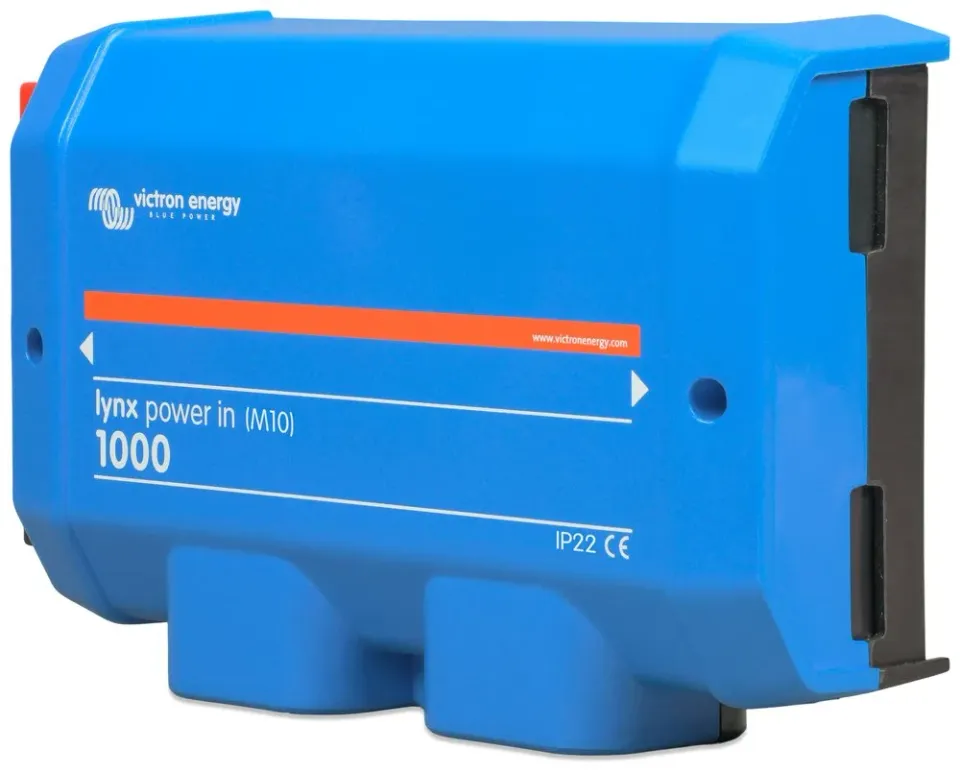

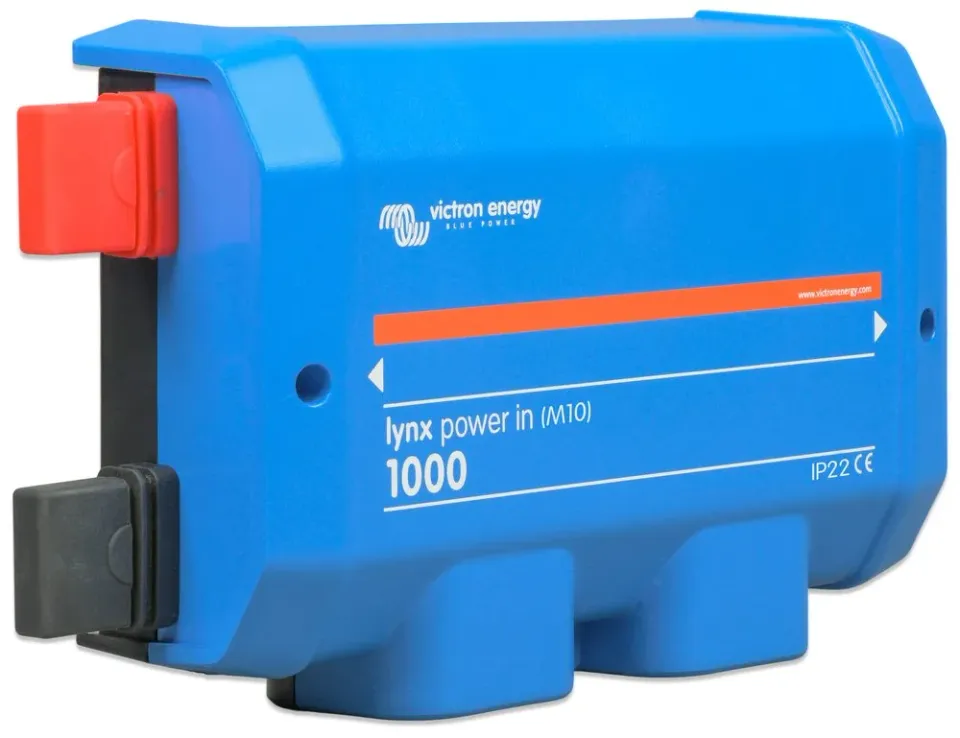

Victron Lynx Power In (M10) modulární DC sběrnice s M10 přípojnicemi

Victron Energy Lynx Power In M10
Robustní modul DC rozvodného systému pro flexibilní propojení baterií, nabíječek a spotřebičů.
Lynx Power In M10 je vstupní nebo průchozí modul modulárního systému Lynx od společnosti Victron Energy. Slouží k přehlednému propojení až čtyř DC zařízení – baterií, nabíječek nebo zátěží – prostřednictvím pozitivní a negativní sběrnice s připojením M10. Modul je navržen pro vysoký proudový výkon až 1000 A a široký napěťový rozsah 9–60 V DC, což ho činí vhodným pro systémy 12 V, 24 V i 48 V.
Konstrukce modulu zahrnuje integrovaný zemnicí bod pro bezpečné uzemnění celého systému. Modul neobsahuje pojistky, což umožňuje maximální flexibilitu při návrhu instalace – jištění je nutné řešit externě podle konkrétních požadavků aplikace. Lze jej použít samostatně nebo jako součást většího modulárního systému Lynx v kombinaci s dalšími moduly jako Distributor, Shunt VE.Can nebo Smart BMS.

• Pozitivní a negativní sběrnice s 4 připojeními pro baterie, nabíječky nebo DC spotřebiče
• Vysoký provozní proud až 1000 A při kontinuálním provozu
• Široký napěťový rozsah 9–60 V DC pro systémy 12/24/48 V
• Integrovaný zemnicí bod pro bezpečné uzemnění instalace
• Snadná montáž a propojení s ostatními moduly Lynx (Distributor, Shunt VE.Can, Smart BMS)

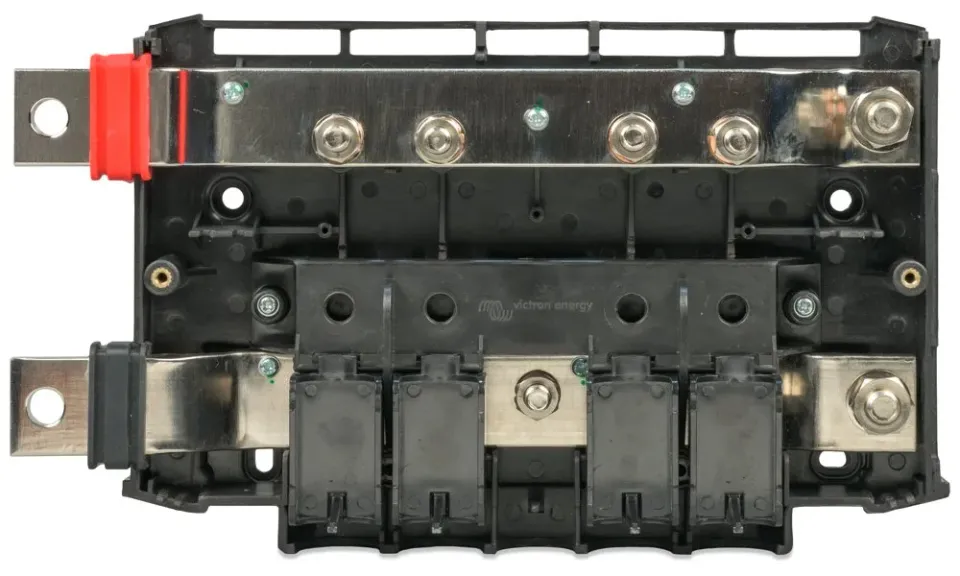

• Přípojnice M10 pro propojení mezi moduly, svorky M8 pro připojení vodičů
• Robustní konstrukce z ABS plastu s pocínovanými měděnými přípojnicemi 8 × 30 mm
• Provozní teplota od –40 °C do +60 °C s krytím IP22
  Modulární systém a kompatibilita
  Modul je plně kompatibilní s celým ekosystémem Lynx od Victron Energy. Lze jej kombinovat s moduly Lynx Distributor (s integrovanými pojistkami), Lynx Shunt VE.Can (pro monitorování proudu a napětí) nebo Lynx Smart BMS (pro správu lithiových baterií). Propojení mezi moduly je realizováno pomocí přípojnic M10, zatímco pro připojení vodičů slouží svorky M8.
  Technické provedení
  Přípojnice jsou vyrobeny z pocínované mědi o rozměrech 8 × 30 mm, což zajišťuje vynikající vodivost a odolnost proti korozi. Kryt z ABS plastu poskytuje mechanickou ochranu a krytí IP22 proti vniknutí pevných částic a kapek vody. Kompaktní rozměry 290 × 170 × 80 mm a hmotnost pouhých 2,1 kg usnadňují instalaci i v omezeném prostoru. Na modul se vztahuje 5letá záruka.
  ZÁKLADNÍ SPECIFIKACE
  Jmenovitý proud: 1000 A DC (kontinuálně)
  Napěťový rozsah: 9–60 V DC
  Typ přípojnice: M10 pro propojení mezi moduly, M8 pro připojení vodičů
  Počet připojení: 4 (pozitivní a negativní sběrnice)
  Materiál přípojnic: pocínovaná měď (8 × 30 mm)
  Materiál krytu: ABS plast
  Krytí: IP22
  Provozní teplota: –40 °C až +60 °C
  Skladovací teplota: –40 °C až +60 °C
  Relativní vlhkost: max. 95 % (nekondenzující)
  Rozměry: 290 × 170 × 80 mm
  Hmotnost: 2,1 kg
