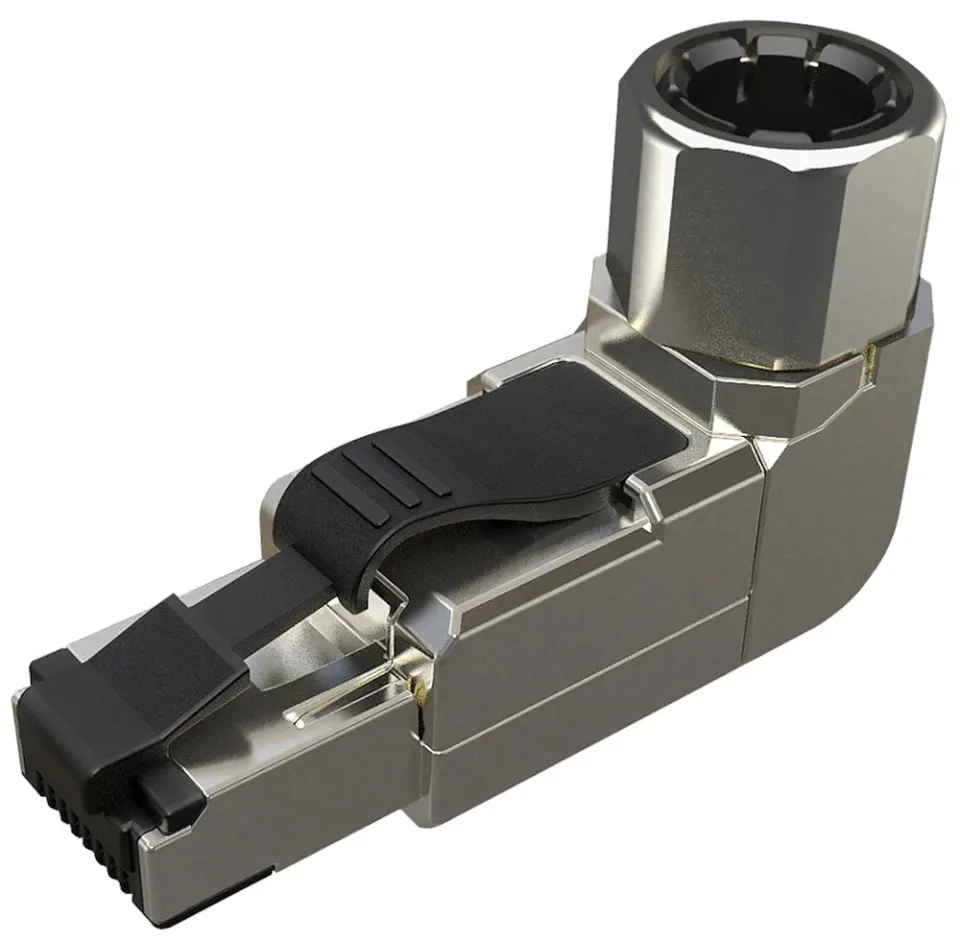

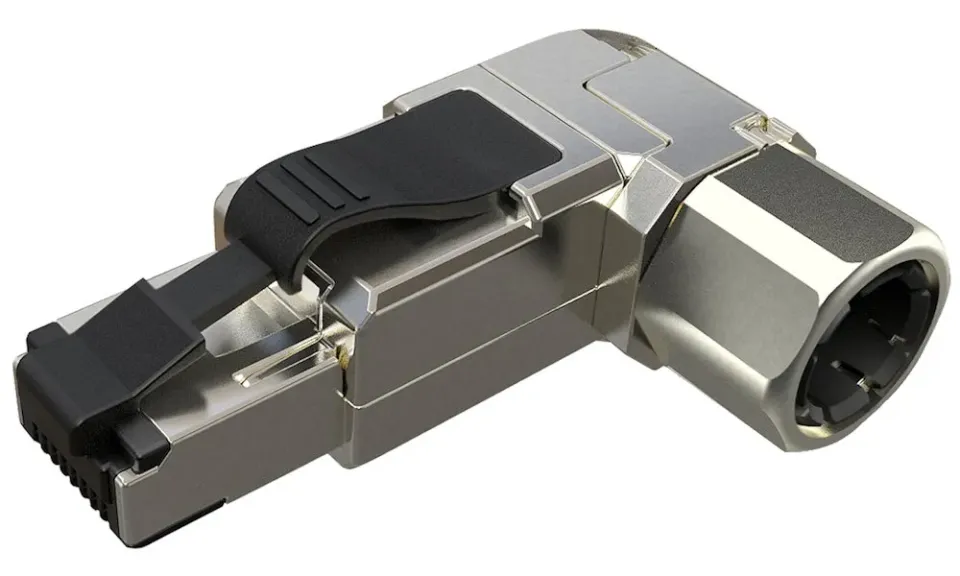

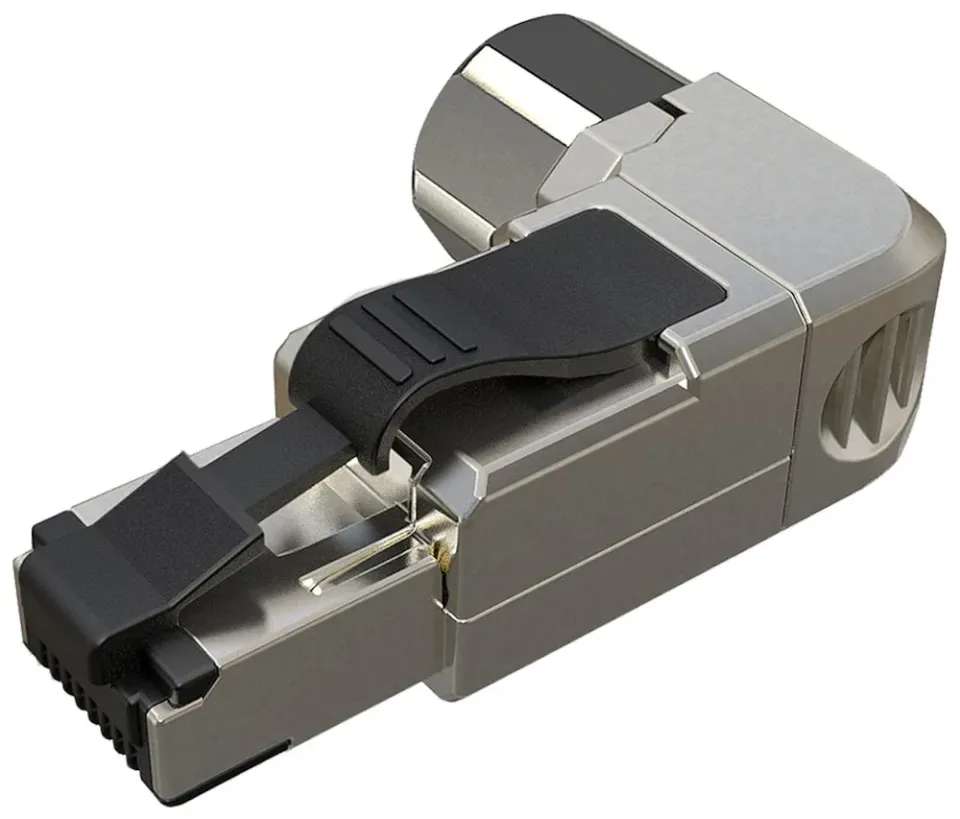

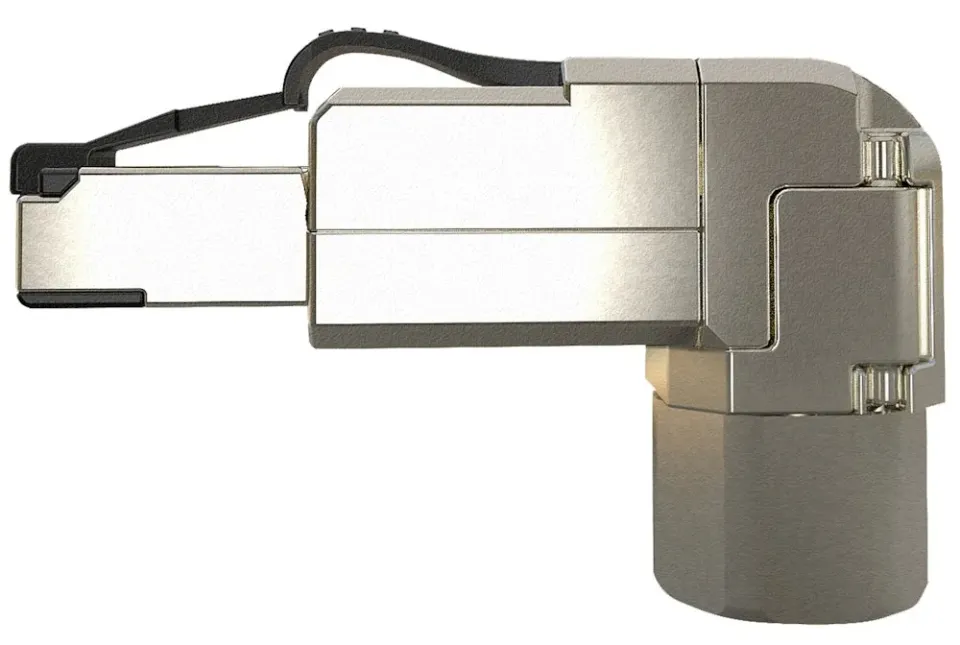

Solarix Konektor MPTL 90° RJ45 CAT6 STP samořezný SXRJ45-6-STP-BK-SA-U

Solarix SXRJ45-6-STP-BK-SA-U
Univerzální úhlový konektor kategorie 6/Class E pro stíněné kabely s rychlou beznástrojovou instalací a podporou MPTL topologie.
Konektor je určen pro zakončení stíněných instalačních kabelů v topologii MPTL (Modular Plug Terminated Link). Díky samořezné svorkovnici nevyžaduje instalace žádné speciální nástroje a je kompatibilní s vodiči typu drát i licna v rozsahu AWG 26–23. Zakončený kabel lze nasměrovat do 4 různých stran pod úhlem 90°, což usnadňuje vedení kabeláže v omezeném prostoru.
Konektor splňuje požadavky mezinárodních standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-E a podporuje ethernetové protokoly včetně 2,5GBase-T a 5GBase-T. Kontakty jsou chráněny vrstvou zlata o tloušťce 50 µin, která zajišťuje spolehlivý elektrický kontakt po celou dobu životnosti.

• Úhlový konektor kategorie 6/Class E pro stíněné kabely s celkovým průměrem 6–8 mm a vodiči do 1,5 mm (včetně izolace)
• Samořezná svorkovnice umožňuje rychlou instalaci bez nástrojů pro vodiče AWG 26–23 (drát i licna)
• Možnost nasměrování zakončeného kabelu do 4 různých stran pod úhlem 90°
• Kontakty pozlaceny vrstvou 50 µin zlata pro spolehlivý a dlouhodobý elektrický kontakt
• Podporuje ethernetové protokoly 10Base-T, 100Base-TX, 1000Base-T, 2,5GBase-T a 5GBase-T
• Podpora napájení přes ethernet PoE 802.3af (typ 1, 350 mA) a 802.3at (typ 2, 600 mA) na 2 páry
• Splňuje požadavky standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-E, vhodný pro MPTL topologii
• Nekovové části z materiálu FR plast dle UL94-0; provedení černá (plastové části) a stříbrná (kovové tělo)
  Konstrukce a životnost

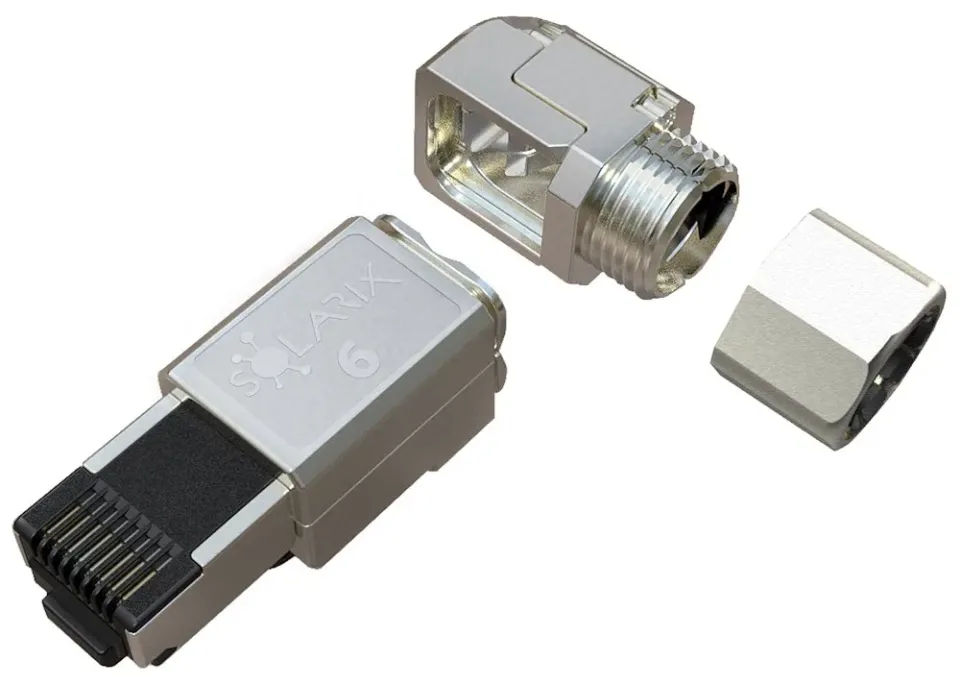

  Konektor je rozebíratelný a konstruován jako typ RJ-45 8p8c. Minimální životnost kontaktů je 1000 zapojení/odpojení. Díky kovovému tělu zajišťuje spolehlivé stínění i v náročnějších instalačních podmínkách.
  Provozní podmínky
  Konektor je určen pro provoz v teplotním rozsahu -25 až +70 °C při maximální provozní vlhkosti 93 %. Skladování je možné v rozsahu -40 až +70 °C.
  3D ukázka instalace průmyslových konektorů Solarix
  Více informací o MTPL topologii:
  Solarixpedia - topologie MPTL
  ZÁKLADNÍ SPECIFIKACE
  Typ konektoru: RJ-45 8p8c
  Kategorie: CAT6 / Class E
  Konstrukce: STP, rozebíratelný
  Úhel: 90°, 4 směry nasměrování
  Krytí kontaktů: 50 µin zlata
  Svorkovnice: samořezná, bez nástrojů
  Velikost vodiče: AWG 26–23, drát i licna
  Max. průměr vodiče (vč. izolace): 1,5 mm
  Průměr kabelu: 6–8 mm
  Min. životnost kontaktů: 1000 zapojení/odpojení
  Podporované protokoly: 10Base-T, 100Base-TX, 1000Base-T, 2,5GBase-T, 5GBase-T
  Podpora PoE: 802.3af (typ 1, 350 mA / 2 páry), 802.3at (typ 2, 600 mA / 2 páry)
  Materiál nekovových částí: FR plast dle UL94-0
  Barva: černá (plastové části), stříbrná (kovové tělo)
  Provozní teplota: -25 až +70 °C
  Skladovací teplota: -40 až +70 °C
  Max. provozní vlhkost: 93 %
  Obecné standardy: EN 50173-1, EN 50173-2, ISO/IEC 11801-1, ISO/IEC 11801-2, ANSI/TIA 568.2-E
  Produktový standard: EN 60603-7-5
  Velikost balení: 165 × 90 × 15 mm,
