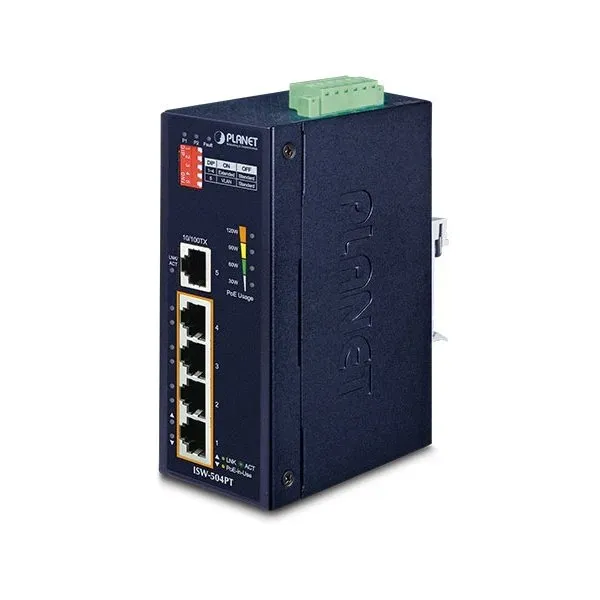

Planet ISW-504PT Průmyslový Switch 5x RJ-45

PLANET ISW-504PT v3
Průmyslový přepínač PoE+ (802.3af/at), 4x RJ-45 port 10/100 Base-TX s PoE+ injektory (až 36 W/port), 1x RJ-45 10/100 Base-TX (bez PoE), celkový výkon 120 W (při napájení DC 48 V).
Bez správy (unmanaged), podpora 802.1Q VLAN a CSMA/CD protokolu, Flow Control (802.3x pause frame pro full duplex, Back pressure pro half duplex), redundantní napájení DC 12-48 V, krytí IP40, kovová skříň, pracovní teplota -40 až +75 °C, fanless (bez ventilátorů), LED indikace využití PoE, DIP přepínač (Standard/VLAN/Extend), alarm výstup (selhání napájení), přepěťová ESD ochrana do 5 kV, montáž na DIN lištu nebo přímo na zeď, upgradovaná verze v3.
Verze v3: navýšení PoE výstupu na 36 W/port (802.3at), max. 120 W PoE budget, krytí IP30 na IP40, zvýšení napájecího rozsahu na 12-48 V, přidaný DIP switch (režimy Standard/VLAN/Extend), možnost boční montáže
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem.
Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jako PoE přepínač umožňuje přímo napájet až 4 koncová zařízení dle normy IEEE 802.3af/at, je tak ideálním prvkem pro aplikace se sníženou možností napájení koncových zařízení!
Switch disponuje manuálním přepínačem režimů:

• Standard - switch napájí zařízení na vzdálenost max. 100 m.
• VLAN - porty jsou logicky odděleny jeden od druhého, v tomto režimu lze předejít nechtěným multicast a broadcast bouřím.
• Extend - switch napájí zařízení až na 250 m se sníženou propustností 10 Mb/s na port (podpora napájení do 25 W)
  ZÁKLADNÍ SPECIFIKACE
  Fyzické vlastnosti:
  Porty: 5x RJ-45 port 10/100 Base-TX
  Paměť: 1K MAC adres, JumboFrame 1,5 kB
  Propustnost: sběrnice 1 Gbps, provozně 0,74 Mpps (64 B)
  Provedení: DIN lišta, na zeď

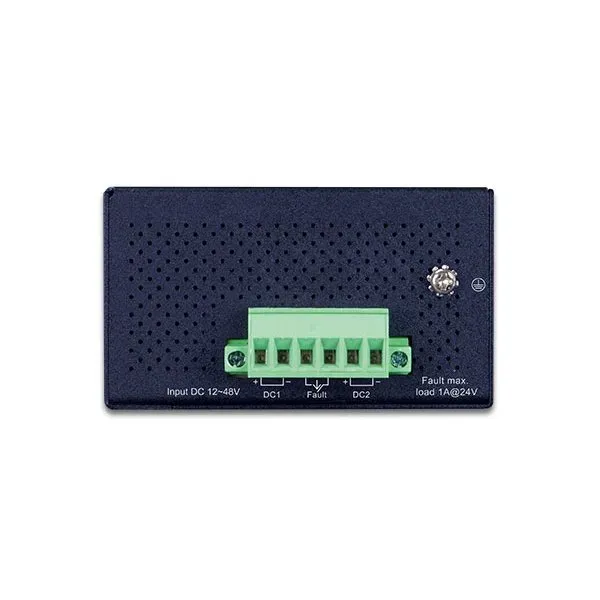

  Napájení: DC 12-48 V, redundantní, vlastní příkon do 3,7 W (max. 136,8 W při plném PoE zatížení), připojení možné ze dvou různých zdrojů (nejsou součástí balení)
  Ochrana: ESD do 5 kV DC, ochrana proti přepólování
  Provozní teplota: -40 až +75 °C, vlhkost do 95 %
  Rozměry: 135 x 85,1 x 50 mm
  Hmotnost: 596 g
  PoE funkce:
  Celkový napájecí výkon: max. 120 W (dle napájení), IEEE 802.3at/af
• 120 W při napájení DC 48 V
• 90 W při napájení DC 24 V
• 60 W při napájení DC 12 V
  Počet injektorů: 4x až 36 W
  Typ napájení: End-span
• ochrana (obvodu) proti rušení mezi porty
• automatická detekce napájeného zařízení
• Extended mód 10 Mb/s s dosahem až 250 m
  Průmyslové vlastnosti:
  zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
  zařízení je odolné proti vibracím (IEC-60068-2-6)
  zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
