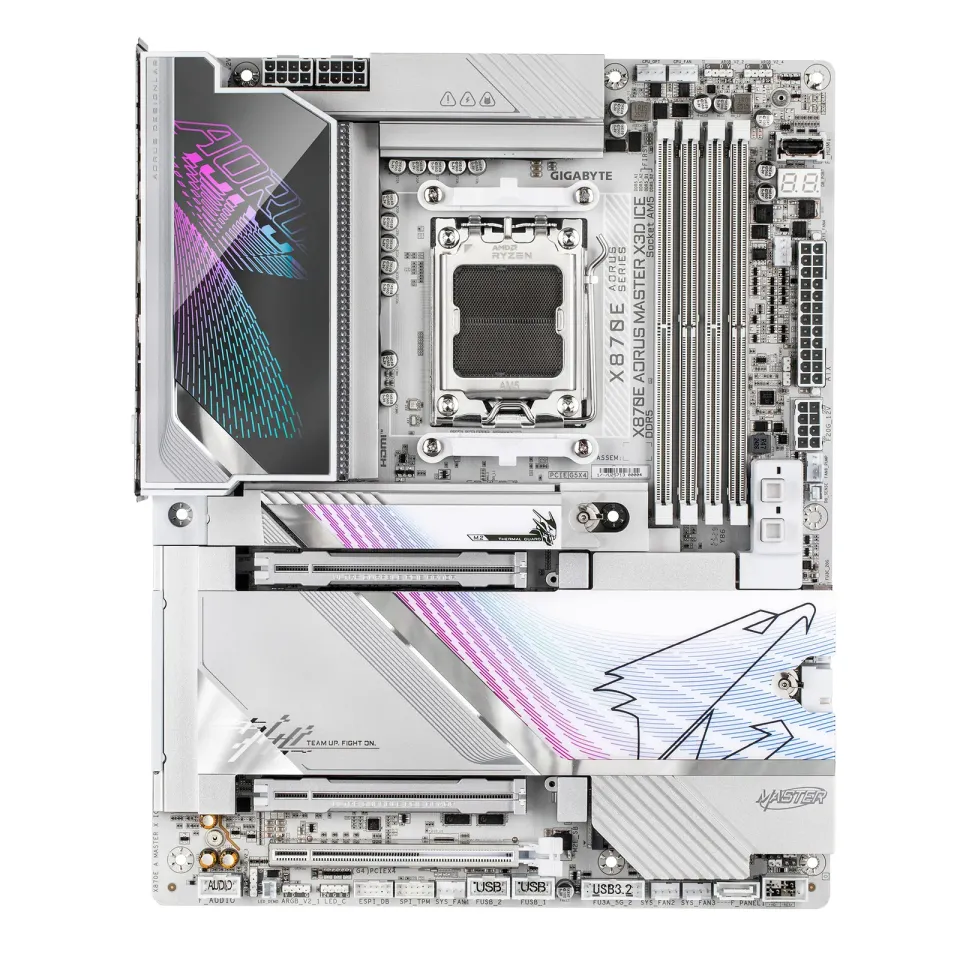

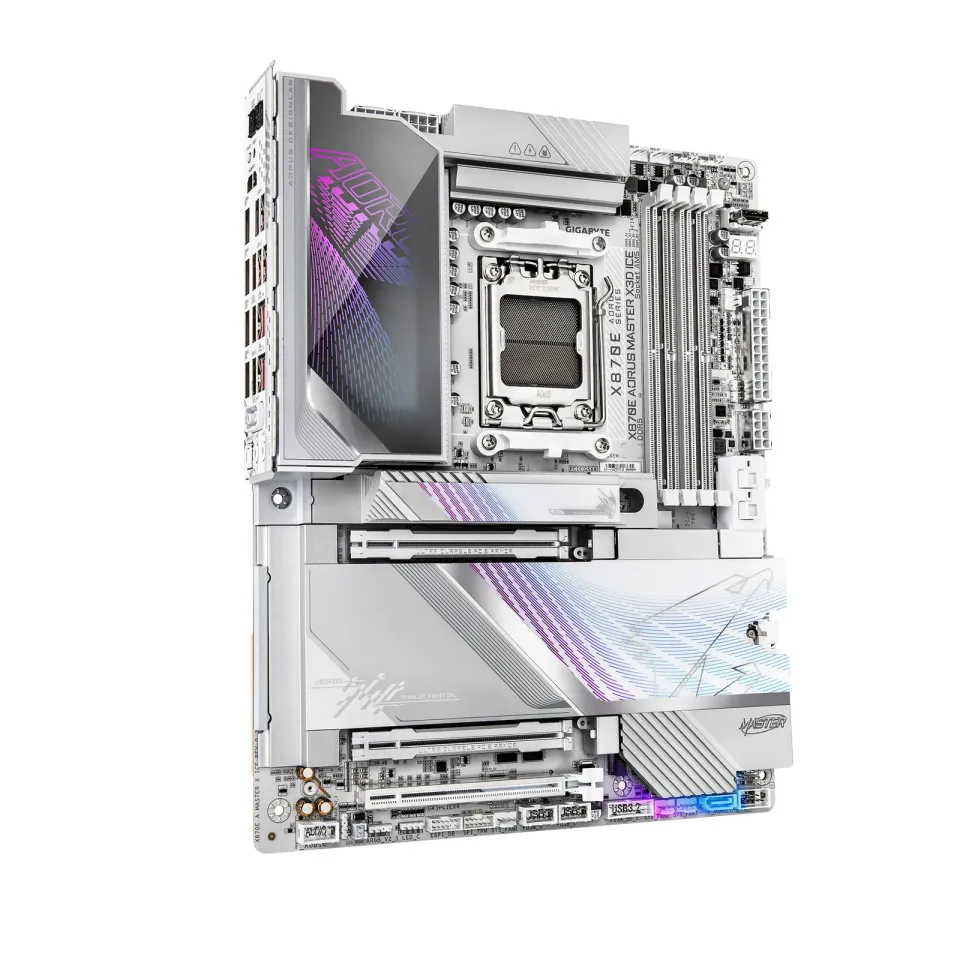

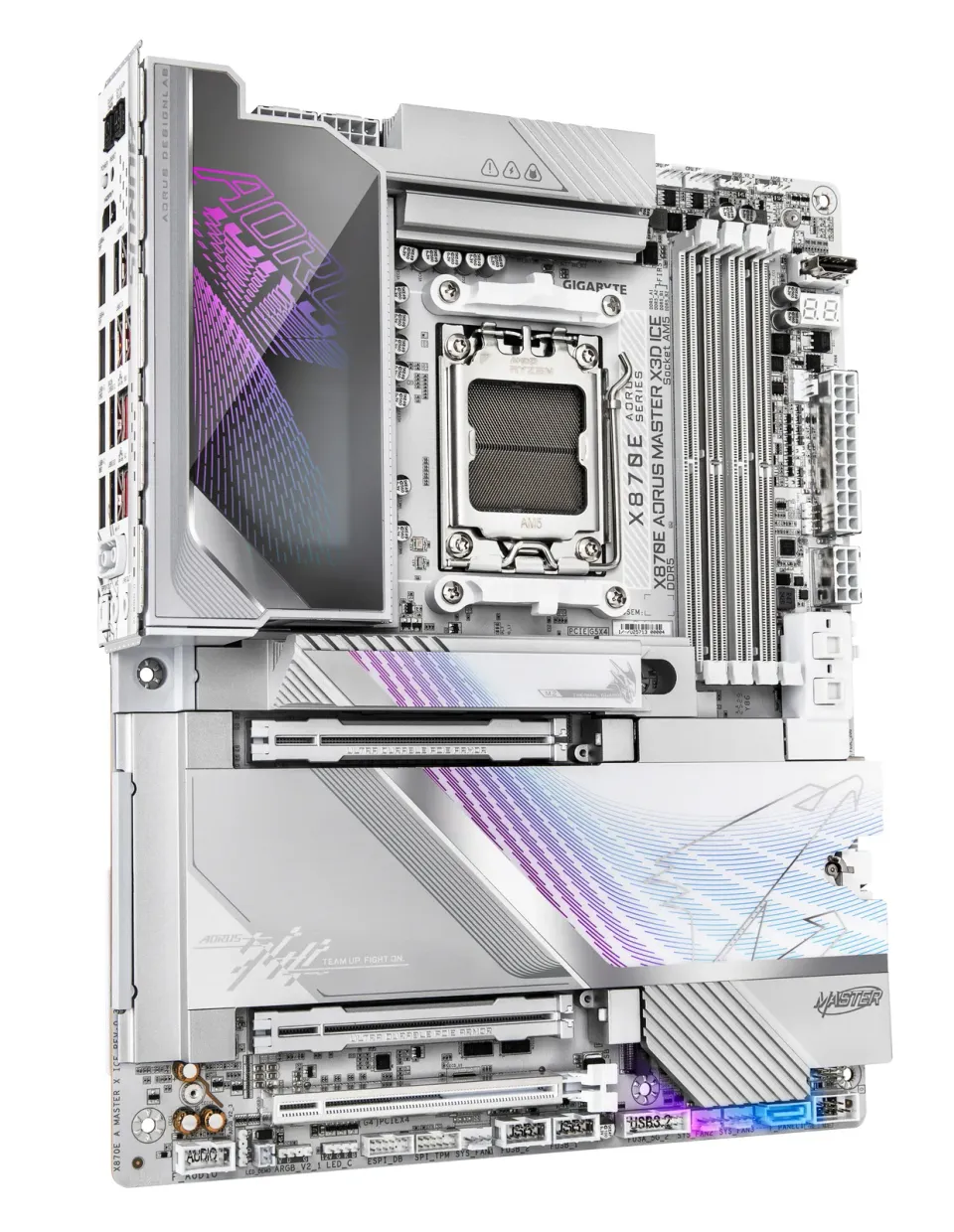

GIGABYTE X870E AORUS MASTER X3D ICE/AM5/ATX

GIGABYTE X870E AORUS MASTER X3D ICE

• X3D Turbo Mode 2.0
• RGB Fusion
• PCIe EZ-Latch Plus Duo
• M.2 EZ-Flex
• WIFI EZ-Plug
• M.2 EZ-Latch Click & Plus
• zesílená stabilita základní desky

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: AMD Ryzen™ řady 7000/8000/9000
Patice procesoru: AM5
Chipset: AMD X870E

Paměť:

• 4x DIMM patice podporující až 256GB, DDR5 9000(OC)/8800(OC)/8600(OC)/8400(OC)/8200(OC)/8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly
• dvoukanálová architektura paměti
• podpora pro ECC a non-ECC paměťové moduly DIMM bez vyrovnávací paměti
• podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a paměťové moduly Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU

• 2x USB4® USB typ-C® s podporou video výstupů USB4 a DisplayPort a maximální rozlišení 3840x2160@240 Hz
• 1x HDMI 2.1
• 1x HDMI 1.4 (přední port)

Zvuková karta: kodek Realtek® ALC1220 7.1 Surround Sound High Definition Audio, DTS:X® Ultra, čip DAC ESS ES9118, podpora S/PDIF)

Ethernet: Realtek® 5GbE LAN (5 Gb/s/2,5 Gb/s/1 Gb/s/100 Mb/s) LAN1, Realtek® 10GbE LAN (10 Gb/s/5 Gb/s/2,5 Gb/s/1 Gb/s/100 Mb/s) LAN2
WLAN + Bluetooth: MediaTek Wi-Fi 7 MT7927, RZ738 + Bluetooth v5.4

Rozšiřující sloty:

• 1x PCI Express x16 (PCIEX16)
• 1x PCI Express x16, podpora PCIe 5.0 x8 (PCIEX8)
• 1x PCI Express x16, podpora PCIe 4.0 x4 (PCIEX4)

RAID řadič: podpora RAID 0/1 pro SATA + podpora RAID 0/1/5 (pouze Ryzen řady 9000) a 10 pro úložná zařízení NVMe SSD

Úložný prostor:
celkem podporuje 5 slotů M.2 a 2 porty SATA 6Gb/s

• 1x M.2 (M2A_CPU), integrovaný v CPU, socket 3, M key, typ 2580/2280 SSD
• 1x M.2 (M2B_CPU), integrovaný v CPU, socket 3, M key, typ 2280 SSD
• 2x M.2 (M2C_SB, M2D_SB), integrovaný v čipsetu, socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD
• 1x M.2 (M2E_SB), integrovaný v čipsetu, socket 3, M key, typ 2280 PCIe 4.0 x2 SSD
• 2x port SATA 6Gb/s

USB:
Zadní USB (celkem 11 portů)

• 2x USB4® USB typ C®
• 1x USB-C® USB 3.2 Gen 2
• 1x USB-C® USB 3.2 Gen 2x2
• 7x USB 3.2 Gen 2 typ A (červená)

Přední USB (celkem 9 portů)

• 1x USB typ C® konektor s podporou USB 3.2 Gen 2x2
• 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1
• 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

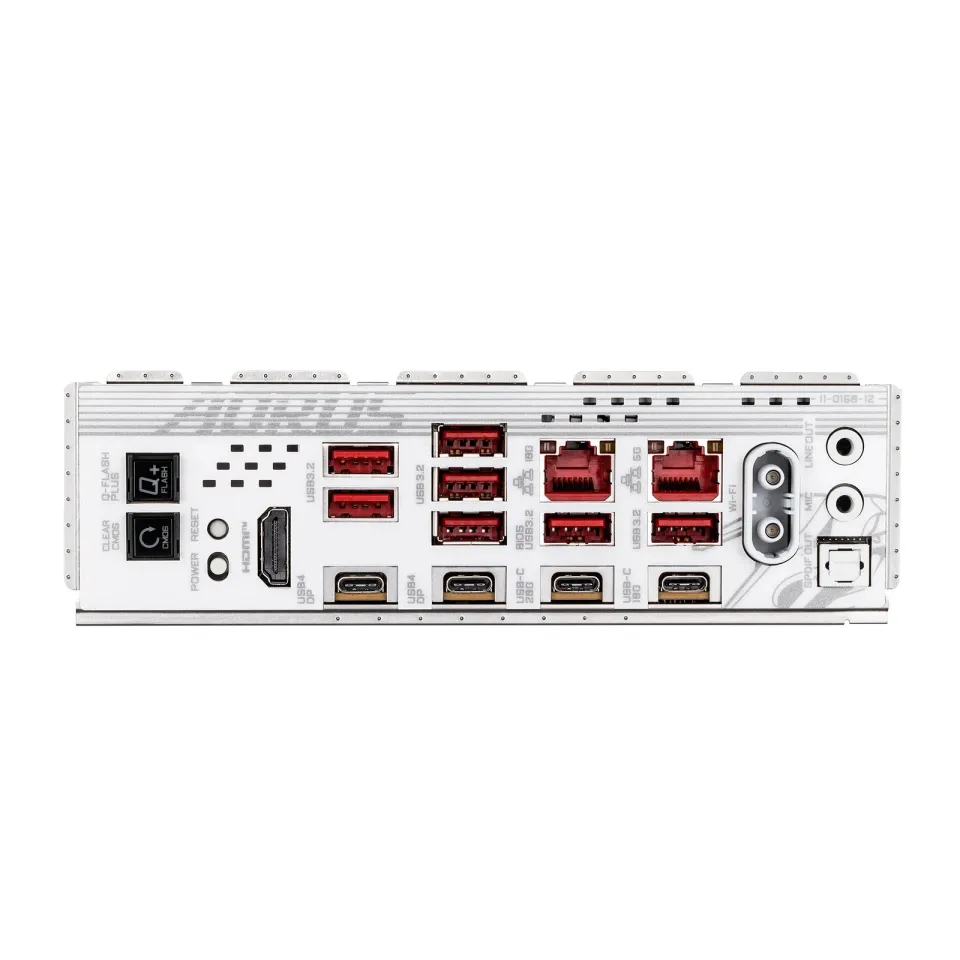

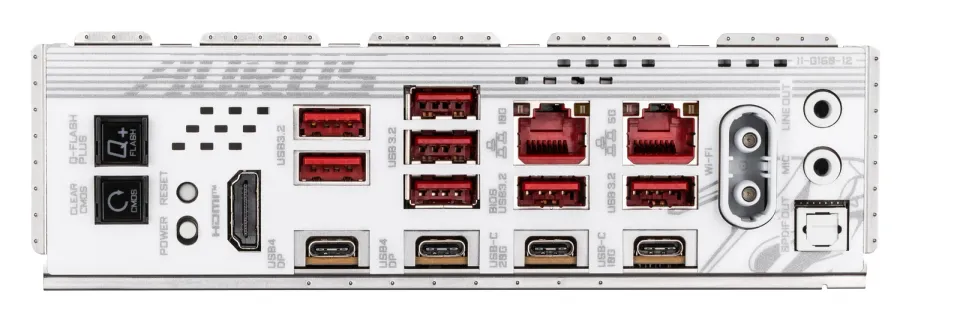

Porty na zadním panelu:

• 1x tlačítko Q-Flash Plus
• 1x tlačítko Clear CMOS
• 1x tlačítko reset
• 1x tlačítko napájení
• 1x HDMI
• 2x USB4® USB typ C®
• 1x USB-C® USB 3.2 Gen 2
• 1x USB-C® USB 3.2 Gen 2x2
• 7x USB 3.2 Gen 2 typ A (červená)
• 2x RJ-45
• 2x anténní konektor (2T2R)
• 2x audio jack
• 1x optický konektor S/PDIF Out

Interní porty:
Napájení

• 1x 24pinový ATX hlavní napájecí konektor
• 3x 8pinový ATX 12V napájecí konektor
  Související s ventilátorem a chlazením
• 1x CPU fan header
• 1x CPU fan/water cooling pump header
• 4x system fan header
• 1x system fan extension cable header (lze prodloužit tři konektory pro systémové ventilátory s jedním kabelem)
• 1x system fan/water cooling pump header
  Související s úložištěm
• 5x M.2 slot (Key M)
• 2x SATA 6Gb/s port
  USB
• 1x USB typ-C® header, s podporou USB 3.2 Gen 2x2
• 2x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header
  Ostatní
• 4x adresovatelný RGB Gen2 LED strip header
• 1x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x speaker header
• 1x noise detection header
• 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI V2)
• 1x HDMI
• 1x chassis intrusion header
• 1x reset jumper
• 1x Clear CMOS jumper
• 2x temperature sensor header

BIOS: 1x 512Mb flash, AMI UEFI BIOS; PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/X870E-AORUS-MASTER-X3D-ICE#kf
