XtendLan Zdroj 12V DC

XtendLan ZSW02-12-120BR
Napájecí zdroj se 2 výstupy a okruhem pro nabíjení + připojení záložní baterie. Celkový výstupní proud je až 10 A.

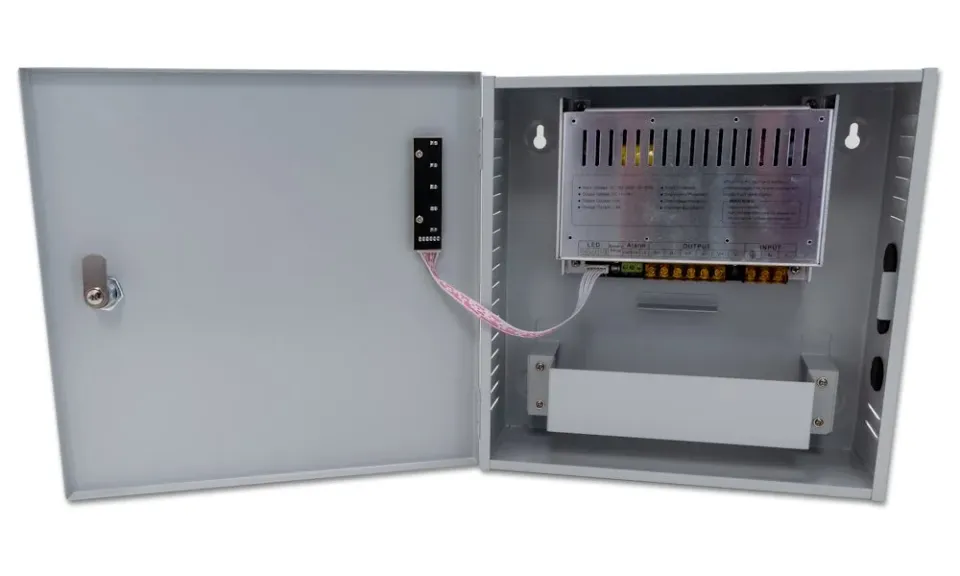

• Skříňka na zeď s instalovaným PCB, kabelové průchodky, vypínač uvnitř skříňky.
• Připojení kabelů k interní svorkovnici, možnost odpojení výstupu propojkou bez nutnosti odpojování vodičů.
• Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí.
• LED diody diagnostikují stav portů, na první pohled je např. rozpoznatelná vyhořelá pojistka.
• Bateriový okruh dobíjen 1 A. Ochrana proti zkratu baterie a ochrana baterie proti úplnému vybití.
• Dva reléové porty - sepnou/rozepnou při výpadku vnějšího napájení a nízkého napětí baterie, určeno pro napojení na poplachový okruh.
  Poznámky:
  Nastavení výstupního napětí nemá vliv na napětí při práci z baterie (zdroj nepracuje jako napěťový měnič), proto věnujte pozornost výkonu baterie a skutečně poskytovanému napětí při výpadku. Při větším proudovém odběru doporučujeme také dobré připevnění Fastonů na konektory baterie pro snížení přechodového odporu.
  Hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230 V nikoliv napájení z baterie, pro úplné vypnutí při instalačních činnostech odpojte i konektor baterie.
  Upozornění:
  Záložní baterie není/nejsou součástí balení.
  ZÁKLADNÍ SPECIFIKACE
  Výstupní obvod
  Výstupní napětí: 12 V DC, - 10 % až +15 % (11-14 V)
  Výstupní proud: 10 A (+1 A dobíjení baterie)
  Výstupní proud na každém portu: určen pojistkou 5 A
  Celkový výstupní výkon: 120 W (+ 12 W dobíjení baterie)
  Ochrana proti přepětí: varistorem (prahové napětí 40 V)
  Vstupní obvod
  Vstupní napětí: 100-240 V (50-60 Hz)
  Účinnost: min. 85 % při maximální zátěži
  Napájení baterie
  Rozměry prostoru pro baterii: 180 × 100 × 70 mm (baterie není součástí), typicky lze instalovat 7 Ah až 10 Ah olověný akumulátor
  Nabíjení baterie: napětím o cca 0,8 V vyšším než nastavené výstupní napětí, tzn. při výstupu 12 V nabíjí při napětí cca 13 V (max. proud 1 A)
  Ochrana:
• proti zkratu baterie (vadná baterie nezpůsobí závadu napájecího systému - je automaticky odpojena
• proti úplnému vybití baterie (pokud napětí na baterii klesne pod cca. 11,4 V) zabraňuje se tak poškození baterie

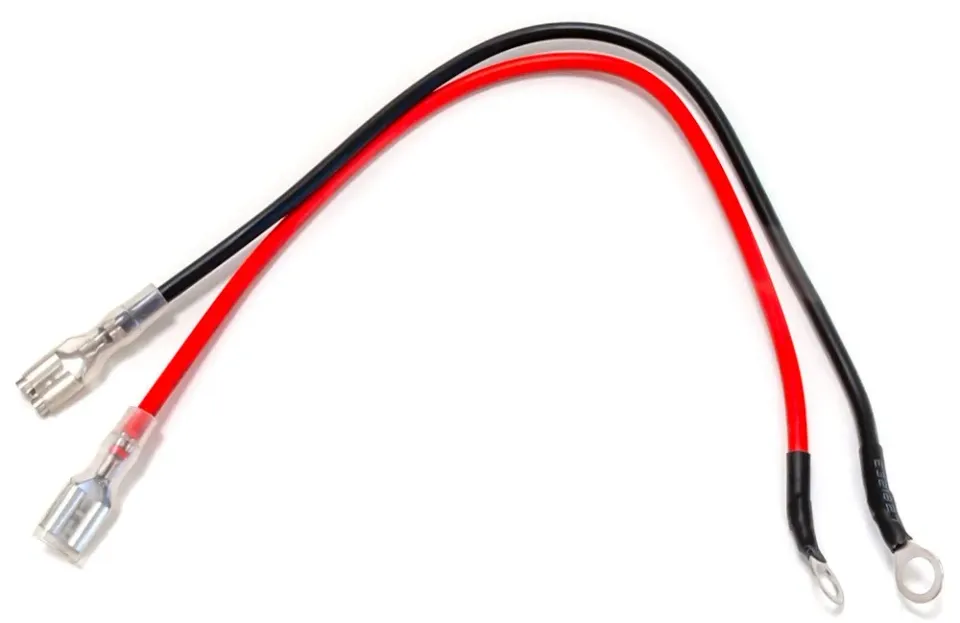

  Napojení: standardními Faston konektory (6,3 mm)
  Reset: 1× resetovací tlačítko baterie (použijete pouze při výměně vadné baterie, není nutné vypínat napájení)
  Porty: 2× relé (jeden se přepíná při ztrátě vnějšího napětí a druhý při nízkém napětí baterie)
  Spínaný proud: max. 3 A (120 V AC) nebo 3 A (24 V DC)
  Mechanické vlastnosti
  Materiál: kovová skříň, šedá barva
  Uzemnění šasi: propojení s ochranným vodičem
  Rozměry: 285 × 285 × 90 mm

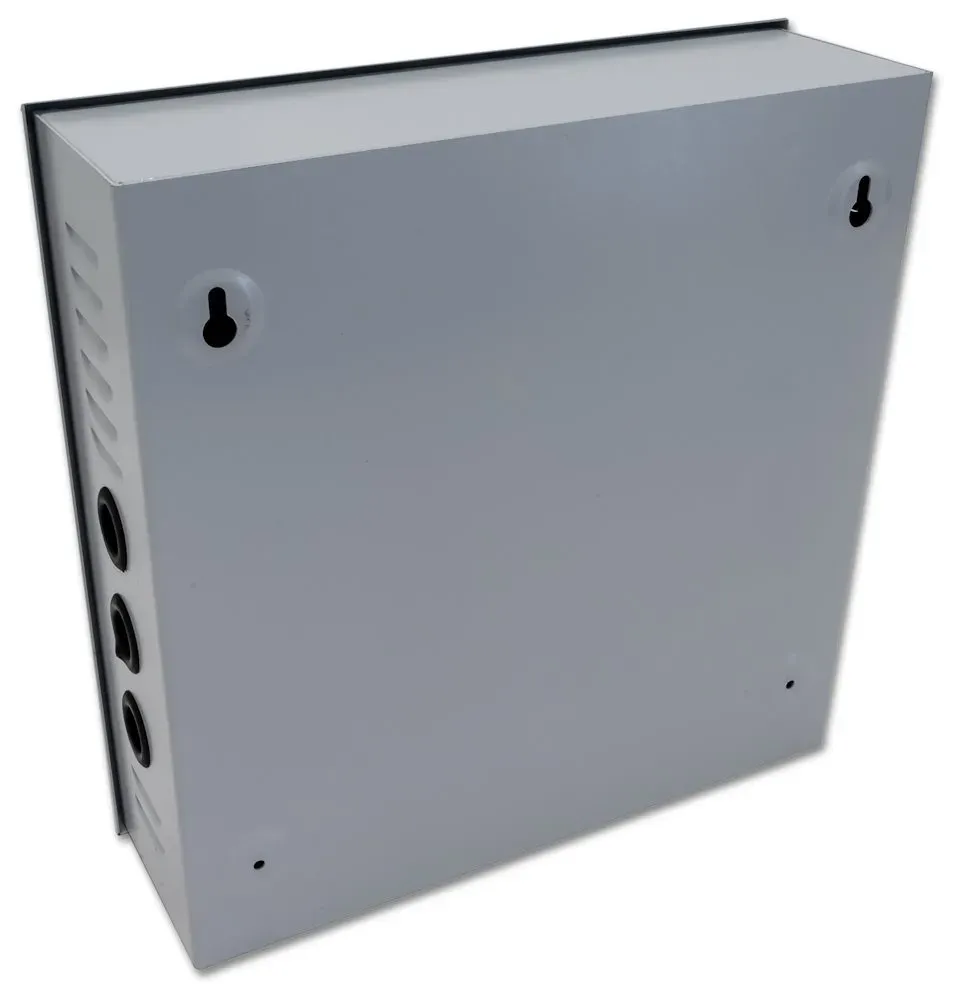

  Montáž: na zeď (2 závěsné body + 2 další k zajištění na stěně)

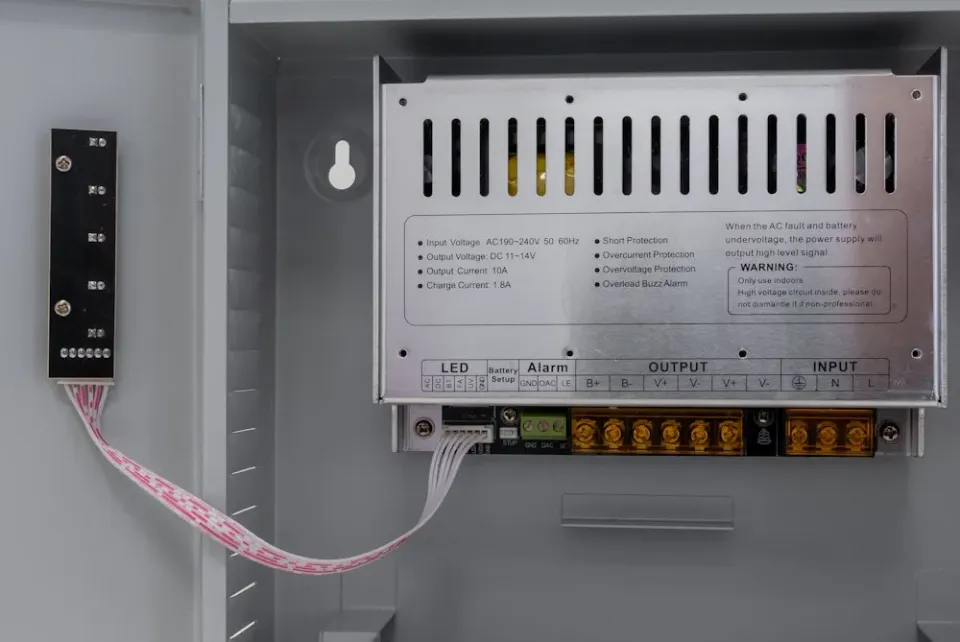

  Detailní pohled na zdrojovou část:
