Ubiquiti ECS-24S-PoE - Enterprise Campus 24S PoE

Ubiquiti ECS-24S-PoE, UniFi Enterprise Campus 24S(Stacking) PoE-Switch

Das Produkt gehört zum "Unifi Enterprise Partner Program" - sämtliche Verkäufe sind an die Registrierung des Projekts mit ausgefülltem Formular gebunden.

Der erstklassige 24-Port-L3-Switch mit PoE+++-Unterstützung ist für moderne Infrastrukturen konzipiert, die hohen Durchsatz, Zuverlässigkeit und erweiterte Netzwerkfunktionen erfordern.
Er bietet eine Kombination aus 8× 2,5G- und 16× 10G-RJ-45-Ports mit PoE+++-Versorgung, ergänzt durch 2× 100G QSFP28 und 4× 25G SFP28 für ultraschnelle Uplinks. Eine gesamte PoE-Leistung von bis zu 1050 W im gemeinsamen Modus sorgt für ausreichend Energie für umfangreiche Installationen mit IP-Kameras, APs oder anderen Geräten.
Kritische Komponenten wie zwei Hot-Swap-fähige Netzteilmodule und vier austauschbare Lüfter gewährleisten unterbrechungsfreien Betrieb und einfache Wartung ohne Ausfälle. Das Metallgehäuse aus SGCC-Stahl erhöht die Robustheit des Geräts und erfüllt die industriellen Standards CE, FCC und IC. Dank der Bauhöhe von 1U und dem beiliegenden Montageset ist es für die Montage im Rack vorbereitet, wobei für 2-Pfosten-Racks eine Mittelhalterung oder ein Regalboden verwendet werden kann.

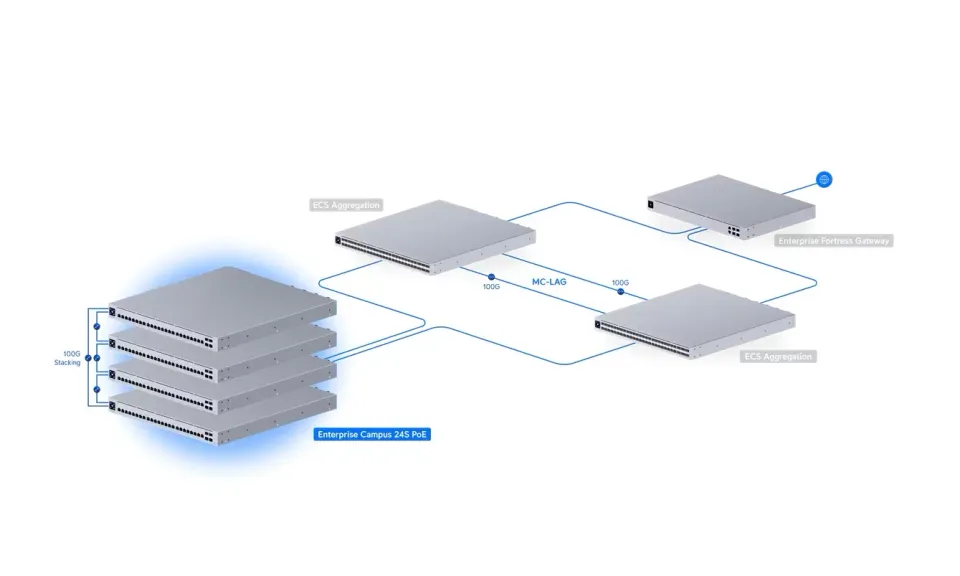

Das Touch-Display mit 1,3" bietet einen schnellen Überblick über den Systemstatus und ermöglicht die grundlegende Bedienung direkt am Gerät. Dank der Stacking-Unterstützung lassen sich mehrere Switches einfach zu einer einzigen logischen Einheit verbinden, was eine zentralisierte Verwaltung und eine deutliche Vereinfachung der Netzwerkinfrastruktur ermöglicht. Die Lösung eignet sich ideal für Umgebungen, in denen die Kapazität ohne komplexe Konfiguration erweitert werden muss. Hoher Durchsatz und schnelle Synchronisation zwischen den Einheiten gewährleisten einen zuverlässigen Betrieb auch unter hoher Last. Stacking bietet somit einen effizienten Weg, ein robustes und leicht erweiterbares Netzwerk aufzubauen.

Wichtigste Merkmale

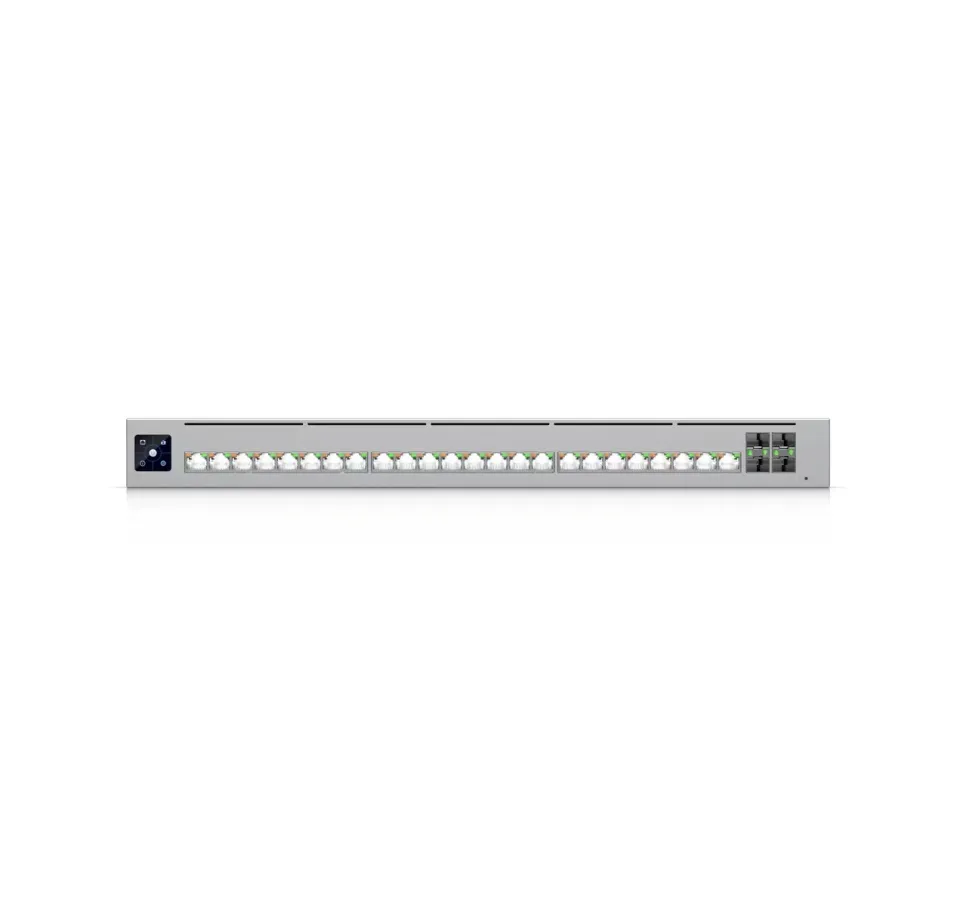

• Etherlighting-beleuchtete Ports - Anzeige der Portposition, Geschwindigkeit/Link und nativem VLAN/Netzwerk
• 16× 10G RJ-45 PoE+++, 8× 2,5G RJ-45 PoE+++, 4× 25G SFP28
• 2× 100G QSFP28 zum Stacking
• volle Layer-3-Funktionalität - Routing auf Schicht 3 ohne Durchsatzbeschränkungen
• Unterstützung für Ersatzstromversorgung - redundante Stromversorgung - zwei Hot-Swap-fähige Netzteilmodule (2× 600 W)
• vier im laufenden Betrieb austauschbare Lüfter (Hot-Swap)
• 1,3" Touch-LCM-Displaymodul zur Überwachung und Steuerung
• Gesamt-PoE-Budget von bis zu 1050 W (AC 100–240 V, gemeinsamer Modus)
• Unterstützung von UniFi Network Version 9.0.114 und höher

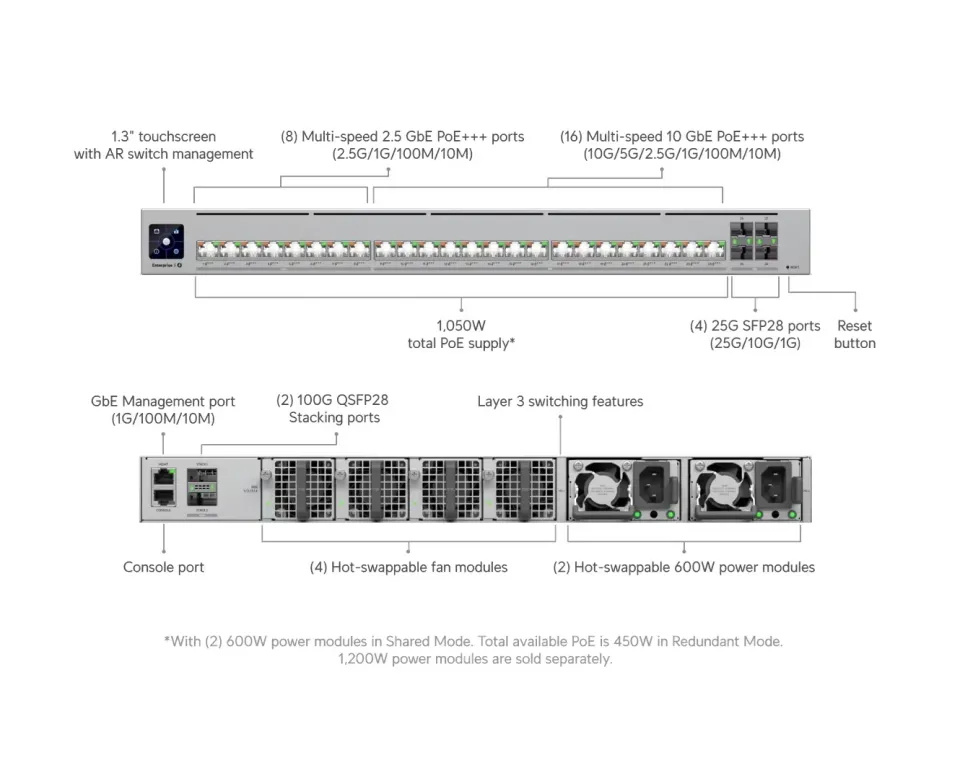

Portaufteilung:

• 1 GbE RJ-45 - 1x 1 (1G/100M/10M) - nur OOB-Verwaltungsport (Management)
• 2,5 GbE RJ-45 - 8x (alle PoE+++) (2,5G/1G/100M/10M) - 10/100M Halbduplex wird nicht unterstützt
• 10 GbE RJ-45 - 16x (alle PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M Halbduplex wird nicht unterstützt
• 25G SFP28 - 4x (25G/10G/1G) - Uplink-Ports für Hochgeschwindigkeitsverbindungen
• 100G QSFP28 - 2x (100G) - nur Stacking-Port, unterstützt keinen Uplink
• 1x RJ-45-Konsolenport

Leistung:
Schaltkapazität des Switches: 460 Gb/s
Weiterleitungsrate: 342 Mpps
Größe des Paketpuffers: 8 MB
Gesamter blockierungsfreier Durchsatz: 230 Gb/s
Unterstützte VLANs: 1000
Größe der MAC-Adresstabelle: 32.000
Statische IPv4-Routen: 512
Zugriffskontrollliste (ACL):

• IPv4: 256 Regeln
• MAC: 256 Regeln

Funktionen der Schicht L3:

• DHCP-Server für lokal verwaltete Netzwerke
• Inter-VLAN-Routing (lokale Netzwerke)
• statisches Routing (lokale Netzwerke)

Funktionen der Schicht L2:

• LACP-Portaggregation
• Stacking
• STP & RSTP
• Cross-Stack LAG
• QoS (DSCP)
• AV-Profile (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
• erweiterte IGMP-Konfiguration (Querier, Fast Leave, Router Port)
• IGMP Snooping
• 802.1X-Steuerung
• MAC-basierte ACLs und Geräteisolation
• DHCP Snooping & Guarding
• Begrenzung der Ausgangsrate
• Flusssteuerung
• Storm Control
• Begrenzung der Multicast- & Broadcast-Rate
• Sperrung von MAC-Adressen
• portbeschränkung auf Basis der MAC-Adresse
• IP-Protokollbasierte ACL und Netzwerkisolation
• Port-Spiegelung und -Isolation
• Jumbo-Frames
• LLDP-MED
• Voice VLAN
• Schleifenverhinderung

Hardware:
Max. PoE-Ausgang: bis zu PoE+++ (802.3bt bis 90 W, Typ 4, Klasse 8)
Gesamtes PoE-Leistungsbudget:

• 100–240 V AC gemeinsamer Modus: 1050 W mit zwei 600-W-Modulen
• 100–240 V AC redundanter Modus: 450 W mit zwei 600-W-Modulen

PoE-Ports:

• 24x PoE+++

Gesamtes PoE-Leistungsbudget: bis zu 1050 W (mit zwei 600-W-Netzteilmodulen, gemeinsamer Modus)
Max. PoE-Leistung pro Port gemäß PSE:

• PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (pro 1 Port)

Management-Steuerung:

• Ethernet
• OOB-Verwaltungsport
• serielle Konsole
• AR

Software: Anwendung UniFi Network Version 9.0.114 (zur Konfiguration und Verwaltung von UniFi-Geräten)

Stromversorgungsmethode: 2x universeller Eingang, 100–240 V AC, 50/60 Hz
Eingangsstromversorgungsmethode: 2x AC-Eingang, im laufenden Betrieb austauschbare Netzteilmodule

Maximale Leistungsaufnahme: 150 W (ohne PoE-Ausgangslast), 2.400 W (einschließlich PoE-Ausgang bei Volllast)
Redundanz und Kühlung:

• Netzteile: 2× Hot-Swap-600-W-AC/DC-Netzteilmodule, redundant
• Anzahl der Lüfter: 4 (40x40 mm) - im laufenden Betrieb austauschbare Lüftermodule (die Module arbeiten mit 3+1-Redundanz)

LED-Anzeigen: Ethernet, SFP28, System
Tasten: Werksreset
LCM-Display: 1,3" Touch-Display (Modul)
Etherlighting-Technologie:

• intelligente Hintergrundbeleuchtung der Ports und Systemzustände
• Ethernet, SFP28 (für optimale Helligkeit Etherlighting-Verbindungskabel verwenden) - farbige Statusanzeige

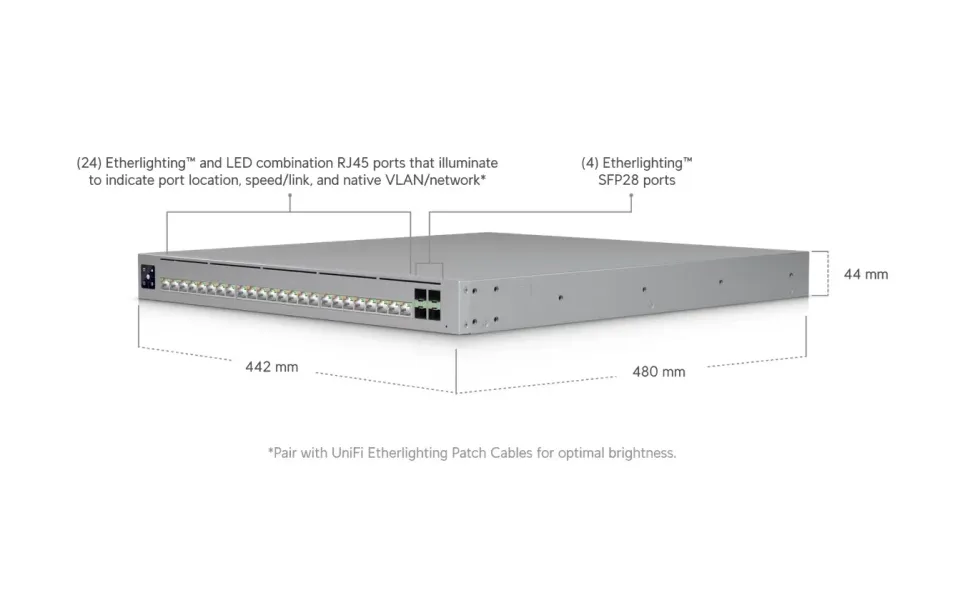

Abmessungen (mm): 442,4 × 496 × 44
Gewicht (g): 9200 (9300 mit Rack-Halterungen)
Farbe: silber
Gehäusematerial: SGCC-Stahl
Befestigungsmaterial: SGCC-Stahl
ESD/EMP-Schutz: Luft: ± 12 kV, Kontakt: ± 12 kV
Wärmeabgabe: 512 BTU/h (ohne PoE-Ausgang)
Umgebungsbetriebstemperatur (°C): -5 bis 40
Umgebungsbetriebsfeuchtigkeit: 10 bis 90 % nicht kondensierend

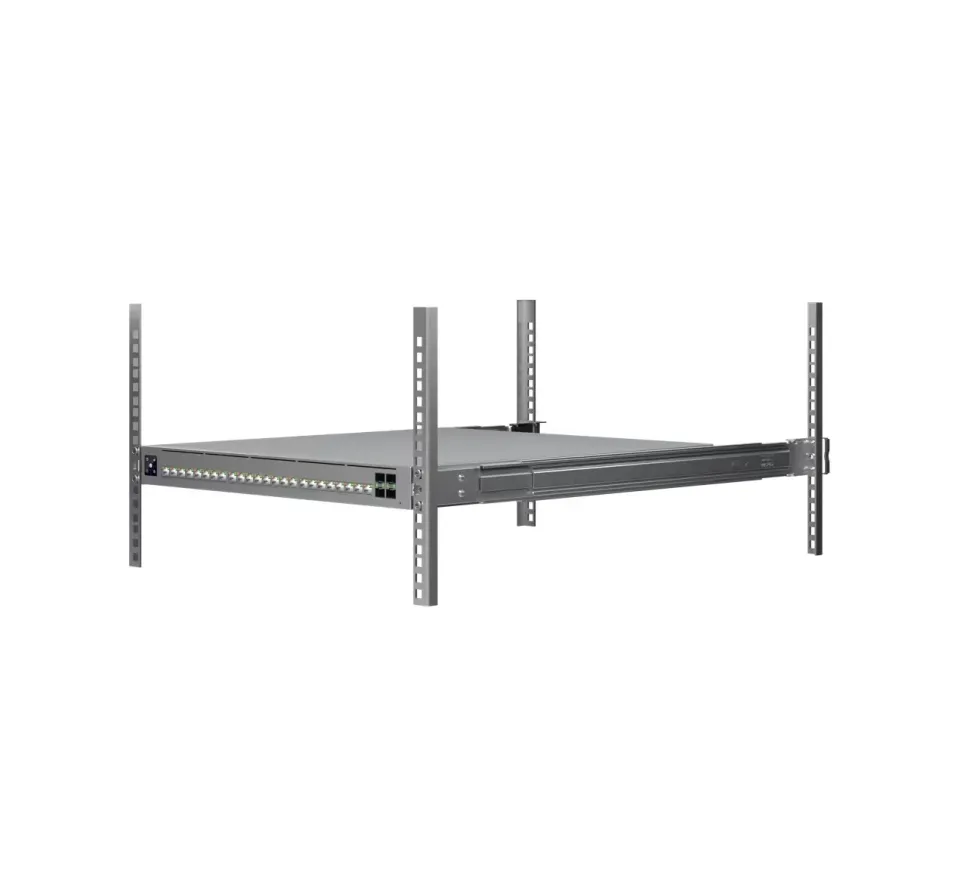

Bauform: Rackmontage (1U volle Tiefe) - für optimalen Halt wird ein 4-Pfosten-Rack, eine Mittelhalterung oder ein Konsolenregal bei 2-Pfosten-Racks benötigt
Unterstützte Racktiefe: Vierpfosten-Racks (Schränke) 482,6 mm (19"), Pfostentiefe zwischen 650 und 1.000 mm (25,6–39,4")
Verwendung: Innenbereich

NDAA-konform: ja

Lieferumfang:

• UniFi Enterprise Campus 24S PoE-Switch
• 2x Netzkabel
• 2x austauschbare Netzteilmodule (Hot-Swap) - im Gehäuse des Geräts installiert
• 4x austauschbare Lüfter (Hot-Swap) - im Gehäuse des Geräts installiert
• Installationsset für die Montage in einem 1U-Rack (Schrauben, Rackmontagehalterungen usw.) - auch für 2-Pfosten-Racks mit Halterung geeignet
• Benutzerhandbuch

Link zur Herstellerseite: https://techspecs.ui.com/unifi/switching/ecs-24s-poe
Installationsanleitung: Installation identisch mit ECS-24-PoE (Abmessungen, Rackmontage, Stromversorgung und Kühlung) - das Modell ECS-24S-PoE unterstützt HW-Stacking, was zusätzliche Verkabelung und ein abweichendes Portlayout erfordert (Stacking-Kabel, Hochgeschwindigkeits-DAC-Kabel/Optik, Unterschiede bei der strukturierten Verkabelung)
