TINYCONTROL proudový senzor SCT do 32 A pro LAN ovladač LK3 a LK4

Tinycontrol proudový senzor do 32 A

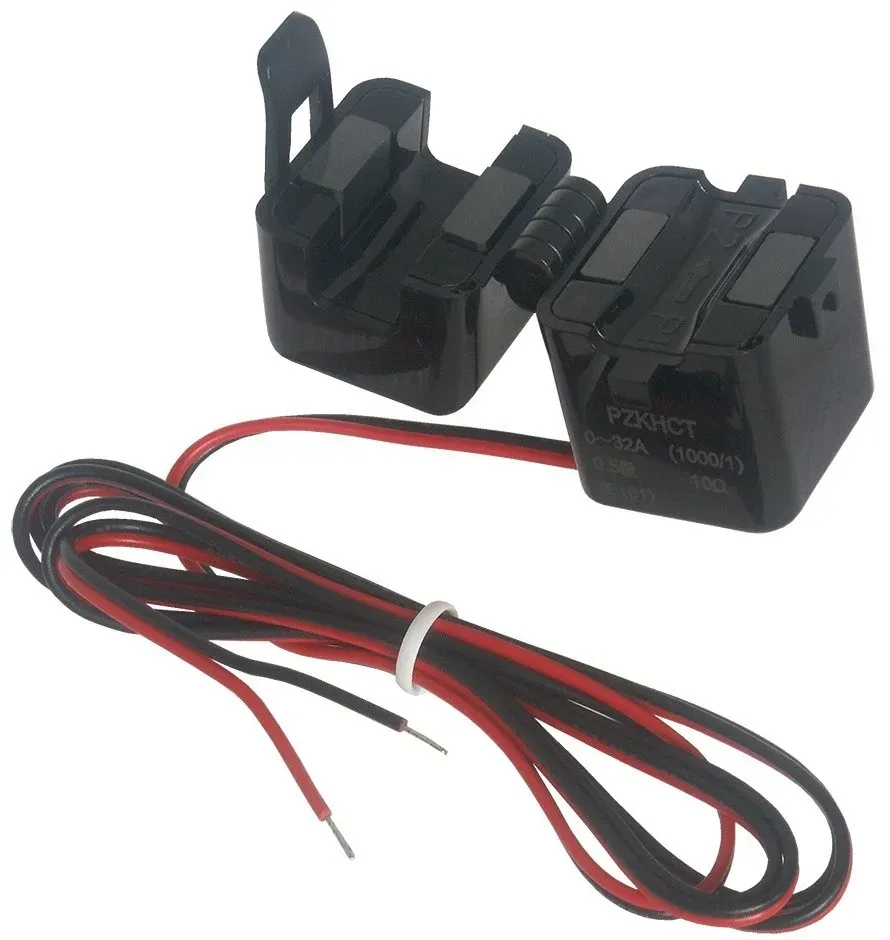

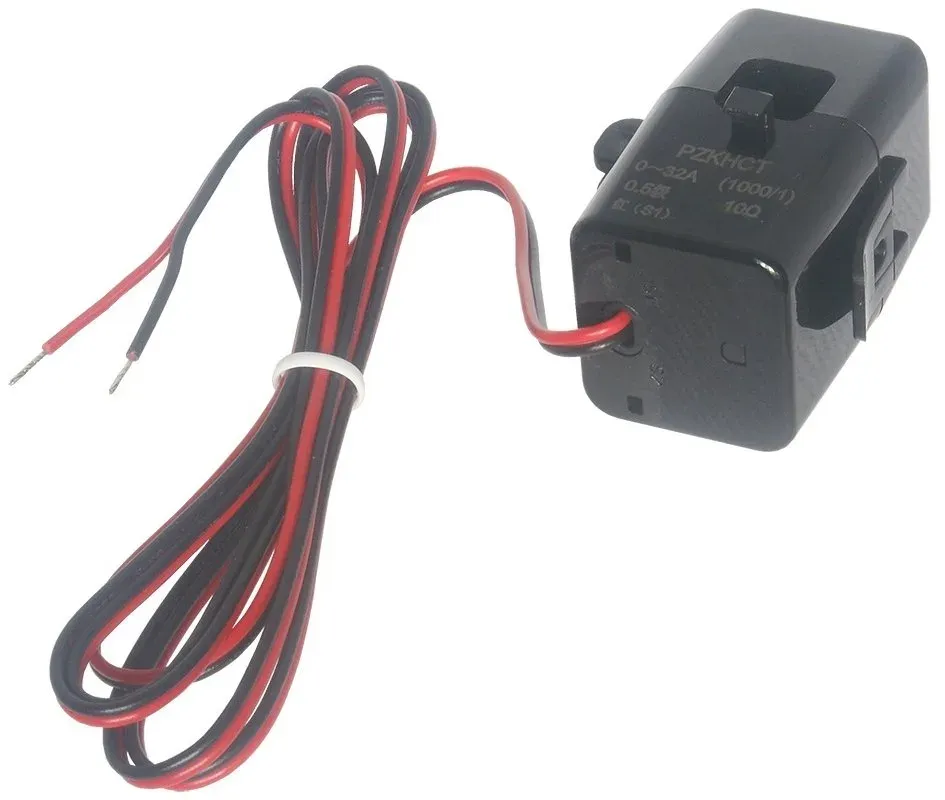

Miniaturní rozevírací proudový transformátor určený pro přesné měření střídavého proudu v rozsahu 0–32 A.
Proudový transformátor je kompaktní snímač s rozevírací konstrukcí, který umožňuje instalaci bez nutnosti odpojení napájecího vedení. Díky převodu 1 000 : 1 transformuje primární proud na měřitelnou hodnotu vhodnou pro připojení k analogovým vstupům energetických měřičů nebo řídicích systémů. Transformátor se vyznačuje třídou přesnosti 0,5, což zajišťuje spolehlivá a přesná měření.
Zařízení je dodáváno s 33Ω rezistorem pro přímé použití s 3,3V analogovými vstupy systémů LK. Průměr otvoru 11 mm s vysokou izolací umožňuje bezpečnou montáž na běžná elektrická vedení.

• Měřicí rozsah 0-32 A střídavého proudu s vysokou přesností
• Proudový převod 1 000 : 1 pro kompatibilitu s analogovými vstupy
• Rozevírací konstrukce pro snap-on montáž bez odpojení napájení
• Průměr otvoru 11 mm s vysokou elektrickou izolací
• Třída přesnosti 0.5 pro spolehlivá měření
• V balení s 33Ω rezistorem pro 3,3V analogové vstupy LK
  Použití a zapojení

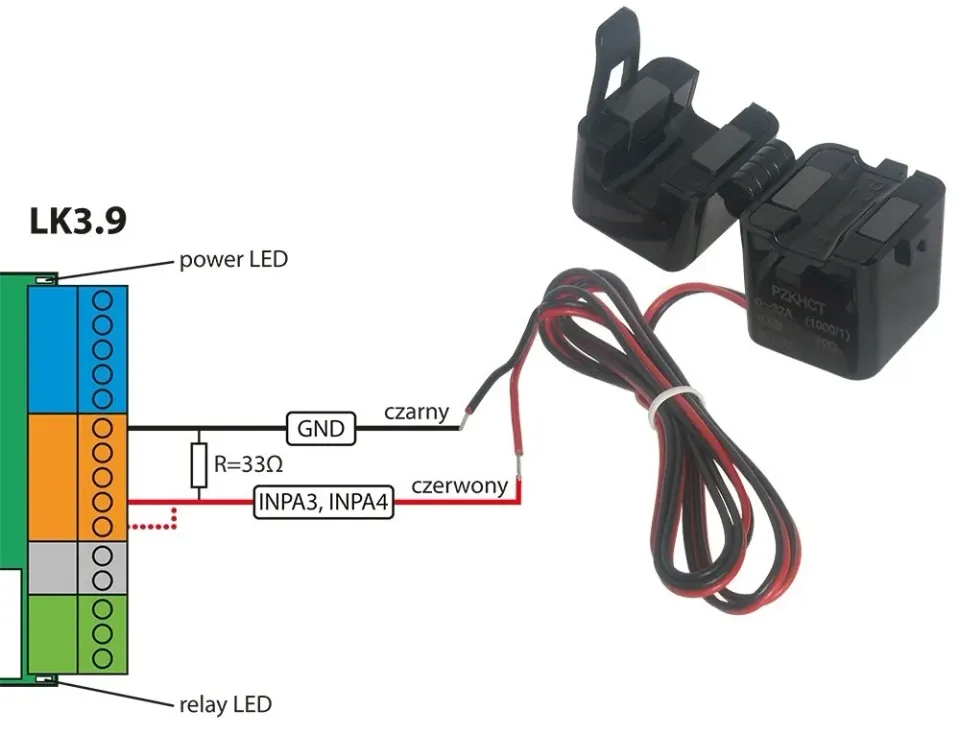

  Transformátor je primárně určen pro energetické měřiče a systémy měření proudu prostřednictvím analogových vstupů. Transformátor neobsahuje vnitřní zátěžový rezistor. Pro správnou funkci a měření napětí na analogových vstupech (např. 3,3V u LK) je nutné zapojit přiložený 33Ω rezistor paralelně k výstupu transformátoru.
  Obsah balení
  Proudový transformátor PZKHCT, 33Ω rezistor
  ZÁKLADNÍ SPECIFIKACE
  AC rozsah proudu: 0–32 A (AC)
  Maximální průměr měřeného vodiče: 11 mm
  Proudový převod: 1 000 : 1
  Třída přesnosti: 0.5
  Typ montáže: snap-on, rozevírací
  Dodávaný rezistor: 33 Ω
  Kompatibilita: 3,3 V analogové vstupy LK
  Způsob zapojení čidla k LAN ovladači naleznete v manuálu.
