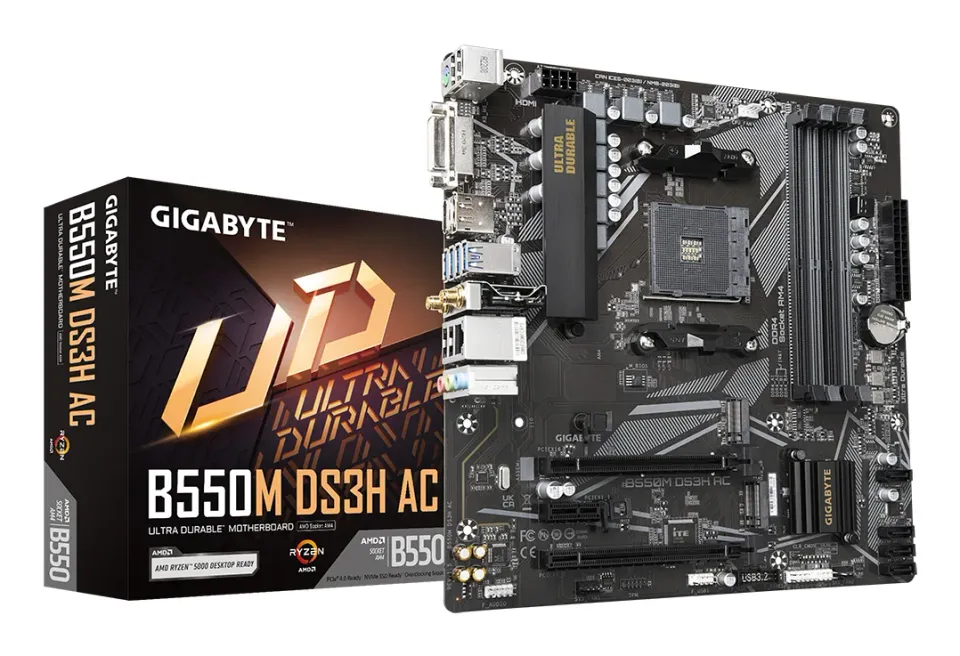

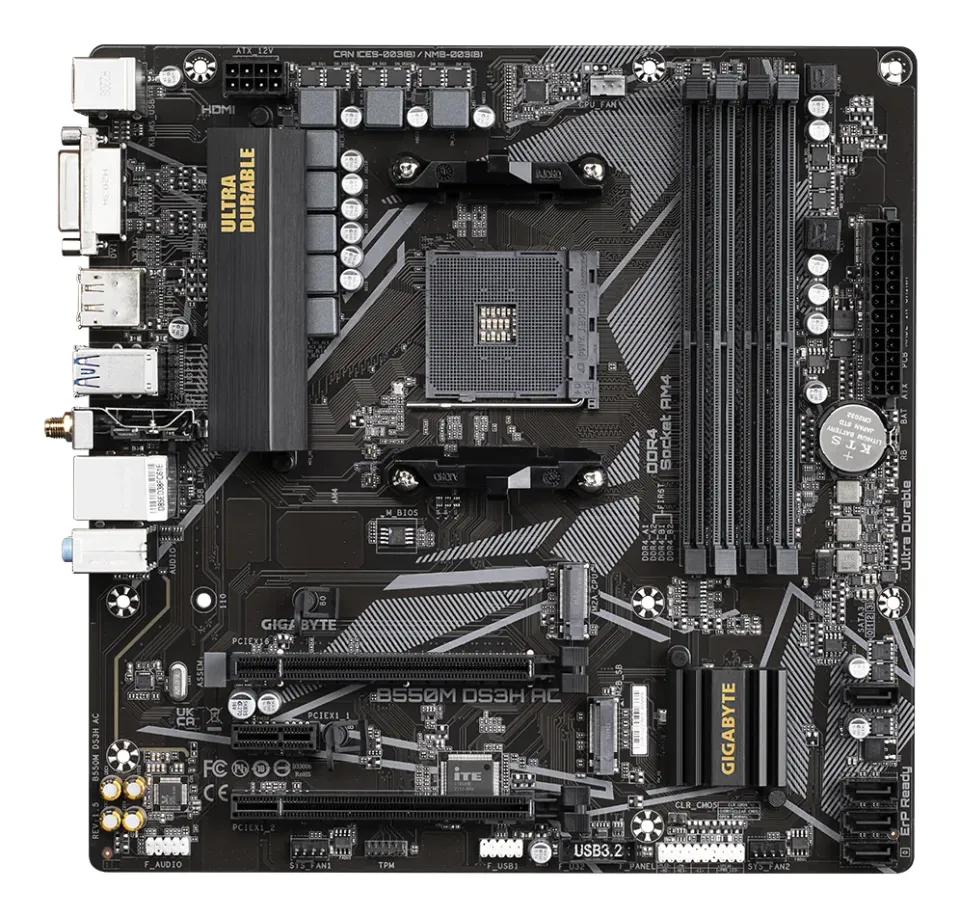

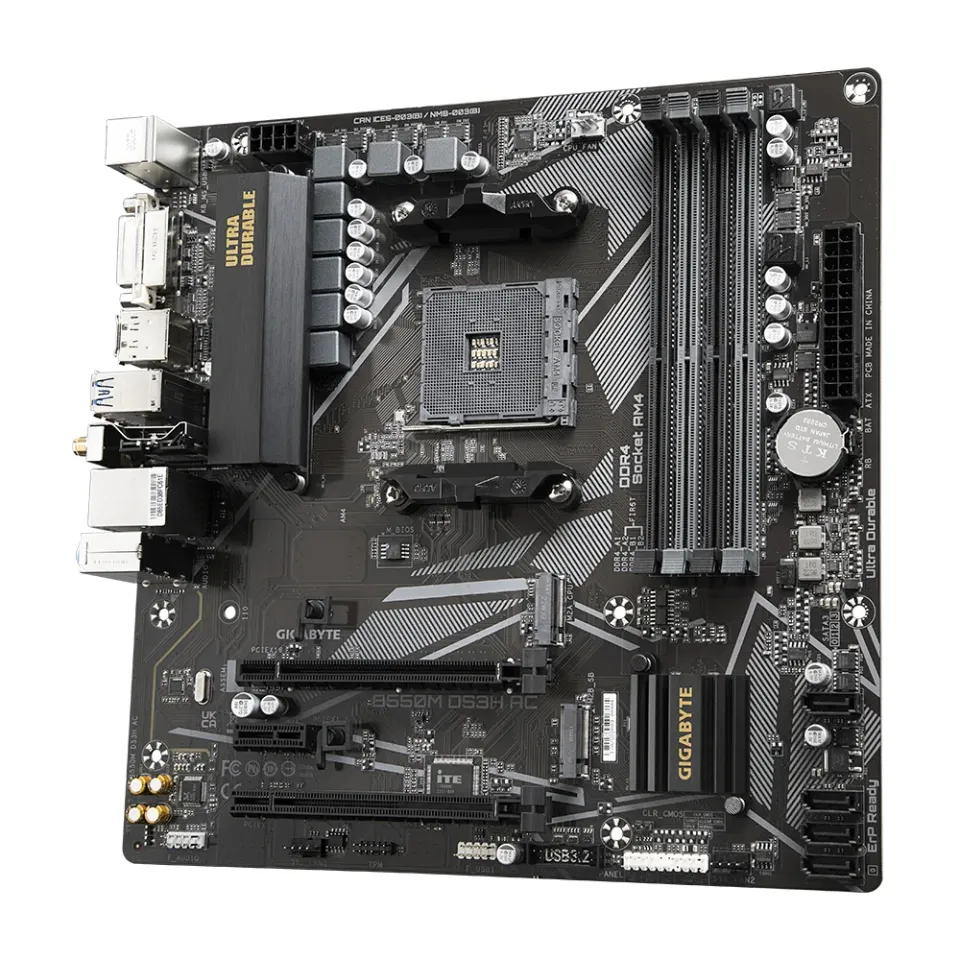

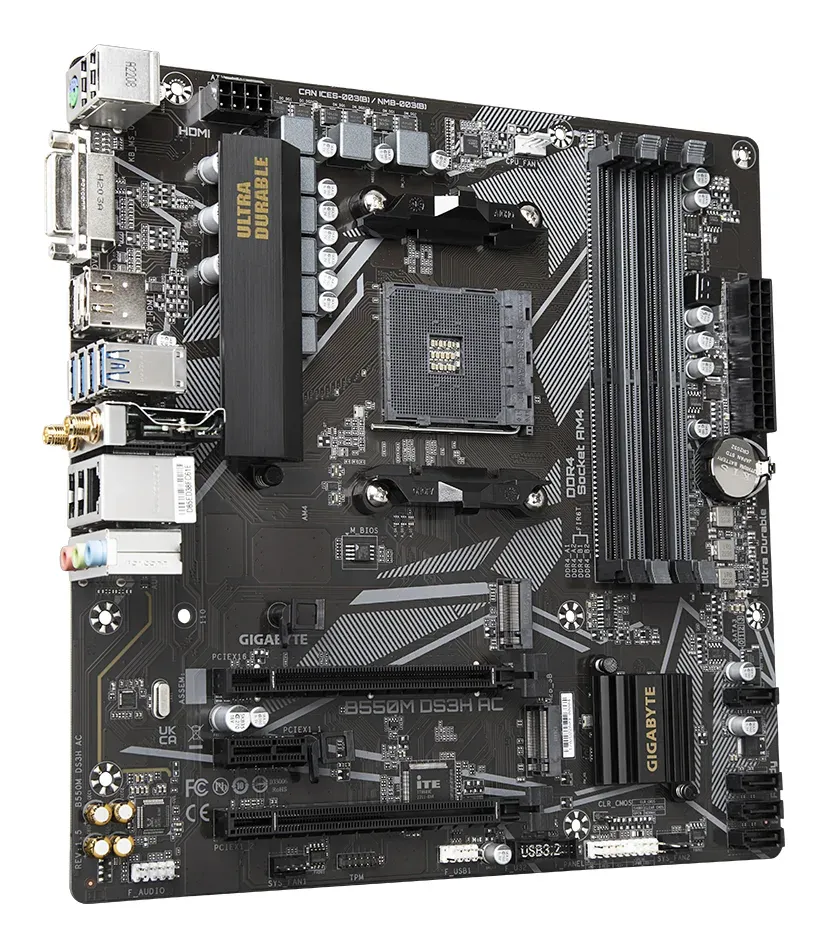

GIGABYTE MB Sc AM4 B550M DS3H AC, AMD B550, 4xDDR4, 1xHDMI, 1xDVI-D, Wifi

procesor
AMD Socket AM4, podpora pro: procesory AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series a Ryzen™ 3000 Series
(Další informace naleznete v části „Seznam podpory CPU“.)

Čipová sada
AMD B550

Paměť
4 x DDR4 DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti
Podpora DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466( OC) / 3400 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz paměťové moduly
Dvoukanálová architektura paměti
Podpora paměťových modulů ECC bez vyrovnávací paměti DIMM 1Rx8/2Rx8*

• Podpora paměti ECC (režim ECC) se liší podle CPU
  Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16
  Podpora paměťových modulů Extreme Memory Profile (XMP).
  (Další informace naleznete v části „Seznam podpory paměti“.)

Palubní grafika
Integrovaný grafický procesor:
1 x DVI-D port, podporuje maximální rozlišení 1920x1200@60 Hz

• Port DVI-D nepodporuje připojení D-Sub pomocí adaptéru.
  1 x port HDMI s maximálním rozlišením 4096 x 2160 při 60 Hz
• Podpora pro verzi HDMI 2.1, HDCP 2.3 a HDR.
  Maximální sdílená paměť 16 GB

Zvuk
Zvukový kodek Realtek®
Zvuk s vysokým rozlišením
2/4/5.1/7.1-kanál

• Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.

LAN
Čip Realtek ® GbE LAN (1 Gbps/100 Mbps)

Modul bezdrátové komunikace
Realtek ® Wi-Fi RTL8821CE
WIFI 802.11a, b, g, n, ac, podpora 2,4/5 GHz Dual-Band
BLUETOOTH 4.2
Podpora bezdrátového standardu 11ac a přenosová rychlost až 433 Gb/s
(Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.)

Rozšiřující sloty
1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU:
Procesory AMD Ryzen™ 5000 Series a Ryzen™ 3000 Series podporují režim PCIe 4.0 x16
Procesory AMD Ryzen™ Ryzen™ 5000 G-Series a Ryzen™ 4000 G-Series podporují režim PCIe 3.0 x16

• Pro optimální výkon, pokud má být nainstalována pouze jedna grafická karta PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16.
  1 x PCI Express x16 slot (PCIEX4), integrovaný v čipové sadě:
  Podpora režimu PCIe 3.0 x4
  1 x PCI Express x1 slot (PCIEX1), integrovaný v čipové sadě:
  Podpora režimu PCIe 3.0 x1

Rozhraní úložiště
1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podporuje Socket 3, M klíč, typ 2242/2260/2280/22110 SSD:
Procesory AMD Ryzen™ 5000 Series a Ryzen™ 3000 Series podporují SATA a PCIe 4.0 x4/x2 SSD
Procesory AMD Ryzen™ Ryzen™ 5000 G-Series a Ryzen™ 4000 G-Series podporují SATA a PCIe 3.0 x4/x2 SSD
1 x M.2 konektor (M2B_SB), integrovaný v Chipsetu, podporuje Socket 3, M klíč, typ 2242/2260/2280 SSD:
Podpora SATA a PCIe 3.0 x2 SSD
4 x SATA 6Gb/s konektory, integrované v čipsetu:
Podpora pro RAID 0, RAID 1 a RAID 10

USB
PROCESOR:
4 x USB 3.2 Gen 1 porty na zadním panelu
Čipová sada:
2 x USB 3.2 Gen 1 porty dostupné přes interní USB header
6 x USB 2.0/1.1 porty (4 porty na zadním panelu, 2 porty dostupné přes interní USB header)

Interní I/O konektory
1 x 24pinový hlavní napájecí konektor ATX
1 x 8pinový napájecí konektor ATX 12V
1 x hlavička ventilátoru CPU
2 x hlavičky systémového ventilátoru
2 x adresovatelné záhlaví LED pásku
2 x RGB LED pásek záhlaví
1 x CPU chladič LED pásek/RGB LED pásek záhlaví
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x záhlaví předního panelu
1 x audio header na předním panelu
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x záhlaví modulu Trusted Platform Module (TPM) (2x6 pin, pouze pro modul GC-TPM2.0_S)
1 x záhlaví sériového portu
1 x Clear CMOS jumper
1 x tlačítko Q-Flash Plus
*Všechny hlavičky ventilátorů podléhají podpoře AIO_Pump, Pump a vysoce výkonným ventilátorům se schopností dodávat až 2A/12V @ 24W.

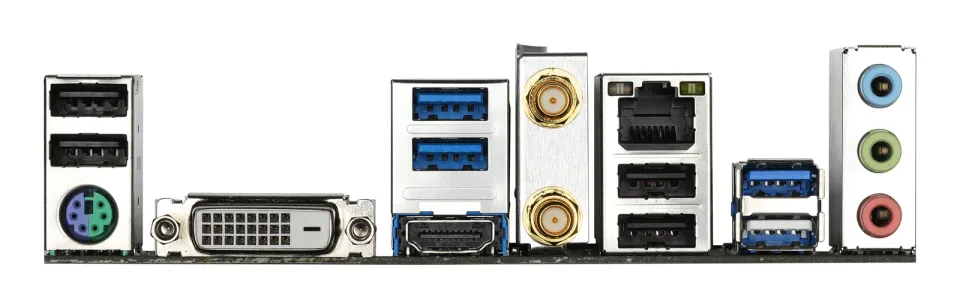

Konektory zadního panelu
1 x PS/2 port pro klávesnici/myš
1 x DVI-D port
2 x SMA anténní konektor
1 x HDMI port
4 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1x port RJ-45
3x audio jack

I/O Controller
iTE ® I/O Controller Chip

H/W monitorování
Detekce napětí
Detekce teploty
Detekce otáček ventilátoru
Upozornění na přehřátí
Varování při selhání ventilátoru
Ovládání rychlosti ventilátoru

• Zda je funkce ovládání rychlosti ventilátoru podporována, závisí na chladiči, který nainstalujete.

BIOS
1 x 128 Mbit flash
Použití licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné vlastnosti
Podpora pro APP Center

• Dostupné aplikace v APP Center se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.
  @BIOS
  EasyTune
  RGB Fusion
  Smart Backup
  System Information Viewer
  Podpora pro Q-Flash Plus
  Podpora pro Q-Flash
  Podpora pro Xpress Install

Dodávaný software
Norton ® Internet Security (verze OEM)
Software pro správu šířky pásma LAN

Operační systém
Podpora pro Windows 11 64-bit
Podpora pro Windows 10 64-bit

Form Factor
Formát Micro ATX; Rozměr 24,4 cm x 24,4 cm

Socket/patice: AM4
Typ paměti: DDR4
Výrobce: Gigabyte
