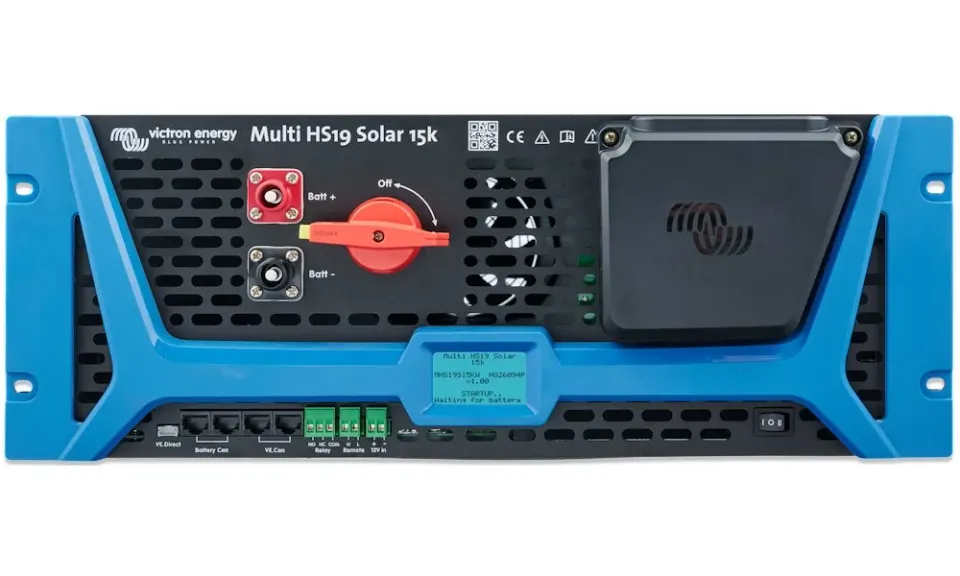

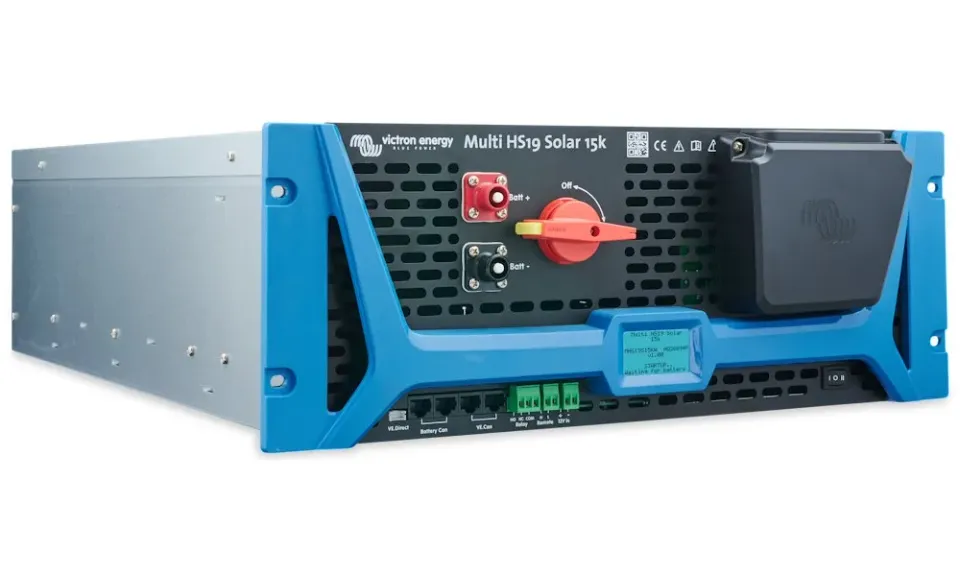

Victron vysoko napěťový měnič Multi HS19 Solar 15k

Victron Multi HS19 Solar 15k
Třífázový vysokonapěťový střídač/nabíječka s výkonem 15 kW integrovaný do 19" skříně 4U, doplněný čtyřmi nezávislými MPPT solárními trackery s celkovým výkonem až 32 kW.
Zařízení kombinuje výkonný sinusový střídač s přepínáním mezi režimem střídání, průchodem sítě a nabíjením. Tato obousměrná funkce umožňuje nabíjení baterie při přebytku solární energie nebo dostupnosti střídavého napájení, a naopak dodávku energie z baterie do zátěže. Vysokofrekvenční technologie zajišťuje nízkou klidovou spotřebu, tichý chod a nízkou hmotnost 26,5 kg.
Zařízení je vhodné pro aplikace off-grid, peak-shaving, zálohovací provoz i dodávku energie do sítě. Díky 19" provedení lze jednotku zasunout do stejného racku jako baterie, což výrazně zjednodušuje a urychluje instalaci.

• Třífázový sinusový střídač s trvalým výkonem 15 kW (až 40 °C) a špičkovým výkonem 22 kW po dobu 5 s.
• Čtyři nezávislé MPPT solární trackery s výkonem 8 kW každý (celkem 32 kW), rozsah MPPT napětí 100–600 V.
• Podpora vysokonapěťových baterií v rozsahu 650–1000 V s maximálním nabíjecím výkonem 33 kW při 800 V.
• Maximální účinnost střídače 98 %, maximální účinnost MPPT trackerů 99 %.
• Komunikace s baterií přes CAN-bus; podporuje baterie kompatibilní s protokolem Victron HV.
• Konektivita: Bluetooth (aplikace VictronConnect), port VE.Can pro vzdálené monitorování přes GX zařízení a portál VRM, port VE.Direct.
• Programovatelné relé (3 A, až 30 V DC) pro automatizované funkce, například spuštění generátoru při nízkém stavu baterie.
• Kompaktní provedení 19" / 4U, hloubka 71 cm, hmotnost 26,5 kg; chlazení nuceným vzduchem.
• Ochranné funkce: přepětí PV, nadproud PV, izolační odpor DC, monitor reziduálního proudu, nadproud AC.

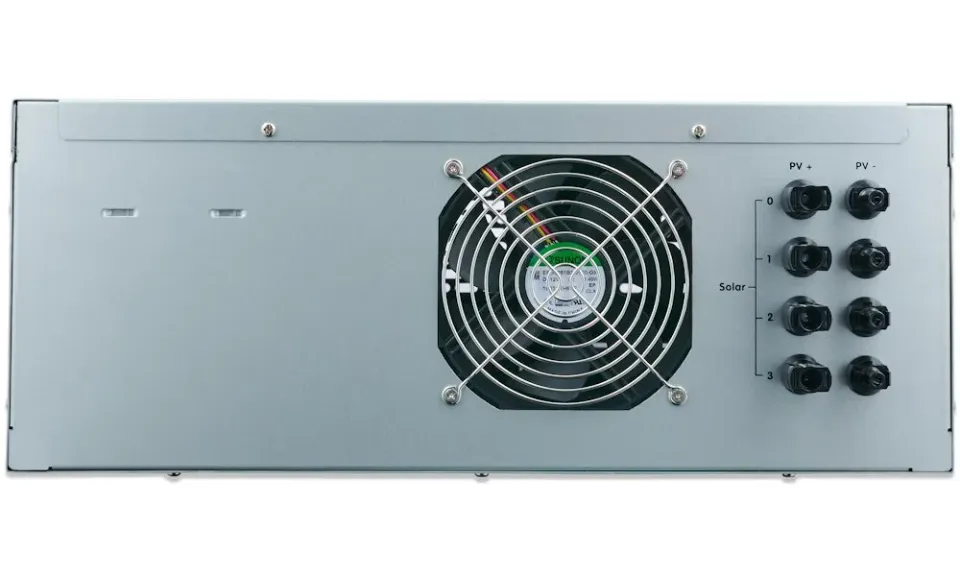

  Solární vstupy a konektory
  Každý ze čtyř MPPT trackerů disponuje samostatným vstupem s maximálním napětím naprázdno 600 V, maximálním proudem nakrátko 20 A a maximálním MPP proudem 13,5 A. Minimální napětí pro probuzení komunikace při provozu pouze ze solárních panelů je 300 V. Solární panely se připojují konektory MC4 (Staubli PV-ADBP4-S2-UR-2,5 / PV-ADSP4-S2-UR-2,5).
  Připojení AC a DC
  Střídavá strana využívá svorkovnice push-in (tuhý vodič 0,2–10 mm², flexibilní vodič 0,25–6 mm²) pro vodiče L1, L2, L3, N a PE. Stejnosměrná strana (baterie) se připojuje konektory Surlok 5,7 mm. Zařízení disponuje 1 vstupem AC a 2 výstupy AC.
  Monitorování a řízení
  Integrovaný displej zobrazuje provozní stav. Vzdálené monitorování je zajištěno přes GX zařízení (např. Cerbo GX nebo Ekrano GX) a portál VRM. K dispozici je rovněž terminál vzdáleného zapnutí/vypnutí. Paralelní provoz více jednotek aktuálně není podporován; podpora je plánována v budoucích hardwarových revizích.
  ZÁKLADNÍ SPECIFIKACE
  Výkon a střídač
  Trvalý / zdánlivý výkon: 15 kW / 15 kVA (špičkový výkon 22 kW po dobu 5 s)
  Výstupní napětí AC: 400 V AC ± 10 %, 3fáze
  Frekvence AC: 50/60 Hz (rozsah 45–65 Hz)
  Maximální proud AC vstupu a průchodu: 32 A
  Trvalý proud AC na fázi: 22 A RMS
  Celkové harmonické zkreslení: < 3 %
  Maximální účinnost střídače: 98 %
  Klidový příkon (650 V): 50 W
  Solární část (PV) a baterie
  Počet MPPT trackerů / stringů: 4 / 4
  Výkon MPPT na tracker: 8 kW (celkem 32 kW)
  Rozsah MPPT napětí: 100–600 V
  Maximální napětí naprázdno PV: 600 V
  Maximální účinnost MPPT: 99 %
  Provozní napětí baterie: 650–1000 V
  Maximální proud baterie: 41 A (nabíjecí), 25 A (vybíjecí)
  Komunikace s baterií: CAN
