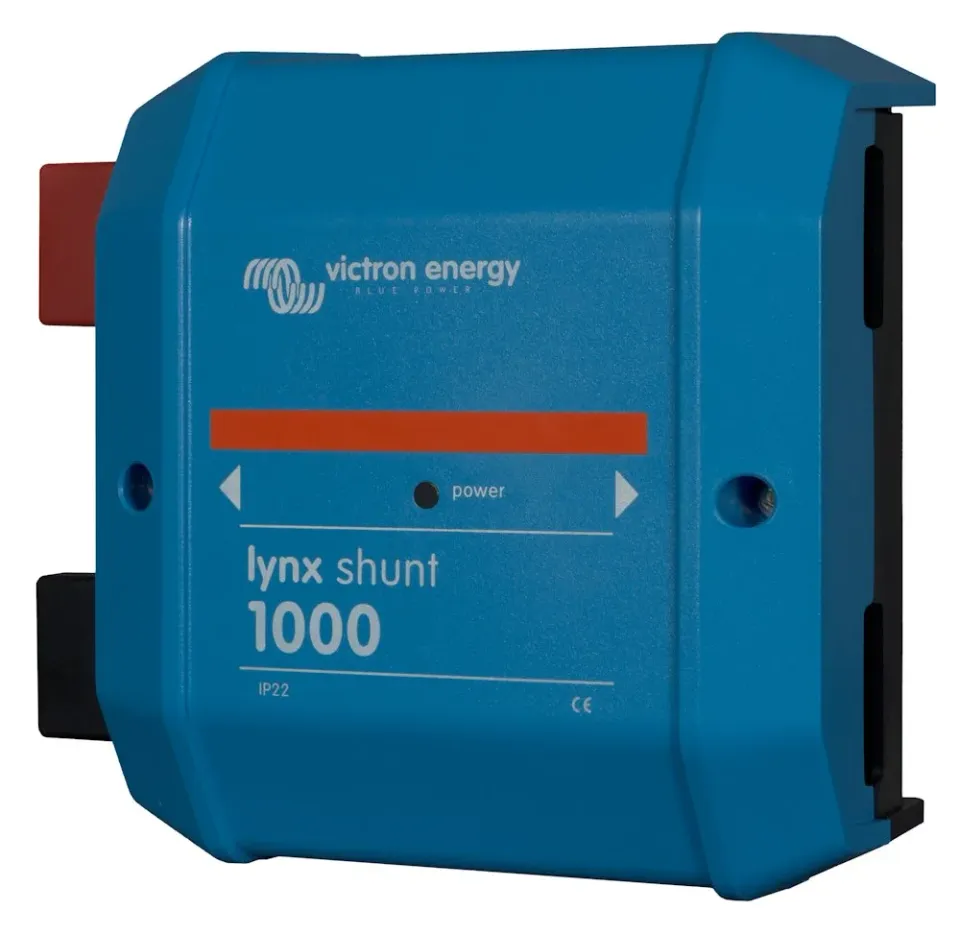

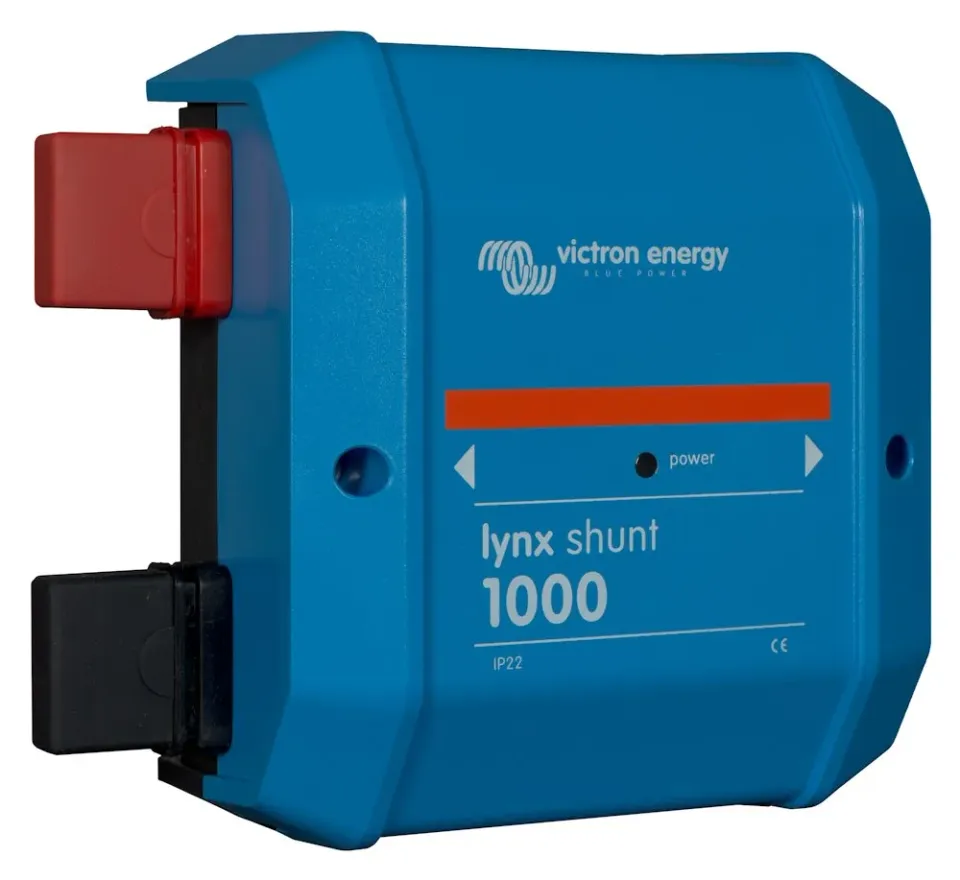

Victron Lynx Shunt VE.Can (M10)

Victron Lynx Shunt VE.Can (M10)
Lynx Shunt VE.Can je inteligentní proudový bočník s integrovaným monitorováním stavu baterie, určený pro použití v systémech Victron Energy s GX zařízeními.
Victron Energy Lynx Shunt VE.Can je modul DC rozvodného systému, který obsahuje 1000A bočník a vestavěnou elektroniku pro přesné monitorování stavu baterie. Umožňuje sledovat napětí, proud, stav nabití (SoC) a další parametry bateriového systému. Je určen k použití jako součást systému Lynx a připojuje se ke GX zařízením pomocí rozhraní VE.Can. Nahrazuje potřebu samostatného bateriového monitoru (např. BMV-712) v pokročilých instalacích. Nabízí také jeden programovatelný alarmový výstup (např. relé pro upozornění na nízkou kapacitu). Kompatibilní s ostatními moduly systému Lynx – Power In, Distributor, Smart BMS atd.

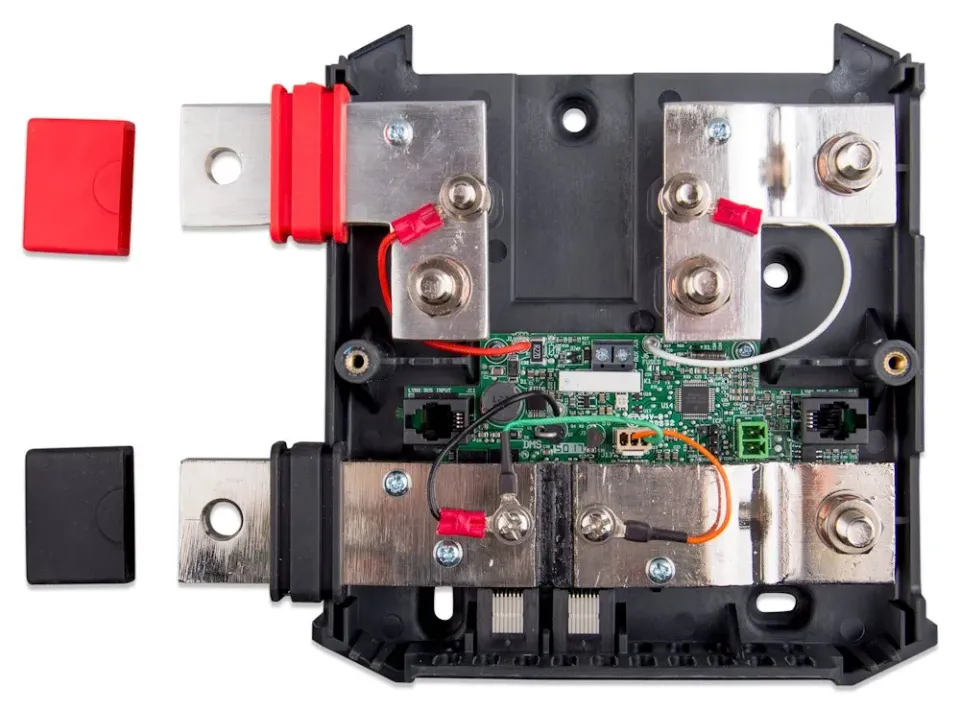

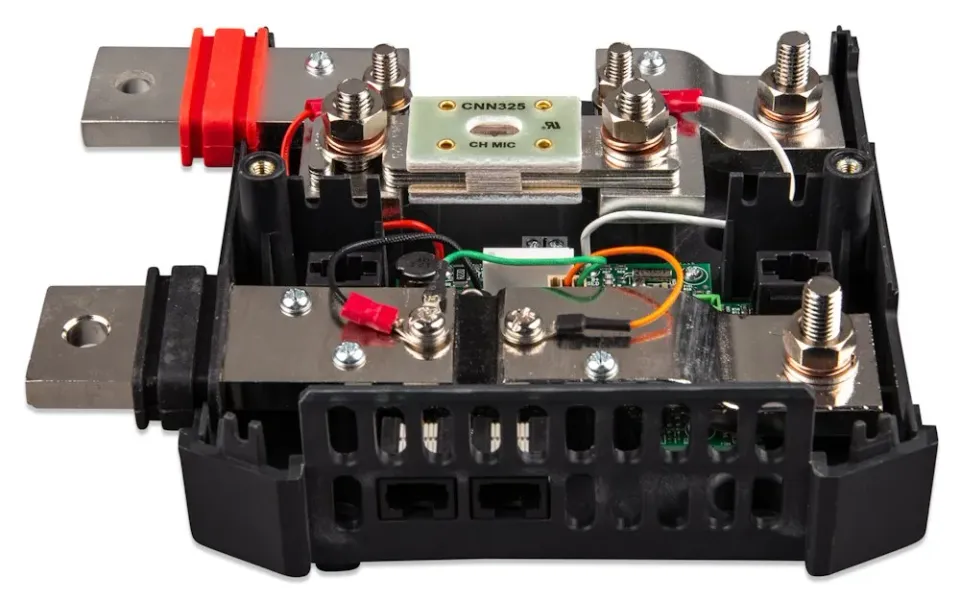

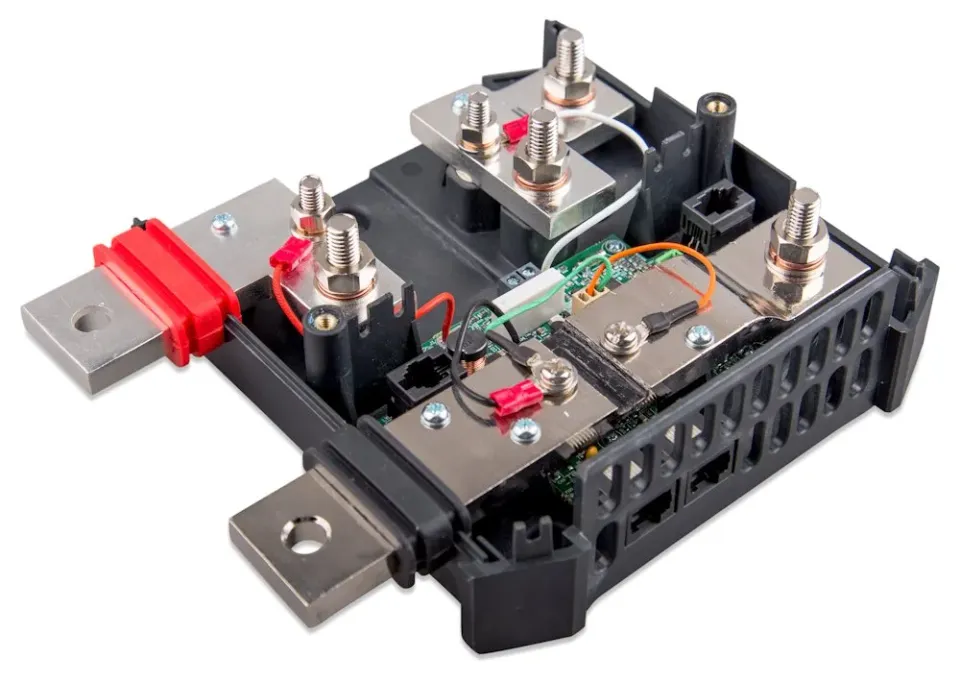

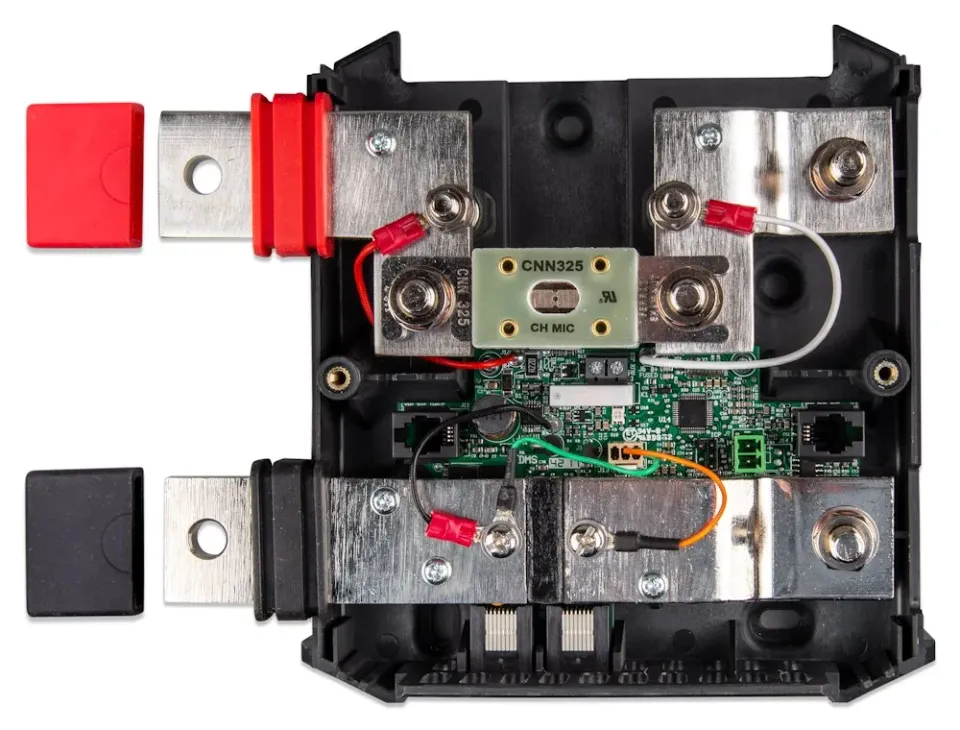

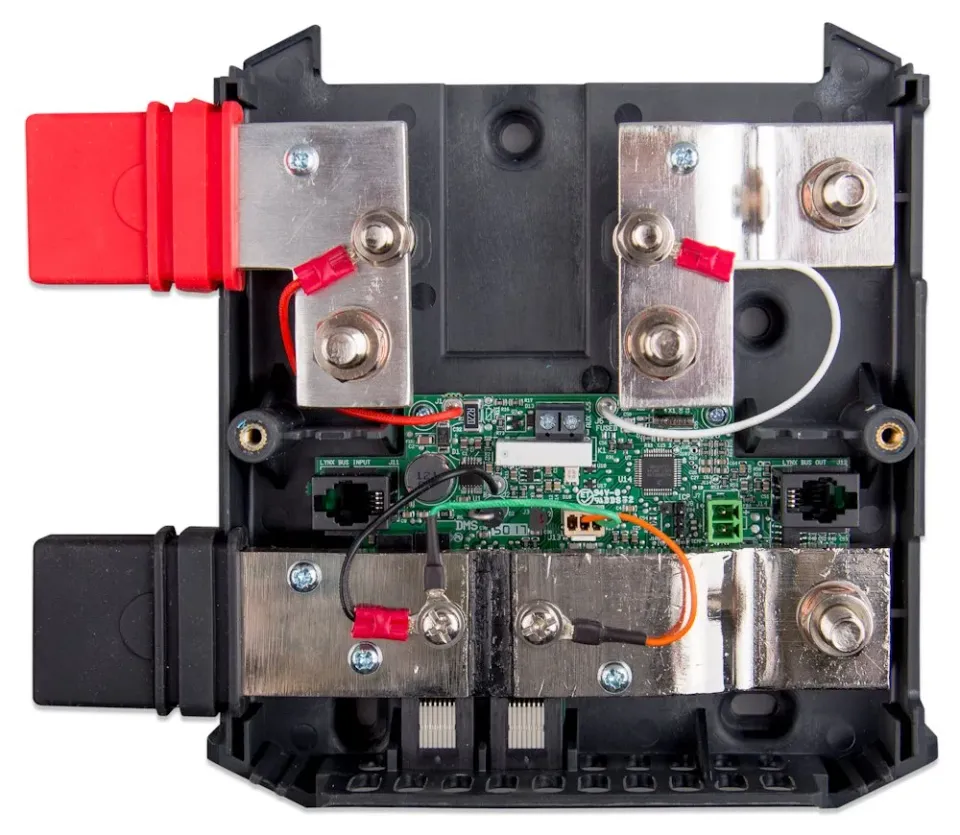

Bočník Lynx Shunt s rozhraním VE.Can obsahuje kladnou přípojnici s místem pro hlavní pojistku a zápornou přípojnici s měřícím bočníkem. Verze M10 je vybavena náhradní přípojnicí (Fuse Dummy Busbar), která může nahradit pojistku uvnitř shuntu a umožňuje umístit hlavní pojistku na jiném místě v systému. To je zvláště užitečné ve větších systémech vyžadujících pojistky s vyššími hodnotami. Model M10 podporuje CNN, ANL nebo Mega pojistky. Lynx Shunt obsahuje také elektroniku pro monitorování a může posílat informace o baterii pomocí sběrnice VE.CAN do GX zařízení nebo do monitorovacího systému CANbus třetích stran, jako je NMEA2000. Jednotky GX nebo třetích stran slouží jako displej monitoru baterie a používají se také k nastavení vestavěného monitoru baterie. Pojistka není součástí balení.
ZÁKLADNÍ SPECIFIKACE
Provozní napětí: DC 9-70 V, pro systémy 12/24/48 V
Jmenovitý proud: 1000 A (DC kontinuální)
Rozhraní: VE.Can, 2× RJ-45, 1× RJ-10, sběrnice M10, pojistka M10 (nebo náhradní přípojnice), svorkovnice pro snímač teploty a relé, alarm kontakt
Stupeň ochrany: IP22

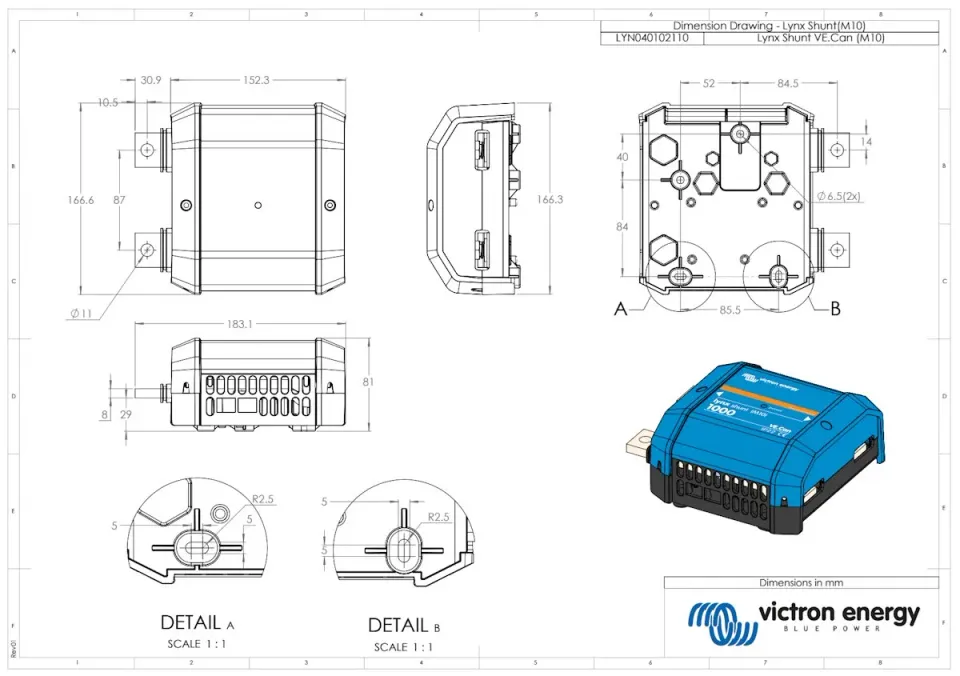

Rozměry: 190 × 180 × 80 mm
Hmotnost: 1,4 kg
Online manuál (Google Translate překlad do CZ):
Manuál pro Victron Lynx Shunt VE.Can
Online manuál (EN):
Manuál pro Victron Lynx Shunt VE.Can (anglicky)
Aplikace VictronConnect:
Aplikace VictronConnect pro mobilní zařízení s Androidem
Aplikace VictronConnect pro mobilní zařízení s iOS
Aplikace VictronConnect pro Mac zařízení
Aplikace je také ke stažení na stránce výrobce Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
