Victron Lynx Distributor (M10)

Victron Lynx Distributor (M10)
Victron Energy Lynx Distributor je inteligentní DC rozvodný modul s pojistkami a možností monitorování jejich stavu. Slouží k přehlednému a bezpečnému propojení baterií, měničů, nabíječek nebo DC zátěží. Každý ze čtyř výstupů je chráněn individuální pojistkou a vybaven indikací stavu. Lynx Distributor je součástí modulárního systému Victron Lynx a je určen pro použití v instalacích, kde je kladen důraz na bezpečnost, kontrolu a vysoký proudový výkon.
Hlavní vlastnosti a funkce:

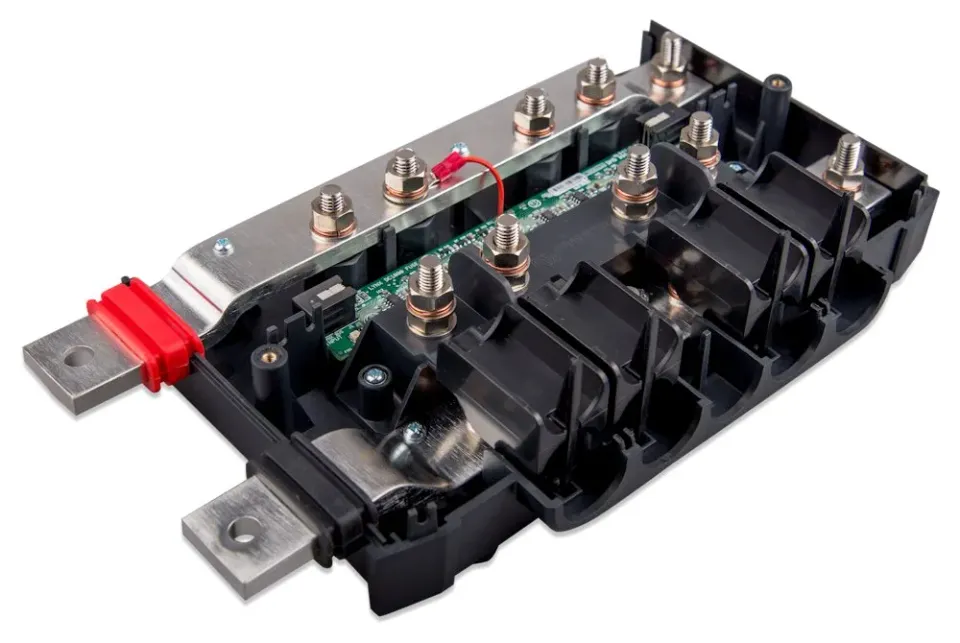

• 4 výstupy s integrovaným držákem MEGA pojistek (pojistky nejsou součástí dodávky)
• Monitoring stavu každé pojistky – detekce přepálené pojistky, LED indikace a alarm

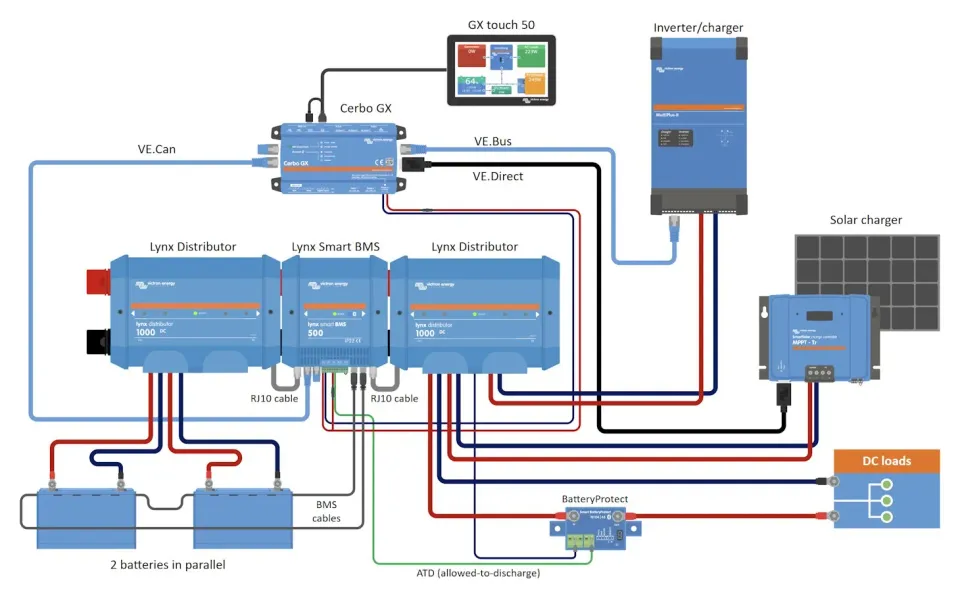

• Přenos stavu pojistek do systému GX a portálu VRM pouze ve spojení s Lynx Smart BMS
• Napájení a datová komunikace přes dodávaný 40cm kabel RJ10
• Mechanická kompatibilita s ostatními moduly systému Lynx (Lynx Power In, Lynx Shunt, Lynx Smart BMS) – moduly M10 lze propojovat pouze s ostatními moduly M10, nikoli přímo s M8
• Robustní konstrukce vhodná pro vysoké proudy – až 1000 A
• Připojení vodičů pomocí M8 šroubů, průchozí spoje mezi moduly M10
  Důležité upozornění: Lynx Distributor nemá vlastní zdroj napájení. Detekční obvod pojistek i LED indikace fungují pouze tehdy, je-li modul napájen přes kabel RJ10 z Lynx Smart BMS nebo Lynx Shunt VE.Can. Bez nadřazeného modulu jde o pasivní pojistkovou přípojnici bez indikace stavu pojistek. Datový přenos stavu pojistek (do GX / VRM) zajišťuje výhradně Lynx Smart BMS; Lynx Shunt VE.Can modul Distributor pouze napájí, ale data nepřenáší.
  ZÁKLADNÍ SPECIFIKACE
  Rozsah napětí: DC 9–60 V
  Podporovaná systémová napětí: 12, 24 nebo 48 V
  Jmenovitý proud: 1000 A (trvale)
  Počet výstupů: 4 (každý s pojistkou typu MEGA)
  Připojení: M8 pro vodiče a pojistky, M10 pro propojení mezi moduly

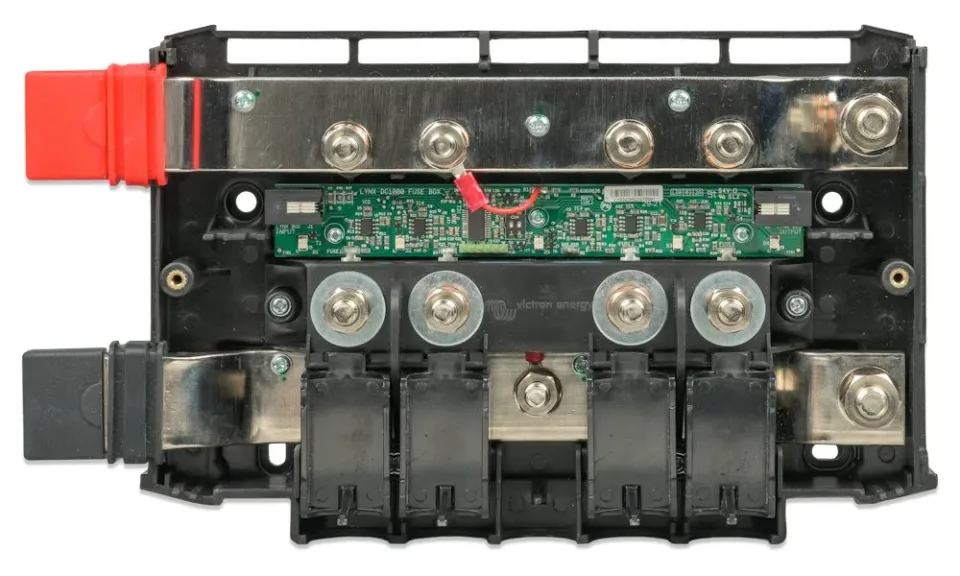

  Materiál přípojnic: pocínovaná měď (8 × 30 mm)
  Ochrana proti přepólování: ano (konektor RJ10 chráněn není)
  Vlastní spotřeba: max. 100 mA (všechny LED svítí)
  Napájení a data: 40cm kabel RJ10 (součástí dodávky)
  Krytí: IP22, plastový kryt ABS

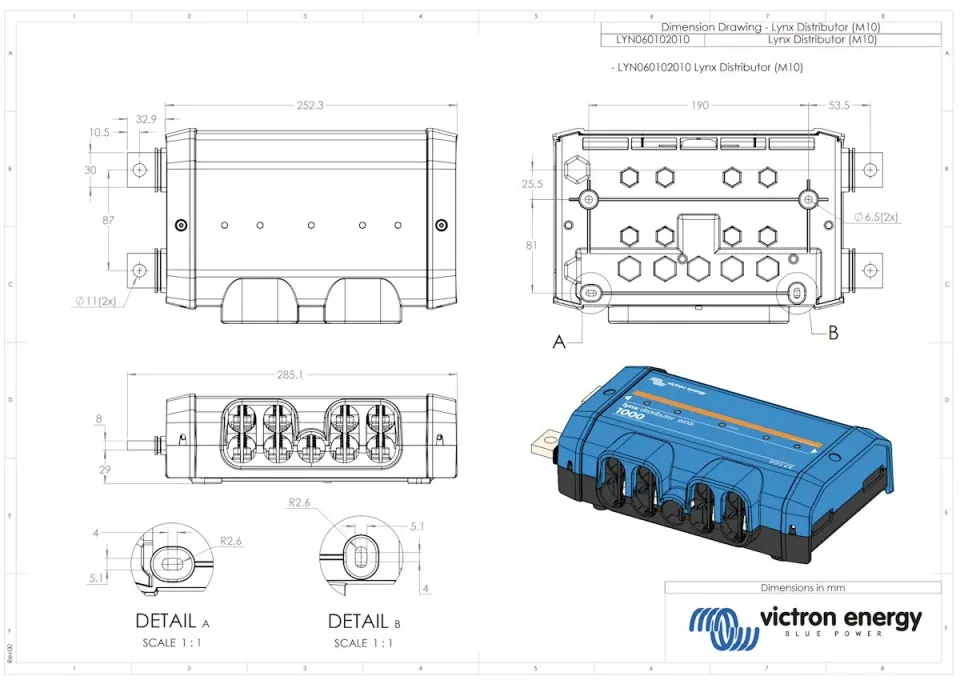

  Rozměry: 290 × 170 × 80 mm
  Hmotnost: 2,2 kg
  Provozní teplota: -40 až +60 °C
  Skladovací teplota: -40 až +60 °C
  Vlhkost: max. 95 % (bez kondenzace)
