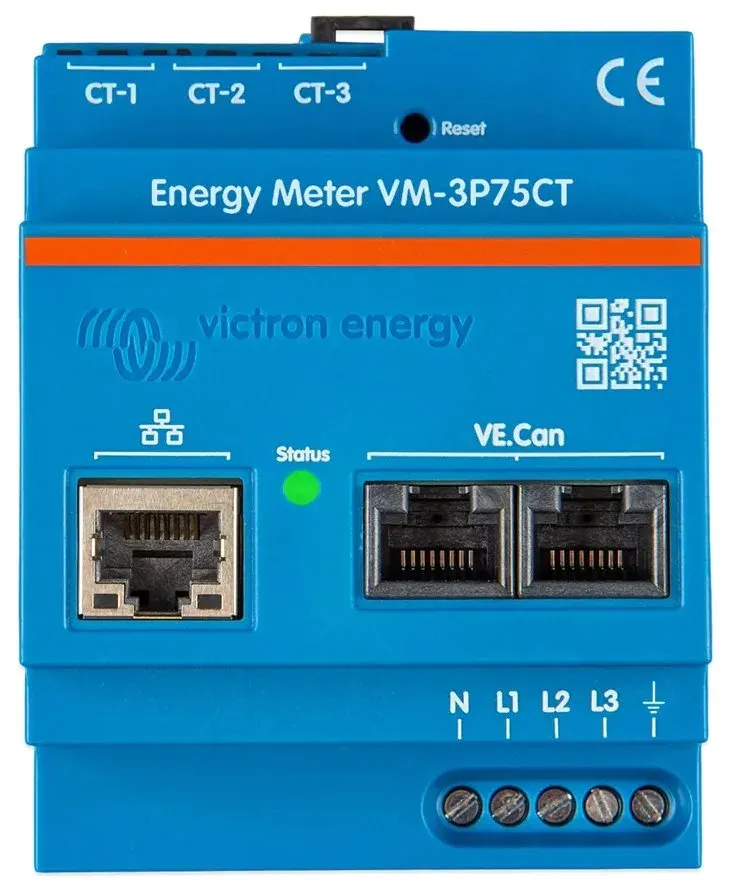

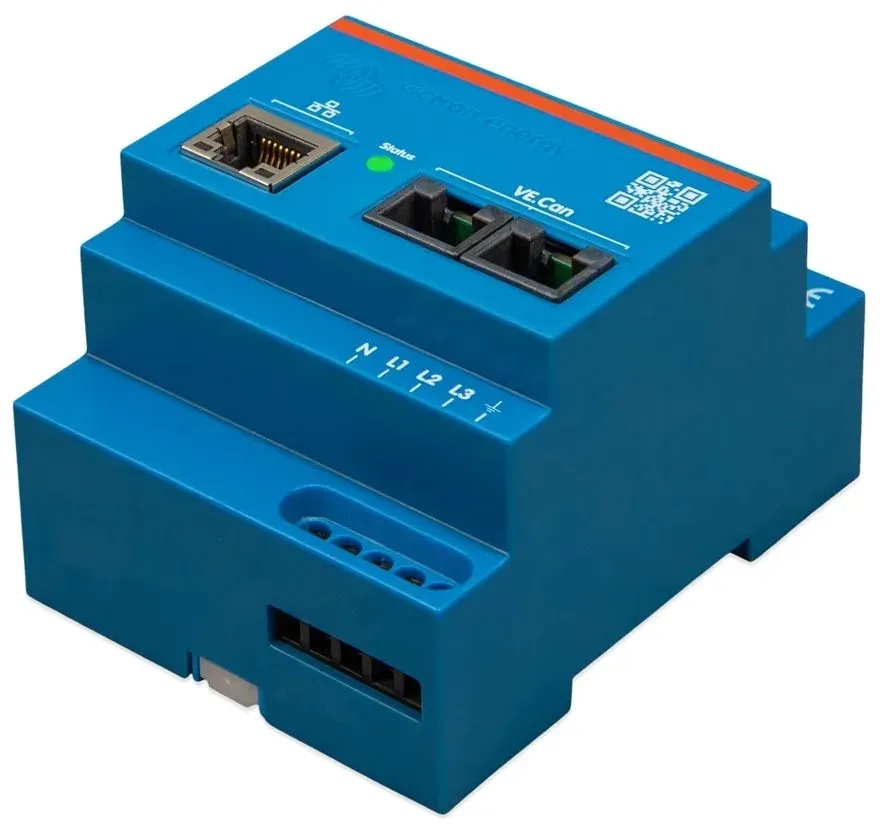

Victron Energy meter VM-3P75CT
Měřič VM-3P75CT je navržen pro měření výkonu a energie v jednofázových a třífázových systémech pro skladování energie (ESS), nebo pro měření výkonu střídače fotovoltaického systému, generátoru střídavého proudu či hybridního střídače. Obsahuje integrované Ethernetové a VE.Can porty pro připojení k GX zařízením, a díky proudovým čidlům umožňuje snadnou a rychlou instalaci bez potřeby úprav stávající elektroinstalace. Elektroměr je plně funkční ihned po vybalení (Plug and Play) a slouží jako síťový měřič pro většinu systémů. Provedení konfigurace (pomocí VictronConnect) je nezbytné pouze v případě změny role (Grid Meter, PV Inverter, AC Genset nebo AC Load Meter) a ruční nastavení IP adresy. Informace lze zobrazit na GX zařízeních, jako jsou Cerbo GX nebo Ekrano GX, a rovněž v aplikaci VictronConnect a na portálu VRM.

• Měření až 80 A na jednu fázi (dimenzováno na 75 A)
• Komunikace Modbus/UDP přes Ethernet
• Proudová čidla s děleným jádrem pro jednoduchou instalaci bez nutnosti upravovat stávající kabeláž
• Využívá metodu registrace vektorů, kde jsou vektory každé fáze (L1, L2 a L3) sečteny
  Měřič je v zařízení GX (jako je Cerbo GX nebo Ekrano GX) možné nakonfigurovat pro čtyři různé role:
• Jako síťový měřič a jako řídící vstup pro systém skladování energie (ESS)
• Pro měření výkonu fotovoltaického měniče
• Pro měření výkonu generátoru střídavého proudu
• Jako AC měřič pro měření vyhrazeného AC zátěžového obvodu
  Měřič poskytuje dvě možnosti připojení k GX zařízení:
• Kabelové ethernetové připojení k místní síti prostřednictvím vestavěného ethernetového portu
• Kabelové připojení VE.Can přes integrovaný port VE.Can přímo k zařízení GX
  ZÁKLADNÍ SPECIFIKACE
  Rozsah vstupního napětí L-N: AC 85–265 V
  Rozsah vstupního napětí L-L: AC 150–460 V
  Jmenovitý proud: 75 A
  Rozhraní: 2× VE.Can, 1× RJ-45
  Stupeň krytí: IP20
  Provozní teplota: -25 až +55 °C
  Hmotnost: 370 g
  Rozměry: 90 × 71 × 59 mm
  Měřiče používají odlišný způsob výpočtu celkové spotřebované a dodané energie:
• U řady ETXXX se odebraná a dodaná energie počítá v každé fázi samostatně a pak je použit součet těchto hodnot. Vhodný je tedy pro fázové měření.
• U řady VM-3P75CT, EM24, EM3XX, EM5XX se odebraná a dodaná energie počítá jako celkový výkon, přičemž čisté diferenciální hodnoty z každé fáze se navzájem ruší. Vhodný je tedy pro součtové měření.
