TINYCONTROL LC-LM358-PWM2V převodník PWM 0-100% na 0-10V pro řízení SSR relé

Tinycontrol LC-LM358-PWM2V
Převodník PWM signálu na analogové napětí pro řízení SSR relé a analogových regulátorů.
Modul LC-LM358-PWM2V umožňuje převod obdélníkového PWM signálu s kmitočtem 0 až 1 kHz na lineární analogové napětí v rozsahu 0 až 10 V. Převodník je ideální pro řízení SSR relé, analogových regulátorů a dalších zařízení vyžadujících napěťový řídicí signál.
Modul nabízí možnost přesné kalibrace výstupního napětí pomocí vestavěného trimru a pracuje s dobou odezvy 15 sekund na změnu vstupního kmitočtu. Kompaktní konstrukce umožňuje snadnou integraci do řídících systémů.

• Převod PWM signálu 0-100 % na lineární analogové napětí 0-10 V
• Vstupní kmitočet v rozsahu 0 až 1 kHz pro kompatibilitu s LAN ovladači, Arduino a PLC
• Napájení 12 V DC s ochranou proti přetížení stabilizátoru
• Doba odezvy na změnu vstupního signálu 15 sekund
• Přesná kalibrace výstupního napětí pomocí vestavěného trimru
• Provozní teplotní rozsah -25 až +85 °C pro náročné prostředí

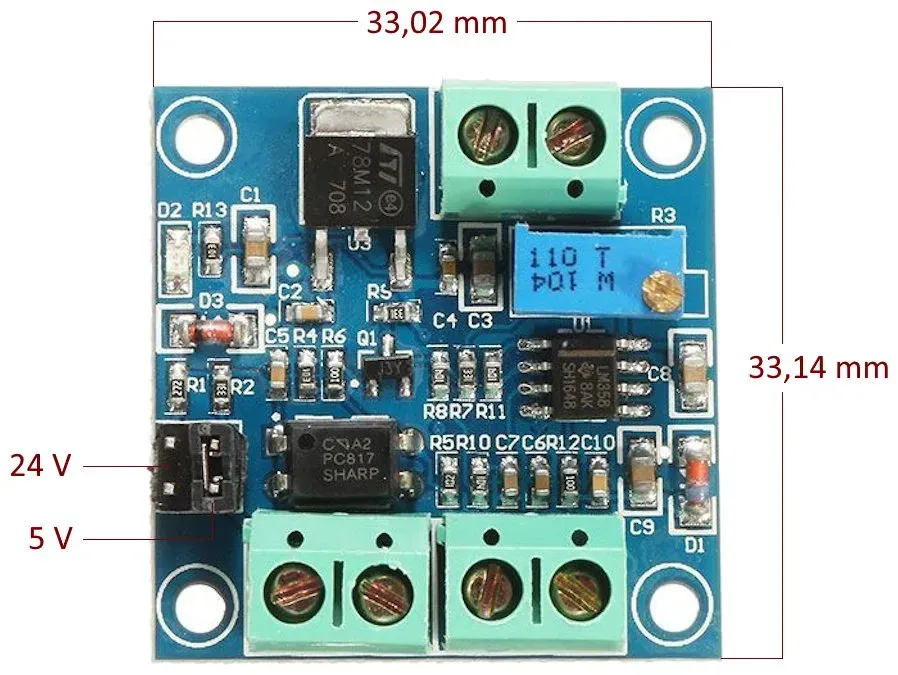

• Kompaktní konstrukce pro snadnou montáž do řídících skříní
  Aplikace a použití
  Převodník je určen pro řízení SSR relé, analogových regulátorů teploty, otáček ventilátorů a dalších zařízení vyžadujících napěťový řídicí signál. Kompatibilní s výstupy LAN ovladačů, Arduino, PLC a dalších digitálních systémů.
  Montáž a připojení
  Modul vyžaduje společné uzemnění všech GND svorek pro správnou funkci. Vstupní PWM signál se připojuje na svorku označenou "+0 až 1 kHz", výstupní analogové napětí na výstupní svorky 0-10 V.
  Kalibrace a nastavení
  Vestavěný trimr umožňuje přesné nastavení výstupního napětí podle požadavků konkrétní aplikace. Převodník poskytuje lineární převod bez nutnosti dalšího programování.
  ZÁKLADNÍ SPECIFIKACE
  Model: LC-LM358-PWM2V
  Vstupní kmitočet: 0 až 1 kHz
  Výstupní napětí: 0 až 10 V
  Napájecí napětí: 12 V DC (rozsah 12–15 V)
  Doba odezvy: 15 sekund
  Provozní teplota: -25 až +85 °C
  Kalibrace: vestavěný trimr
  Typ převodu: lineární PWM na analogové napětí
