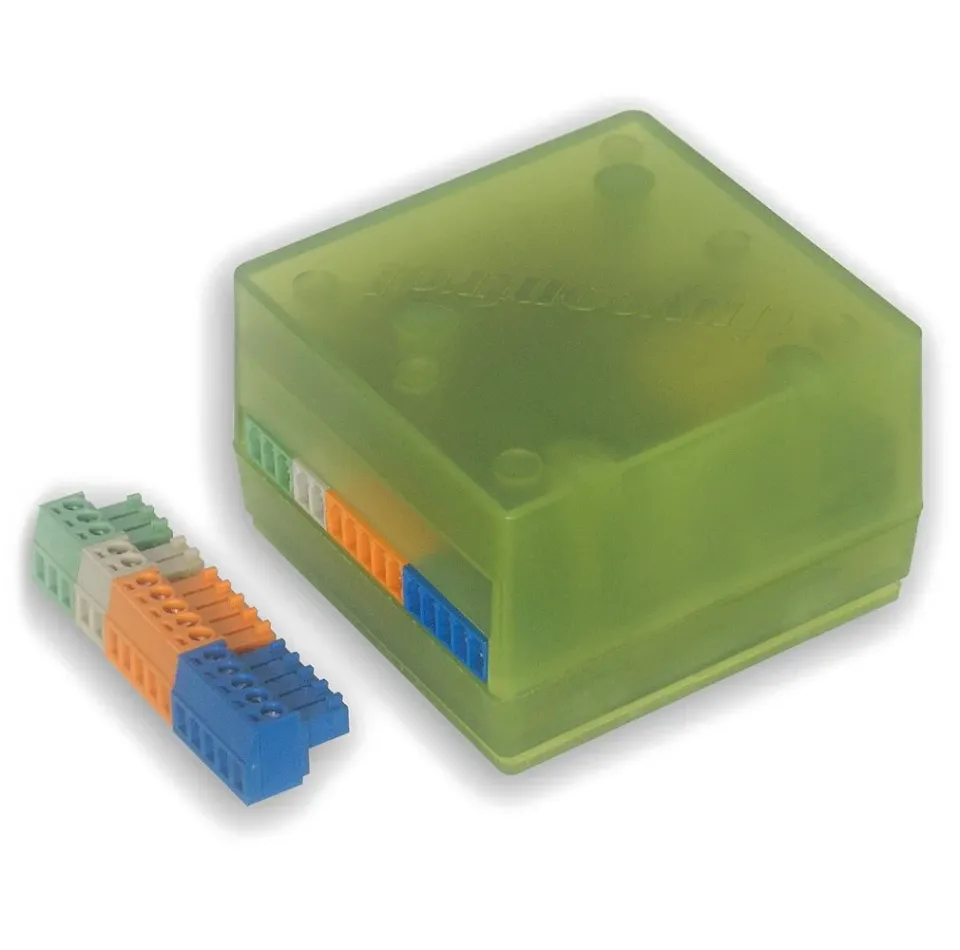

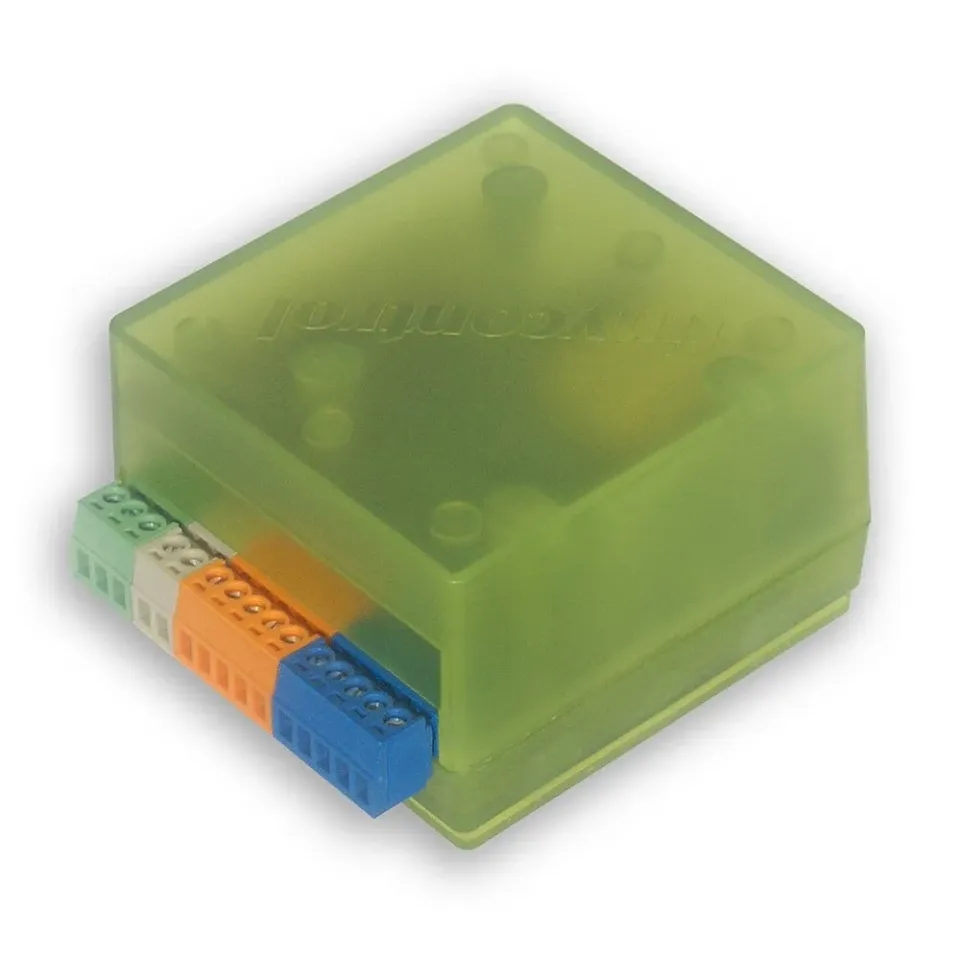

TINYCONTROL LAN ovladač s relé v3.9 (LK3.9)

Tinycontrol LAN ovladač v3.9
LK3.9 je pokračování série v3.5. Má stejné API. Je doporučen pro typické monitorovací a automatizační aplikace v IT prostředí. Tato verze je vybavena rychlejším procesorem ARM 32F407. Má stejné funkce, ale jinou sérii firmware od verze v3.5
Zařízení obsahuje vestavěný webový server (stejně jako všechny verze LK) pro zobrazení měření a konfiguraci nastavení prostřednictvím webového prohlížeče.
Klíčové vlastnosti:

• 2 analogové vstupy s přepínatelným rozsahem (měření od 1 mV do 33 V): vhodné pro měření napětí, stejnosměrného proudu, střídavého proudu (s dodatečnými senzory), tlakových senzorů, termočlánků, vzdálenostních senzorů, fotorezistorů pro měření světla a mnoho dalších.
• 2 analogové vstupy s přepínatelným rozsahem (měření od 1 mV do 55 V): pro měření napětí, stejnosměrného proudu, střídavého proudu (s dodatečnými senzory), tlakových senzorů, termočlánků, vzdálenostních senzorů, fotorezistorů pro měření světla a další.
• 2 analogové vstupy pro měření do 3,3 V: pro měření napětí a proudu (stejnosměrného a střídavého přes dodatečné senzory) a převodníky 4-20mA.
• Sběrnice I2C pro připojení senzorů přes konektor RJ12: podporuje širokou škálu I2C senzorů (seznam níže) a DS18B20 přes sběrnici 1-Wire.
• Sériová sběrnice (UART).
• Sběrnice pro převodník RS485 - MODBUS RTU (vyžaduje dodatečnou desku): umožňuje čtení předkonfigurovaných zařízení a nastavení konfigurací pro čtení jakéhokoli zařízení pomocí protokolu Modbus.
• 4 logické vstupy: jako stavové senzory pro monitorování dveří, infračervené pohybové senzory, tlačítka pro ruční spínání s možností bistabilního režimu, počítadla impulzů pro elektroměry a časovače pro reset vstupů.
• 1 relé (NO, C, NC).
• 1 tranzistorový výstup: výstup napájecího napětí, pro řízení zátěží s proudovou spotřebou do 0,5A.
• 4 výstupy pro spínání relé/tranzistorů ve standardu OC.
• 4 PWM výstupy od 50 Hz do 100 kHz.
• Měření napájecího napětí a teploty na desce.
• Ethernetová komunikace (10/100Mb) s podporou 802.3af PoE.
• Správa prostřednictvím webového rozhraní.
  Klíčové možnosti rozhraní prostřednictvím webového rozhraní:
• Zobrazení dat ze senzorů v administrátorském nebo uživatelském panelu s přizpůsobitelným rozložením.
• Konfigurace událostí.
• Konfigurace plánování akcí.
• Nastavení OLED displeje.
• Konfigurace MQTT klienta, HTTP klienta a protokolu SNMP.
• Nastavení e-mailových oznámení.
• Správa přístupu, aktualizace firmware.
• Konfigurace místního nebo síťového času (NTP).
  Technické specifikace:
• Napájecí napětí: 8÷55 V
• Spotřeba energie: 0,5 W
• Podpora PoE: ano (802.3af) Mode A, pasivní Mode B s jumperem
• Rozhraní: Ethernet 10/100 Mbit/s
• Rozsah provozních teplot: -20 až +85 °C (nekondenzující)
• Rozměry: 66 × 79 × 40 mm (bez DIN montáže)
• Hmotnost: 90 g
• Montáž na DIN lištu: ano (35 mm)
  Dokumentace: Dokumentace LAN Kontroleru
• MQTT Server: mqtt.ats.pl (proprietární řešení rozšiřující funkcionalitu LK zařízení; zdarma pro nekomerční uživatele s jediným e-mailovým přihlášením).
  Funkce MQTT Serveru:
• Sběr dat ze senzorů LK a vizualizace prostřednictvím grafů a výpisů.
• Filtrování dat a MQTT zprávy: Formát/Filtr/Téma (např. řízení jednoho zařízení na základě měření z jiného).
• Plánování úloh pro správu vysokofrekvenčních událostí.
• Dálkové ovládání LAN Kontroleru prostřednictvím mobilní aplikace nebo webové stránky, bez ohledu na umístění v síti.
  Hlavní aplikační oblasti:
• IoT kontroler s automatizačními funkcemi
• Kontroler pro správu energie
• Monitorování prostředí pomocí IoT
• Domácí automatizace s kontrolerem LK3.9
• Správa energie v chytré domácnosti
• IoT kontroler pro měření teploty a vlhkosti
• Řízení solárních instalací a tepelných čerpadel
• Monitorování napájecího napětí a přepínání zdrojů
• Dálkové řízení spotřeby elektřiny
• LAN kontroler s podporou protokolu MQTT
• Měření střídavého a stejnosměrného proudu v IoT systémech
• Integrace environmentálních senzorů s IoT kontrolerem
• Řízení zařízení přes Ethernet a PoE
• IoT kontroler s analogovými a digitálními vstupy
• Správa průmyslové automatizace s LK3.9
  Detailní aplikace:
  IT:
• Monitorování teploty a vlhkosti v serverových skříních, řízení ventilace a vytápění.
• Monitorování přístupu ke dveřím.
• Monitorování napětí baterií, napájecích zdrojů a výpadků síťového napájení.
• ISP watchdog pro monitorování Ethernetového připojení a resety zařízení.
• Odesílání stavů vstupů a parametrů
