Planet IGS-6329-8UP2S4X průmyslový L3 switch

PLANET IGS-6329-8UP2S4X
Průmyslový spravovatelný L3 PoE přepínač nabízí 8 portů 1000 Base-T s PoE++ injektory IEEE 802.3bt, 2 porty SFP 1000 Base-SX/LX/BX a 4 porty SFP+ 10Gb Base-SR/LR, 2x DI/DO, napájecí výkon až 360 W.
Web/SNMP v3 management, 4K VLAN 802.1Q sítí, Spanning Tree (ERPS), agregace linek 802.3ad LACP, QoS, DHCP Snooping.
Redundantní napájení 2x DC 48-54 V (vyšší napětí pro vyšší PoE výkon), ESD přepěťové ochrany, krytí IP30, provozní teplota -40 až +75 °C.
Gigabitový spravovatelný přepínač pracující na 3. vrstvě modelu OSI. Disponuje PoE injektory dle IEEE 802.3bt, je vybaven rozšířenými funkcemi pro použití v rozhlehlých sítích a na páteřních spojích. Statické routování, výkonné nástroje pro QoS řízení provozu a zabezpečení dovolují poskytovatelům ISP a správcům sítí kontrolovat a efektivně spravovat data sítí.
Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 128 pravidel a 128 VLAN rozhraní.
Přepínače řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!
Možný monitoring mobilní aplikací CloudViewer.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 8x RJ-45 10/100/1000 Base-T, 2x SFP 1000 Base-SX/LX/BX (kompat. s 100 Base-FX a 2500 Base-X), 4x SFP+ 10G Base-SR/LR, 1x RJ-45 (RS-232) sériový port konzole
Paměť: 32k MAC adres, 32 Mbit buffer
Propustnost: sběrnice 106 Gbps, provozně 78,87 Mpps (64B)
Podpora přenosu: Jumbo Frame 10 KB
Provedení: DIN lišta, na zeď

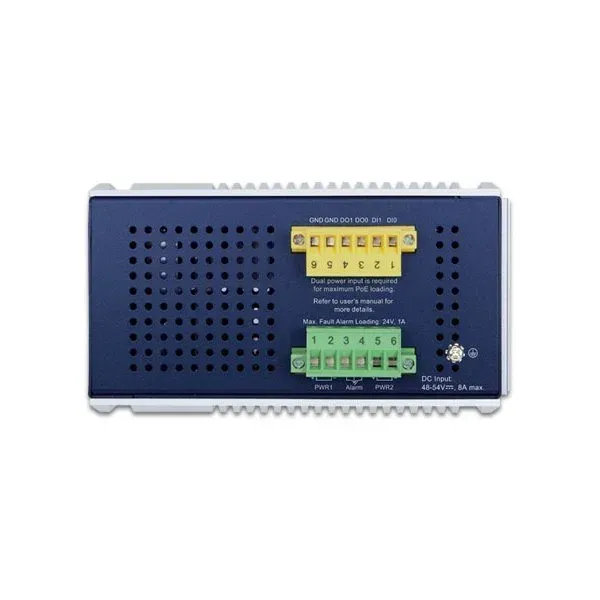

Napájení: zdroj redundantní, 48-54 V DC (pro PoE++ využití je třeba 52 V a vyšší), celkový příkon do 430 W (zdroj není součástí balení)
Ochrana: ESD vzduchem do 8 KV DC, kontaktně do 6 KV DC
Provozní teplota: -40 až +75 °C, vlhkost do 95 %
Rozměry: 152 x 135 x 76 mm
Hmotnost: 1619 g
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Řízení přístupu: Protokol ACL založený na IP a MAC, 256 záznamů
L3 routing: 128 pravidel, 128 VLAN rozhraní, RIPv2, IPv4 OSPFv2, IPv6 OSPFv3
ACL filtr a bonding:

• IP ACL, filtrace provozů dle IP adresy, protokolu, portu
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
  Priorizace provozu QoS: 8 úrovní, priorizace dle čísla portu, 802.1p priority, 802.1Q VLAN tagu či DSCP/TOS v IP paketu
  Port shaper nastavení v rozpětí 500 kb - 1000 Mbps
  Podpora VLAN:
• IEEE 802.1Q
• až 4K VLAN skupin, až 4095 VLAN ID
• Q-in-Q tunneling
• Private VLAN Edge (PVE)
• Protocol-based VLAN
• MAC-based VLAN
• Voice VLAN
• Multicast VLAN
• GVRP
  Spanning Tree Protocol:
• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
  Port mirroring: RX, TX, obojí, many-to-one
  Agregace linek: IEEE 802.3ad LACP, 4 porty ve 3 skupinách
  Multicast IGMP: IGMP v1/v2/v3, až 255 skupin, podpora režimu IGMP querier mode, MLD v1/ v2
  Autentizace připojených zařízení: IEEE 802.1x (RADIUS), TACACS+, IP+MAC binding
  DHCP Snooping: ano (blokace cizích DHCP serverů)
  LLDP: ano (automatická detekce typu připojených zařízení)
  PoE funkce:
  Celkový napájecí výkon: 360 W, IEEE 802.3bt PoE++
  Počet injektorů: 8x až 95 W
  Typ napájení: End-span, Mid-span, UPoE
  Pokročilé funkce:
• integrovaný plánovač pro plánované vypnutí napájených koncových prvků
• detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení
• Extend režim pro podporu napájení až na vzdálenost 160 metrů
  Průmyslové vlastnosti:
  zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
  zařízení je odolné proti vibracím (IEC-60068-2-6)
  zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
  elektrická bezpečnost dle CE EN-60950
  EMC Elektronická kompatibilita (EMI):
  ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
  EMC požadavky na odolnost (EMS) :
  ČSN EN 55024 A1:2015 - Zařízení informační techniky
  ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
  ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
  ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
  ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
  ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
  ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
  ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
  ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
