Planet IGS-10020HPT průmyslový L2 switch

PLANET IGS-10020HPTv3
Průmyslový spravovatelný přepínač a konvertor 8x RJ-45 100/1000Base-T, 2x SFP 10/100/1000Base-X, podpora IPv6.
Web/SNMPv3 management, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP.
Možnost napájení v celém rozsahu 12 - 48 V DC, krytí IP30, hliníková skříň, pracovní teplota -40~75°C.
Diagnostika kabeláže. Přepěťová ochrana ESD+EFT LAN i napájecích portů do 6 kV. Montáž na DIN lištu nebo přímo na zeď.
Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
IGS-10020HPT je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí ERPS (Ethernet Ring Protection Switching), která má dobu zotavení a nalezení nové cesty do 50ms. Přepínač disponuje možností přesné synchronizace hodin v síti díky protokolu PTP (Precision Time Protocol) dle IEEE 1588v2. Je podporováno statické L3 routování pro až 32 pravidel a 128 VLAN rozhraní.
Přepínač je navíc vhodný pro různé aplikace ve vozidlech a monitorovací systém díky certifikaci e-Mark. Splňuje potřeby napájení a přenosu dat pro systém sledování, přenos videa a bezdrátové služby v dopravě.
Možný monitoring mobilní aplikací CloudViewer.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 sériový port konzole, 2 x DI/DO digitální logické rozhraní
Paměť: 8k MAC adres, buffer 4 Mb
Propustnost: sběrnice 20 Gbps, provozně 14,8 Mpps
Podpora přenosu: JumboFrame 9K
Verze IP protokolu: IPv4, IPv6

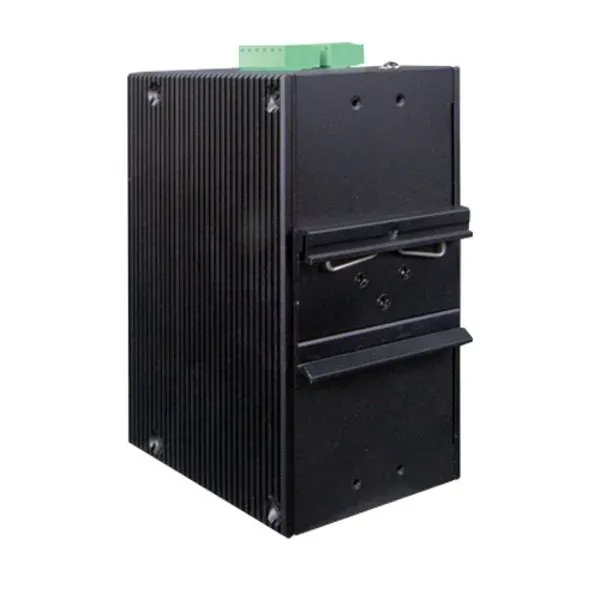

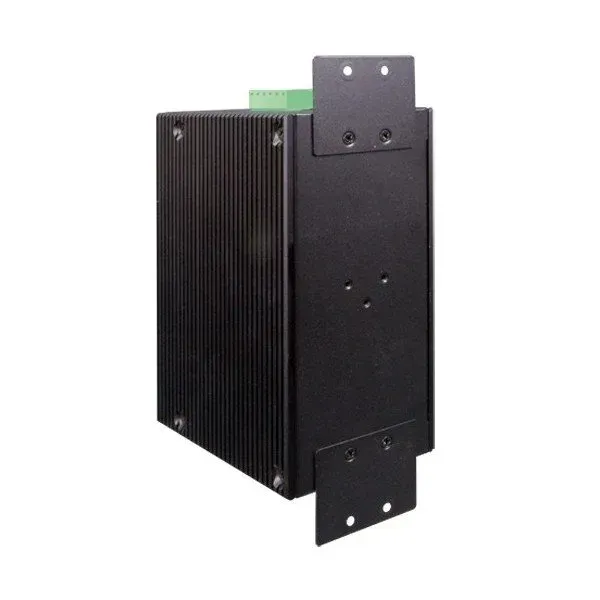

Provedení: DIN lišta, na zeď
Napájení: zdroj DC 12-48 V (zdroj není součástí balení)

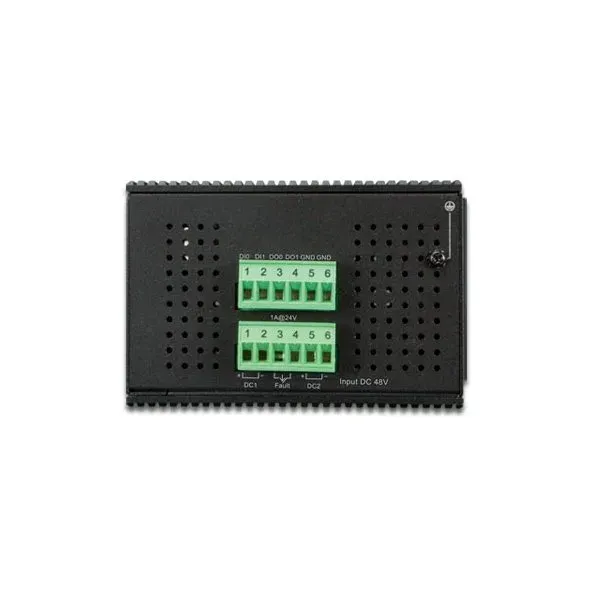

Ochrana: ESD do 6 kV, EFT do 6 kV, spínací poplachové relé (24 V/1 A) při výpadku primárního napájení, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď)
Provozní teplota: -40°C - 75°C, vlhkost do 95%
Certifikace: e-Mark E24 ECE-R 010
Rozměry: 152 x 107 x 72 mm
Hmotnost: 1096 g
POE funkce:
Celkový napájecí výkon: 60 W pro DC 12 V, 120 W pro DC 24 V, 240 W pro DC 48 V, IEEE 802.3af, IEEE 802.3at
Počet injektorů: 8x až 36 W
Typ napájení: End-span
Pokročilé funkce:

• integrovaný plánovač pro plánované vypnutí napájených koncových prvků
• detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení
  Funkce administrace:
  Správa: konzole přes RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
  Řízení přístupu: Protokol ACL založený na IP a MAC, ACL 256 pravidel
  L3 statický routing: 32 pravidel, 8 VLAN rozhraní
  ACL filtr a bonding:
• IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
  Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky
  Port shaper nastavení v rozpětí 500Mbps - 1000Mbps
  Podpora VLAN:
• IEEE 802.1Q
• až 255 VLAN skupin, až 4095 VLAN ID
• Q-in-Q tunneling
• Private VLAN Edge (PVE)
• MAC-based VLAN
• Protocol-based VLAN
• Voice VLAN
• Multicast VLAN Registration
  Spanning Tree Protocol:
• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
  Port mirroring: RX, TX, obojí
  Agregace linek: IEEE 802.3ad LACP, 8 portů v 6 skupinách
  Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
  Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding, 256 pravidel
  DHCP Snooping: ano (blokace cizích DHCP serverů)
  LLDP: ano (automatická detekce typu připojených zařízení)
  Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě
  Průmyslové vlastnosti:
  zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
  zařízení je odolné proti vibracím (IEC-60068-2-6)
  zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
  elektrická bezpečnost dle CE EN-60950
  EMC Elektronická kompatibilita (EMI):
  ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
  EMC požadavky na odolnost (EMS) :
  ČSN EN 55024 A1:2015 - Zařízení informační techniky
  ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
  ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
  ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
  ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
  ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
  ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
  ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
  ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
