Planet GPON, 10G XGS-PON OLT, 2 GbE, 10G SFP+, 1 AC + 1 DC (G.984/G.988, 128 ONUs)

PLANET XGPL-1000
Kompaktní Combo OLT (Optical Line Terminal) pro nasazení GPON, XG-PON a XGS-PON sítí v aplikacích FTTx s podporou až 128 ONT/HGU zařízení na jeden PON port.

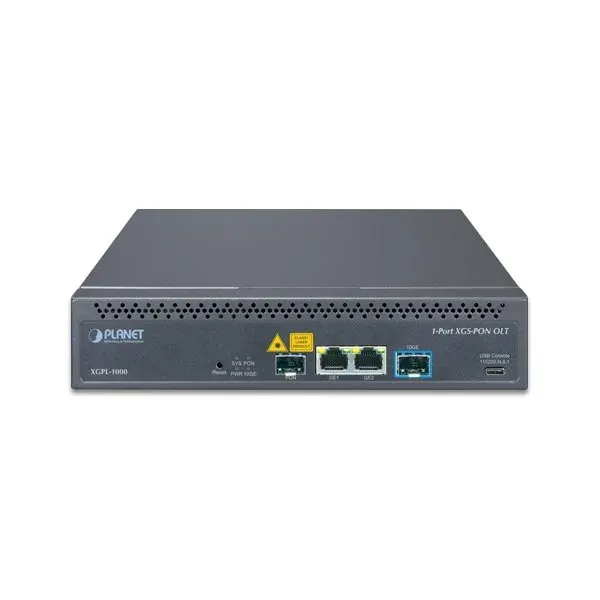

Zařízení disponuje jedním XG(S)-PON / GPON Combo SFP+ PON portem, dvěma porty 10/100/1000Base-T RJ-45 a jedním 10G SFP+ uplink portem kompatibilním rovněž s 1000Base-X SFP transceivery. V režimu XGS-PON dosahuje symetrické přenosové rychlosti 9,953 Gbps pro downstream i upstream, přičemž maximální přenosová vzdálenost mezi uzly sítě činí 20 km po jednovidovém optickém vlákně 9/125 µm. Dělicí poměr PON portu je až 1 : 128, což umožňuje efektivní připojení velkého počtu koncových zařízení prostřednictvím pasivního optického rozbočovače.
XGPL-1000 podporuje IPv4/IPv6 softwarové VLAN směrování, pokročilé funkce vrstvy 2 (IEEE 802.1Q, Q-in-Q, RSTP, IGMP/MLD snooping) a dynamické přidělování šířky pásma (DBA) na PON rozhraní. Správa je dostupná přes webové rozhraní, Telnet, konzoli, SNMP a zabezpečené připojení SSHv2. Zařízení je vybaveno redundantním napájením – 100–240 V AC a 12 V DC – pro zvýšení spolehlivosti provozu.

• Jeden XG(S)-PON / GPON Combo SFP+ PON port s podporou koexistence tří režimů: GPON, XG-PON a XGS-PON prostřednictvím různých optických modulů.
• Symetrická přenosová rychlost až 9,953 Gbps downstream i upstream v režimu XGS-PON; maximální dosah 20 km na jednovidovém vlákně.
• Vysoký dělicí poměr 1 : 128 na jeden PON port pro připojení až 128 ONT/HGU zařízení přes pasivní optický rozbočovač.
• Jeden 10G SFP+ uplink port s podporou 10GBase-SR/LR i zpětně kompatibilní s 1000Base-SX/LX/BX SFP transceivery pro flexibilní volbu přenosové vzdálenosti.

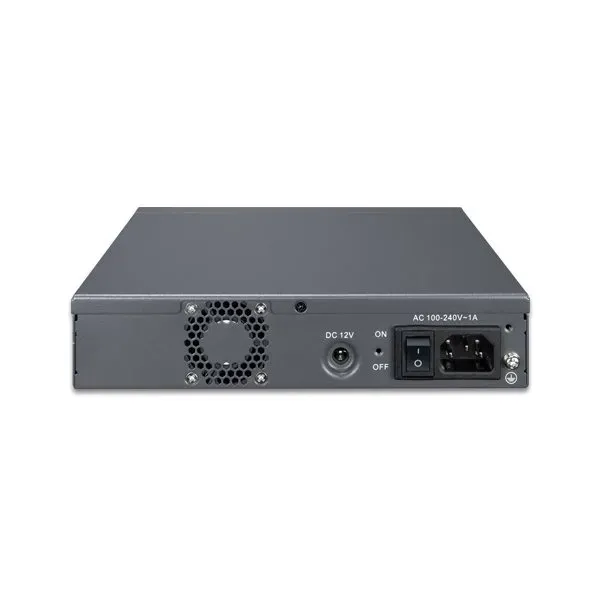

• Redundantní napájení AC 100–240 V a DC 12 V pro nepřetržitý provoz i při výpadku jednoho zdroje.
• Podpora dynamického přidělování šířky pásma (DBA), Service Level Agreement (SLA) a přístupových kontrolních seznamů (ACL) pro efektivní správu provozu.
• Funkce automatického zjišťování ONT, vzdálené aktualizace firmware a detekce výpadku napájení pro snadnou správu sítě.
• Podpora IPv4/IPv6 softwarového VLAN směrování, statického routingu, NAT, DMZ a WAN režimů DHCP, PPPoE a statická IP.
• Zabezpečení provozu šifrováním dat na PON rozhraní, DHCP snoopingem, dynamickou inspekcí ARP a autentizací TACACS+.
  Přepínání a QoS
  Přepínací kapacita zařízení činí 30 Gbps s propustností 44,64 Mpps v architektuře Store-and-Forward. Na všech přepínacích portech jsou k dispozici 4 prioritní fronty s plánováním Weighted Round Robin (WRR) nebo Strict Priority. Klasifikace provozu je možná podle IEEE 802.1p CoS, DSCP, Precedence nebo VLAN ID. Tabulka MAC adres pojme až 8000 záznamů.
  Multicast a bezpečnost vrstvy 2
  Zařízení podporuje IGMP snooping v1/v2 pro IPv4 a MLD snooping v1/v2 pro IPv6 s kapacitou až 256 multicastových skupin a režimem Querier. Funkce ochrany před broadcastovou bouří, izolace portů a VLAN segmentace zajišťují bezpečné oddělení provozu jednotlivých uživatelů na sdíleném PON médiu.
  Správa a diagnostika
  Správa zařízení je dostupná přes konzolový USB port, webové rozhraní (HTTPS), Telnet CLI, SNMP v1/v2c/v3 a zabezpečené SSHv2 připojení. Zařízení podporuje SNMP RMON skupiny 1, 2, 3 a 9, vzdálený syslog, NTP, DHCP server/relay/snooping, DHCPv6 server/relay a síťovou diagnostiku pomocí ICMP ping a Traceroute.
  ZÁKLADNÍ SPECIFIKACE
  PON port: 1× XG(S)-PON / GPON Combo SFP+ slot (konektor N2_C+)
  Přenosová rychlost GPON: downstream 2,488 Gbps / upstream 1,244 Gbps
  Přenosová rychlost XG-PON: downstream 9,953 Gbps / upstream 2,488 Gbps
  Přenosová rychlost XGS-PON: downstream 9,953 Gbps / upstream 9,953 Gbps
  Maximální počet ONT/HGU: 128 na jeden PON port
  Dělicí poměr: až 1 : 128
  Přenosová vzdálenost: až 20 km (jednovidové vlákno 9/125 µm)
  Vlnová délka XG(S)-PON: upstream 1270 nm / downstream 1577 nm
  Vlnová délka GPON: upstream 1310 nm / downstream 1490 nm
  Ethernetové porty: 2× 10/100/1000Base-T RJ-45
  Uplink port: 1× 10GBase-SR/LR SFP+ (zpětně kompatibilní s 1000Base-X SFP)
