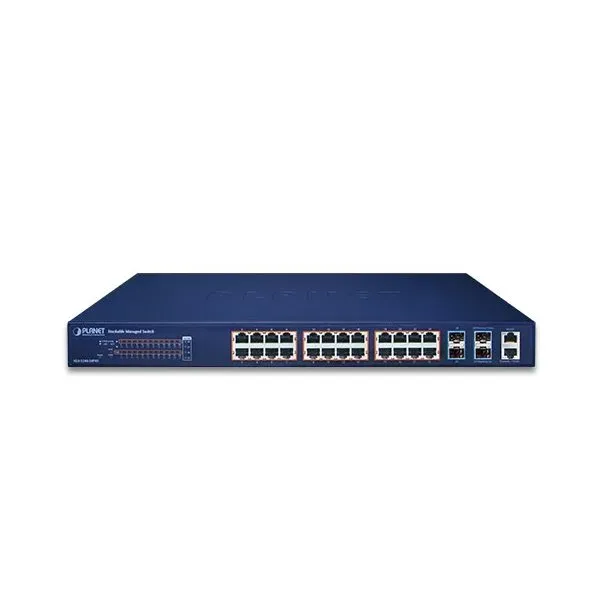

OPRAVENÉ - Planet SGS-5240-24P4X L2/L3 PoE switch

PLANET SGS-5240-24P4X
Administrovatelný L2/L3 PoE switch, 24× GbE RJ-45, 4× 10Gb SFP+ (2 sloty využitelné pro stohování), 2× RJ-45 (konzole + management), podpora PoE napájení 802.3af/at (PoE budget 370 W).
L3 statické routování, VLAN 802.1Q až 4K VLAN skupin, Q-in-Q, QoS, STP/RSTP/MSTP, podpora BPDU & root guard, 802.1x, RADIUS/TACACS+, IGMP v1/v2/v3, IP/MAC/Time ACL, DHCP snooping, správa Web/SNMP/Telnet/konzole, SSHv2/SSLv3, IPv4/IPv6 hardware routování.
Diagnostika SFP-DDM, rackmount 19"/1U, napájení AC 100-240 V.
Kombinovaný 10Gbitový a Gigabitový spravovatelný přepínač pracující na 2. a 3. vrstvě modelu OSI. Je vybaven rozšířenými funkcemi pro použití v rozhlehlých sítích a na páteřních spojích. Statické routování, výkonné nástroje pro QoS řízení provozu a zabezpečení dovolují poskytovatelům ISP a správcům sítí kontrolovat a efektivně spravovat data sítí, jejichž součástí bude přepínač vybaven například v roli centrálního prvku.
Výkonná stohovací funkce umožňuje rozšiřovat kapacitu centrálních přepínačů včetně plánování jejich celkové propustnosti.
Provozně je zařízení vybaveno výkonnou architekturou s propustností interní sběrnice až 128 Gbps. Je možné vytvořit a spravovat až 4000 VLAN skupin. Pro "trunkové" spoje je možné vytvořit až 26 skupin po 8 portech pro každou skupinu. Přepínač disponuje filtrací provozu na základě IP adres a dalších parametrů TCP/IP.
Zařízení se spravuje s pomocí webového prohlížeče nebo prostřednictvím SNMP utility s podporou protokolu SNMPv2c i šifrovaného SNMPv3, je podporována současná správa protokoly IPv4 a IPv6 ve formě Dualstack.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 24× GbE RJ-45, 4x 10Gb SFP+ (2 sloty využitelné pro stohování), 2× RJ-45 (konzole + management)
Paměť: 16k MAC adres, buffer 1,5 MB
Propustnost: sběrnice 128 Gbps, provozně 95,23 Mpps (64b)
Podpora přenosu: JumboFrame 9 KB
Verze IP protokolu: IPv4, IPv6
Provedení: rackmount 1U
Napájení: zdroj AC 100–240 V (50/60 Hz), celkový příkon do 21 W (bez PoE)
Ochrana: ESD do 6kV
-->
Provozní teplota: 0 až +50 °C
Rozměry: 440 × 280 × 44 mm
Hmotnost: 4,1 kg
PoE funkce:
Celkový napájecí výkon: 370 W, 802.3af, 802.3at
Počet injektorů: 24× až 30 W
Typ napájení: End-span
Funkce administrace:
Správa: konzole přes RJ-45 (RS-232), Telnet, Web, SSH/SSL, SNMP v1/v2c/v3
Řízení přístupu: Protokol ACL založený na IP/MAC/času
L3 statický routing: 32 VLAN rozhraní, IPv4/IPv6 hardware static routování (256/128 záznamů)
ACL filtr a bonding:

• IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků, až 900 pravidel
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit, až 900 pravidel
  Priorizace provozu QoS: 8 prioritních front, priorizace provozu dle IEEE 802.1p, 802.1Q a dle COS/DSCP/IP, možnost nastavení omezení posílaných paketů na port a dle na QoS pravidel
  Port shaper: nastavení v rozpětí 100 Kbps – 1000 Mbps
  -->
  Podpora VLAN:
• IEEE 802.1Q
• až 4000 VLAN skupin
• IEEE 802.1ad Q-in-Q tunneling/stacking
• IEEE 802.1v Protocol-based VLAN
• Port/MAC-based VLAN
• IP Subnet-based VLAN
• Voice VLAN
• GVRP pro VLAN management, až 256 VLAN
  Spanning Tree Protocol:
• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
• BPDU Guard, BPDU filtrování a BPDU transparent
• Root Guard
• STP-based loopback detekce
  Port mirroring: RX, TX, RX+TX, many to one, remote port mirror (RSPAN)
  Agregace linek:
• IEEE 802.3ad LACP, 8 portů ve 26 trunk skupinách
• až 80 Gbps bandwidth (full duplex mód)
• Load Balance algoritmus:
• Source IP/destination IP/Source + destination IP
• Source MAC/destination MAC/Source + destination MAC
  Multicast IGMP: IGMP v1/v2/v3, podpora režimu IGMP querier mode
  Autentizace připojených zařízení: IEEE 802.1x (RADIUS), MAC/web, local/RADIUS
  DHCP Snooping: ano (blokace cizích DHCP serverů)
  LLDP: ano (automatická detekce typu připojených zařízení)
  Diagnostika kabeláže: stanovuje délku kabeláže a případnou vzdálenost k závadě
