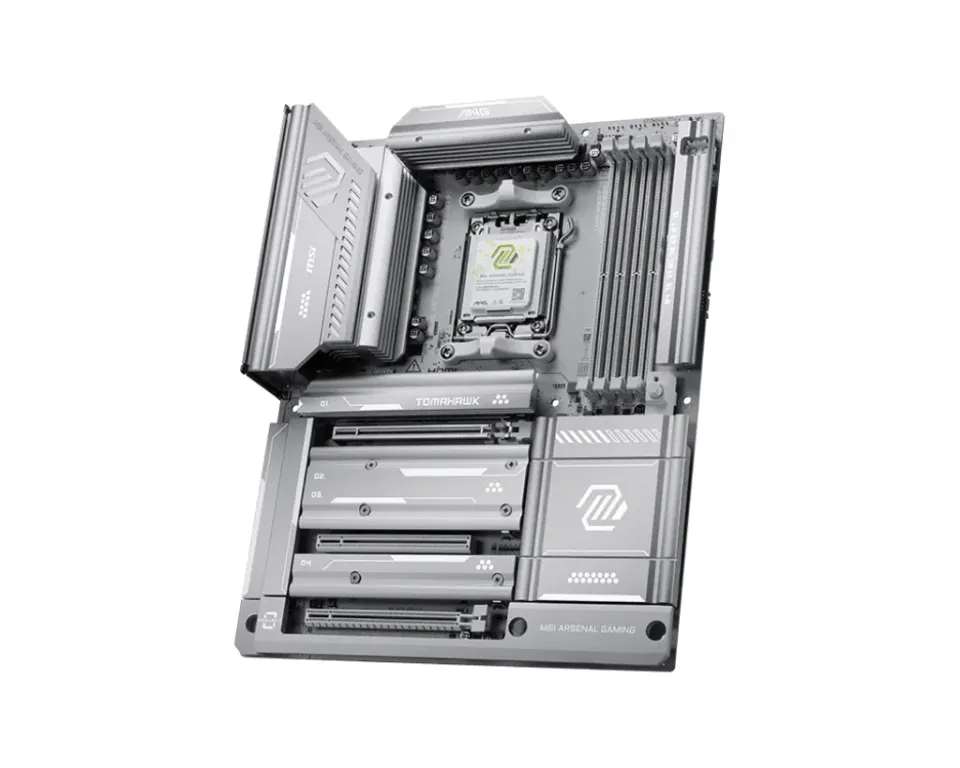

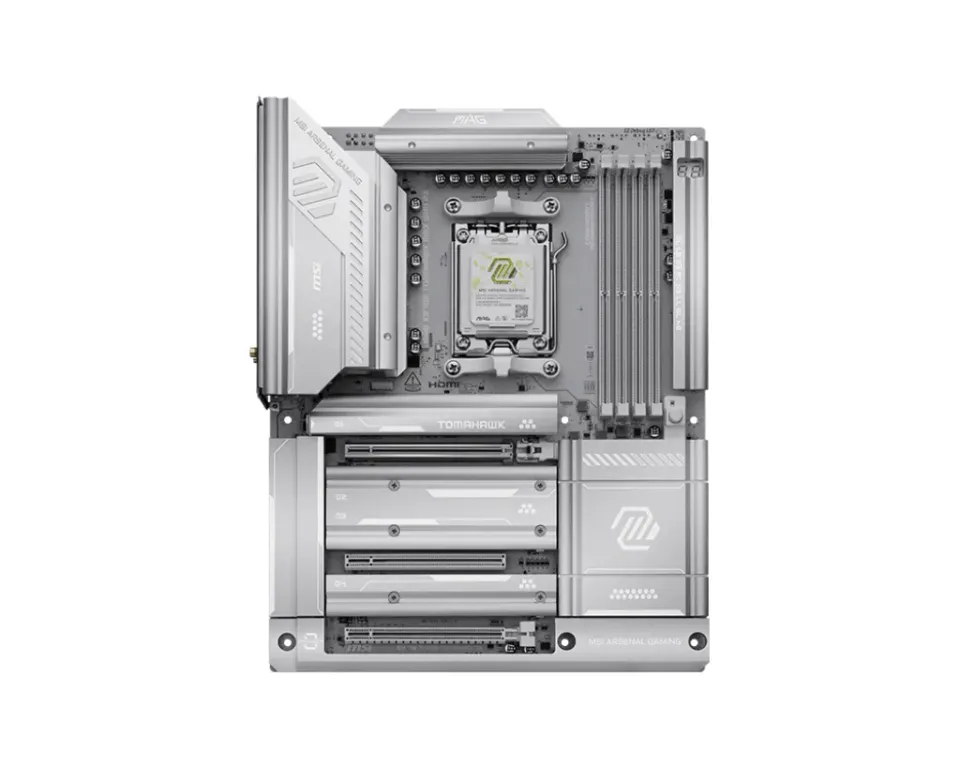

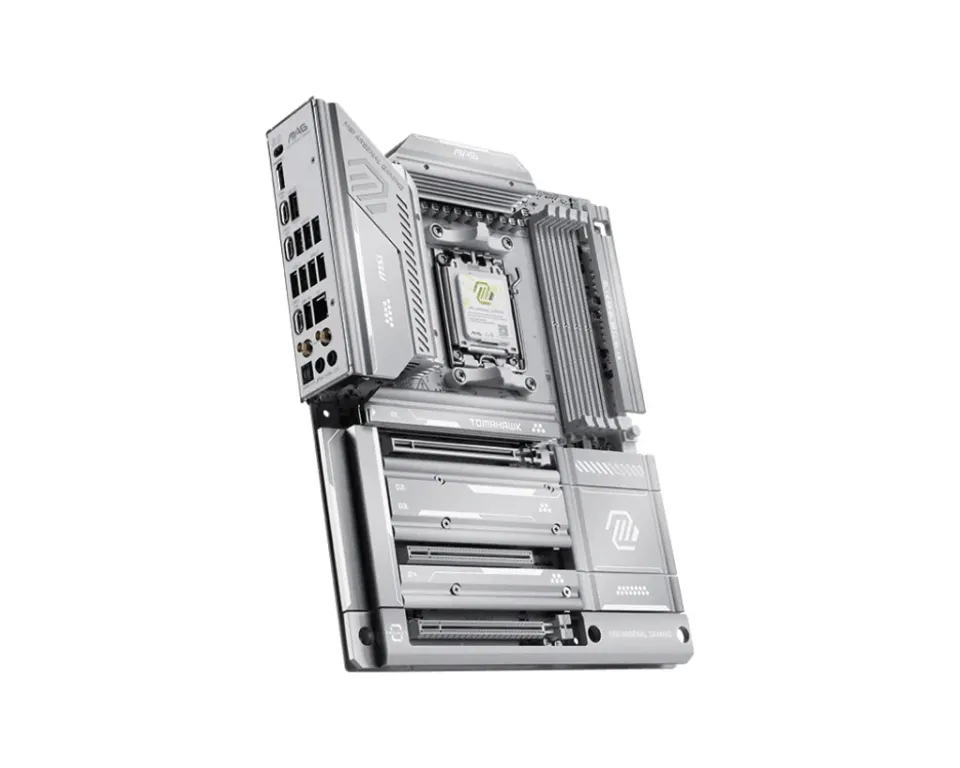

MSI MAG X870E TOMAHAWK MAX WIFI PZ/AM5/ATX

MSI MAG X870E TOMAHAWK MAX WIFI PZ

• Frozr Guard
• EZ DIY
• EZ OC
• Audio Boost 5

Chipset: AMD X870E
Rozměrový formát: ATX (304,8x243,84mm)
Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000
Patice procesoru: AM5

Paměť:

• 4x DDR5 UDIMM, maximální kapacita paměti 256GB, podpora paměti 8400-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s
• max. frekvence přetaktování:
  • 1DPC 1R rychlost až 8400+ MT/s
  • 1DPC 2R rychlost až 6400+ MT/s
  • 2DPC 1R rychlost až 6400+ MT/s
  • 2DPC 2R rychlost až 6400+ MT/s
• podpora AMD POR Speed a JEDEC Speed
• podpora přetaktování paměti a AMD EXPO™
• podpora Non-ECC, bez vyrovnávací paměti
• podpora CUDIMM, pouze Clock Driver bypass mode
• dvoukanálová architektura paměti

Grafické výstupy:
(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)

• 1x HDMI™ 2.1 s portem FRL, maximální rozlišení 8K 60Hz
• 2x DisplayPort USB4® typu C, podpora DisplayPort 1.4 s HBR3 přes USB typ C, maximální rozlišení 4K 120Hz

Zvuková karta: kodek Realtek® ALC4080, 7.1kanálový zvuk, podpora přehrávání až 32bit/384 kHz (na předním panelu), podpora výstupu S/PDIF
Ethernet: Realtek® 8126 5G LAN
WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4 (bezdrátový modul je předinstalován ve slotu M.2 Key-E)
Rozšiřující sloty: 3x PCI-E x16:

• PCI_E1 Gen PCIe 5.0 x16
• PCI_E2 Gen PCIe 3.0 x1
• PCI_E3 Gen PCIe 4.0 x4

PCI_E1:

• podpora PCIe 5.0 x16 (pro procesory Ryzen™ 9000/7000)
• podpora PCIe 4.0 x8 (pro procesory Ryzen™ 8700/8600/8400)
• podpora PCIe 4.0 x4 (pro procesory Ryzen™ 8500/8300)

Úložný prostor:
celkem podporuje 4 sloty M.2 a 4 porty SATA 6Gb/s

• M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 22110/2280 zařízení
• M.2_2 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení
• M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení
• M.2_4 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení
• 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/10 pro úložná zařízení SATA a podpora RAID 0/1/(5)/10 pro úložná zařízení M.2 NVMe

USB:
Zadní USB (celkem 12 portů)

• 2x USB 4.0 40Gb/s (typ C)
• 1x USB 3.2 Gen 2 10Gb/s (typ C)
• 2x USB 3.2 Gen 2 10Gb/s (typ A)
• 3x USB 3.2 Gen 1 5Gb/s (typ A)
• 4x USB 2.0

Přední USB (celkem 9 portů)

• 1x USB 20Gb/s (typ C)
• 4x USB 5Gb/s (typ A)
• 4x USB 2.0

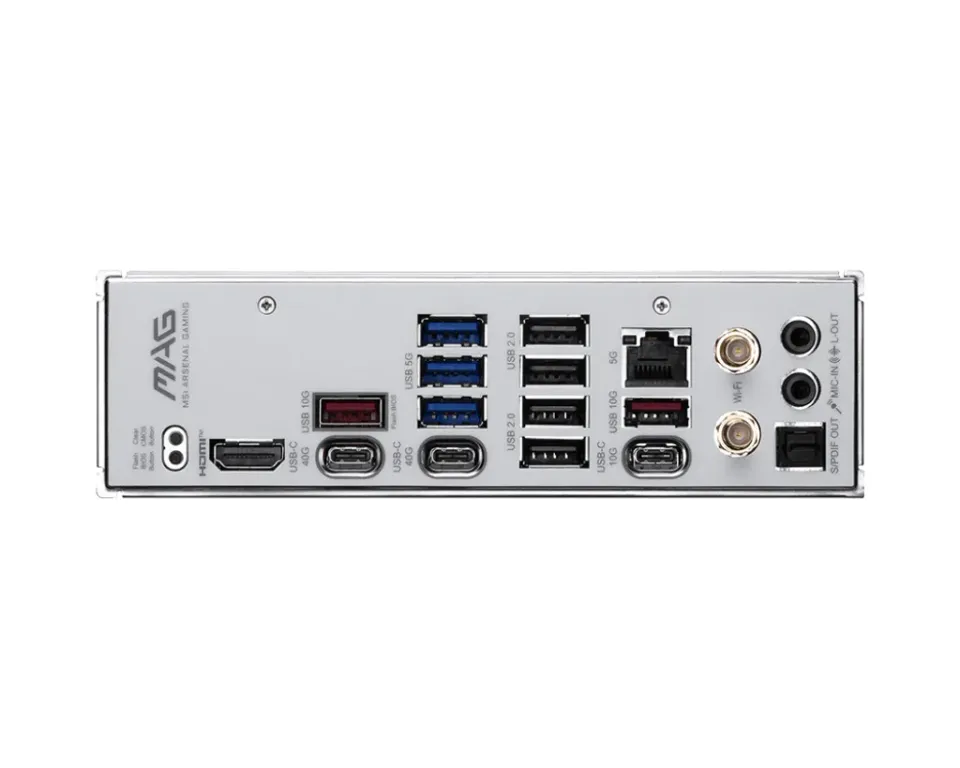

Porty na zadním panelu:

• 2x USB 4.0 40Gb/s (typ C)
• 1x USB 3.2 Gen 2 10Gb/s (typ C)
• 2x USB 3.2 Gen 2 10Gb/s (typ A) červený
• 3x USB 3.2 Gen 1 5Gb/s (typ A)
• 4x USB 2.0
• 1x HDMI™
• 1x RJ-45 5G LAN
• 1x Wi-Fi/Bluetooth
• 2x audio konektor
• 1x S/PDIF out
• 1x tlačítko Flash BIOS
• 1x tlačítko Clear CMOS

Interní porty:
Napájení

• 1x napájecí konektor (ATX_PWR)
• 2x napájecí konektor (CPU_PWR)
• 1x napájecí konektor (PCIE_PWR 8pin)
  Související s ventilátorem a chlazením
• 1x ventilátor CPU
• 1x kombinovaný ventilátor (Pump_Sys Fan)
• 6x systémový ventilátor
  Související s úložištěm
• 4x SATA 6Gb/s konektor
• 4x slot M.2 (M-Key)
  USB
• 4x USB 2.0
• 4x USB 5Gb/s (typ A)
• 1x USB 20Gb/s (typ C)
  Osvětlení LED
• 3x adresovatelný V2 RGB LED konektor (JARGB_V2)
• 1x RGB LED konektor (JRGB)
• 4x EZ Debug LED
• 1x EZ Digit Debug LED
• 1x EZ Detection Memory LED
  Ostatní
• 1x EZ Conn-header (JAF_2)
• 2x Front Panel (JFP)
• 1x Chassis Intrusion (JCI)
• 1x Front Audio (JAUD)
• 1x TPM pin header (podpora TPM 2.0)
• 2x Direct OC Jumper (JBCLK)

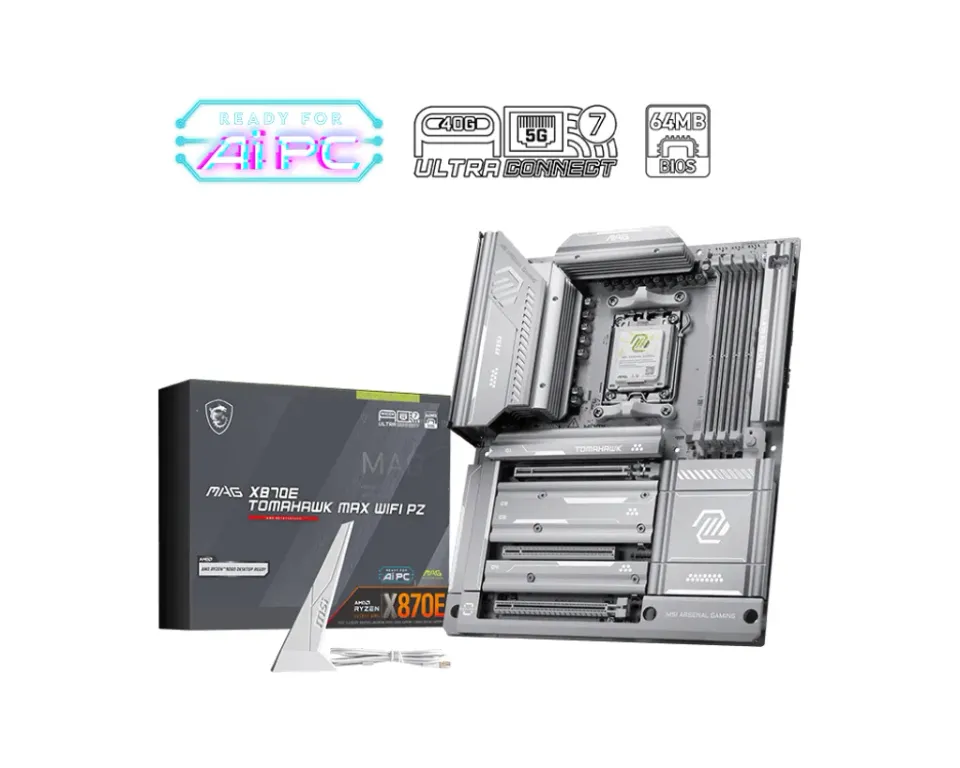

Příslušenství:

• 2x SATA 6Gb/s kabel
• 1 na 3 EZ Conn-kabel (V2)
• EZ Front Panel kabel
• EZ Wi-Fi anténa
• M.2 šroub
• USB Drive
• sada nálepek
• 3x EZ M.2 Clip II
• EZ M.2 Clip II Remover (klíč)
• uživatelská příručka

Odkaz na stránku výrobce: https://www.msi.com/Motherboard/MAG-X870E-TOMAHAWK-MAX-WIFI-PZ
