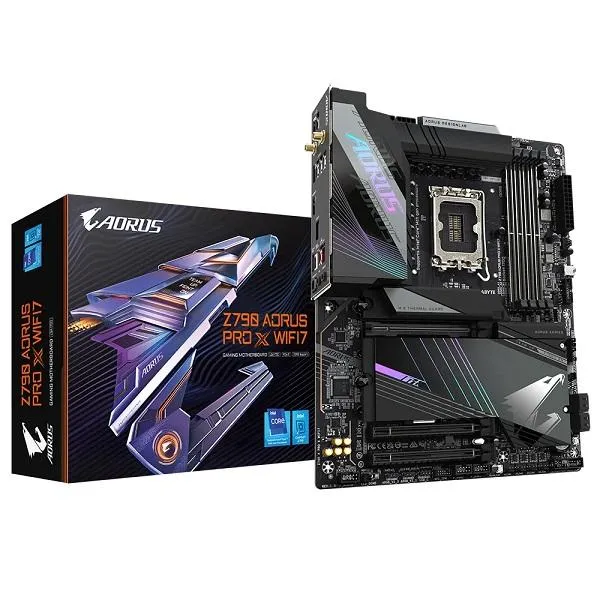

GIGABYTE Z790 AORUS PRO X WIFI7

Podporuje 14. a 13. procesor Intel® Core™
Digitální dvojče 18+1+2 fáze VRM řešení
Dvoukanálové DDR5:4DIMM s podporou paměťových modulů XMP 3.0
Slot PCIe UD X: Slot PCIe 5.0 x16 s 10x pevností pro grafickou kartu
EZ-Latch Click: chladiče M.2 s bezšroubovým designem
EZ-Latch Plus:M.2 sloty s rychloupínací konstrukcí
Propojení panelu senzoru: Integrovaný video port pro bezproblémové nastavení panelu v šasi
UC BIOS:Intuitivní uživatelské rozhraní zaměřené na uživatele s funkcí rychlého přístupu
Ultra rychlé úložiště: 5M.2 sloty, včetně 1* PCIe 5.0 x4
Efektivní celková tepelná ochrana: VRM Thermal Armor Advanced & M.2 Thermal Guard XL
Rychlé síťové připojení: 5GbE LAN & Wi-Fi 7 s anténou s ultra vysokým ziskem
Rozšířená konektivita: HDMI, přední a zadní USB-C® 20 Gb/s
Zvuk s vysokým rozlišením: ALC1220 a kondenzátory pro audiofily

procesor
Patice LGA1700: Podpora mezipaměti L3 procesorů Intel® Core™, Pentium® Gold a Celeron® 14., 13. a 12. generace
se liší podle CPU

• Další informace naleznete v části „Seznam podpory CPU“.

Čipová sada
Čipová sada Intel® Z790 Express
Paměť
Podpora DDR5 8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000( OC) / 6800 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800 / Paměťové moduly 4000 MT/s
4 x DDR5 DIMM patice podporující až 192 GB (kapacita 48 GB single DIMM) systémové paměti Dvoukanálová paměťová architektura
Podpora ECC paměťových modulů DIMM bez vyrovnávací paměti 1Rx8/2Rx8 (fungují v režimu bez ECC)
Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16
Podpora paměťových modulů Extreme Memory Profile (XMP)

(Konfigurace CPU a paměti může ovlivnit podporované typy paměti, rychlost přenosu dat (rychlost) a počet modulů DRAM , další informace najdete v "Seznamu podpory paměti".)
Palubní grafika
Integrovaný grafický procesor-Intel® HD Graphics podpora:

• 1 x port USB Type-C® s podporou video výstupů USB 2.0 a DisplayPort
  a maximální rozlišení 1920 x 1080 @ 30 Hz
• 1 x port HDMI s podporou maximálního rozlišení 4096 x 2160 @ 60 Hz

• Podpora pro HDMI 2.1 verze a HDCP 2.3.
  ** Podpora nativních portů kompatibilních s HDMI 2.1 TMDS.

(Grafické specifikace se mohou lišit v závislosti na podpoře CPU nebo grafické karty.)
Zvuk
Kodek Realtek® ALC1220-VB

• Výstupní konektor na zadním panelu podporuje zvuk DSD.

Zvuk s vysokým rozlišením
2/4/5.1/7.1 kanálů

• Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.

Podpora výstupu S/PDIF
LAN
Čip Realtek® 5GbE LAN (5 Gb/s/2,5 Gb/s/1 Gb/s/100 Mb/s)
Modul bezdrátové komunikace
Intel® Wi-Fi 7 BE200 (pro PCB rev. 1.0)

• 802.11a, b, g, n, ac, ax, be, s podporou frekvenčních pásem 2,4/5/6 GHz
• BLUETOOTH 5.3
• Podpora bezdrátového standardu 11be 320 MHz
  (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.)
  Rozšiřující sloty
  CPU:
• 1 x PCI Express x16 slot, podporuje PCIe 5.0 a běží na x16 (PCIEX16)

• Slot PCIEX16 sdílí šířku pásma s konektory M2C_CPU. Slot PCIEX16 funguje až v režimu x8, když je zařízení nainstalováno v konektoru M2C_CPU.

• Slot PCIEX16 podporuje pouze grafickou kartu nebo NVMe SSD. Pokud chcete nainstalovat pouze jednu grafickou kartu, nezapomeňte ji nainstalovat do slotu PCIEX16.

Čipová sada:

• 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x4 (PCIEX4_1)
• 1 x PCI Express x16 slot, podporuje PCIe 3.0 a běží na x4 (PCIEX4_2)
  Rozhraní úložiště
  CPU:
• 1 x M.2 konektor (Socket 3, M klíč, typ 25110/2580 PCIe 5.0 x4/x2 podpora SSD) (M2C_CPU)
• 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe Podpora 4.0 x4/x2 SSD) (M2A_CPU)
  Čipset:
• 1 x konektor M.2 (Socket 3, klíč M, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2Q_SB)
• 1 x konektor M.2 (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB)
• 1 x M.2 konektor (Socket 3, M klíč, typ 2280 SATA a podpora PCIe 4.0 x4/x2 SSD) (M2M_SB)
• 4 x Konektory SATA 6 Gb/s
  Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení NVMe SSD Podpora
  RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA
  USB
  Čipová sada:
• 2 x port USB Type-C®, s podporou USB 3.2 Gen 2x2 (1 port na zadním panelu, 1 port dostupný přes interní USB header)
• 1 x port USB Type-C® na desce, s podporou USB 2.0 (K dispozici pouze s grafickými procesory Intel® HD.)
• 2 x porty USB 3.2 Gen 2 Type-A (červené) na zadním panelu
• 2 x porty USB 3.2 Gen 1 dostupné přes interní USB header
• 2 x USB 2.0/ 1.1 porty na zadním panelu
  Čipová sada + rozbočovač USB 3.2 Gen 1:
• 4 x porty USB 3.2 Gen 1 na zadním panelu
  Čipová sada + rozbočovač USB 2.0:
• 4 porty USB 2.0/1.1 dostupné prostřednictvím interních konektorů USB
  Interní I/O konektory
  1 x 24pinový hlavní napájecí konektor ATX
  2 x 8pinový napájecí konektor ATX 12V
  1 x hlavička ventilátoru CPU
  1 x hlavička ventilátoru CPU/čerpadla vodního chlazení
  4 x hlavičky systémového ventilátoru
  2 x hlavičky systémového ventilátoru/čerpadla vodního chlazení
  3 x adresovatelné RGB Gen2 záhlaví LED pásku
  1 x RGB LED pásek záhlaví
  5 x M.2 Socket 3 konektory
  4 x SATA 6Gb/s konektory
  1 x přední panel header
  1 x přední panel audio header
  1 x USB Type-C® header, s USB 3.2 Gen 2x2 podpora
  1 x port USB Type-C® (DisplayPort), s podporou USB 2.0 (k dispozici pouze s grafickými procesory Intel® HD.)
  1 x konektor USB 3.2 Gen 1
  2 x konektor USB 2.0/1.1
  1 x záhlaví detekce šumu
  2 x Konektory přídavné karty Thunderbolt™
  1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
  1 x tlačítko Q-Flash Plus
  1 x resetovací tlačítko
  1 x resetovací propojka
  2 x hlavičky teplotního čidla
  1 x propojka Clear CMOS
  Konektory zadního panelu
  2 x porty USB 2.0/1.1
  2 x anténní konektory SMA (2T2R)
  4 x porty USB 3.2 Gen 1
  1 x port DisplayPort In (Poznámka)
  1 x port HDMI
  2 x porty USB 3.2 Gen 2 Type-A (červený)
  1 x USB Port Type-C®, s podporou USB 3.2 Gen 2x2
  1 x port RJ-45
  1 x optický konektor S/PDIF Out
  2 x audio jack
  I/O Controller
  iTE® I/O Controller Chip
  H/W monitorování
  Detekce napětí
  Detekce teploty
  Detekce rychlosti ventilátoru
  Detekce průtoku vodního chlazení
  Varování při selhání
  ventilátoru Řízení rychlosti ventilátoru

• Zda je podporována funkce řízení rychlosti ventilátoru (čerpadla), bude záviset na ventilátoru (čerpadla), který nainstalujete.

Detekce hluku
BIOS
1 x 256 Mbit flash
Použití licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinečné vlastnosti
Podpora pro GIGABYTE Control Center (GCC)

• Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.

Podpora pro Q-Flash
Podpora pro Q-Flash Plus
Podpora pro Smart Backup

Socket/patice: 1700
Typ paměti: DDR5
Výrobce: Gigabyte
