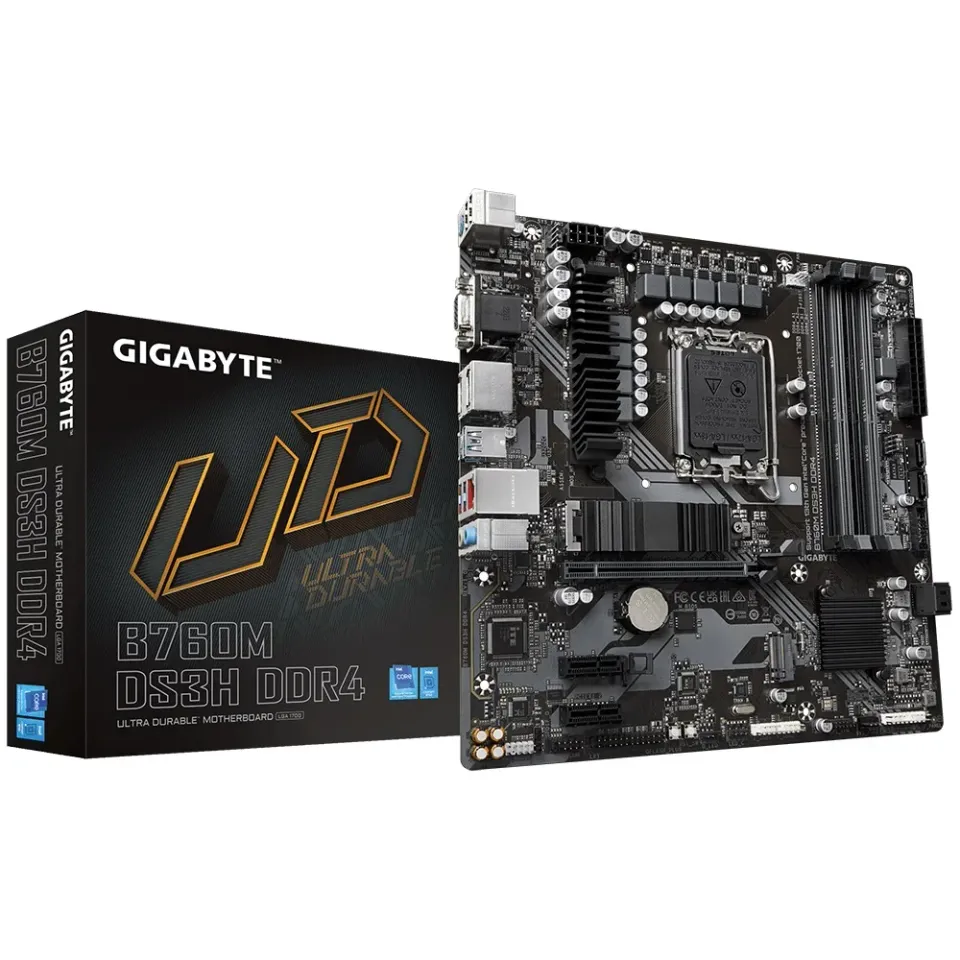

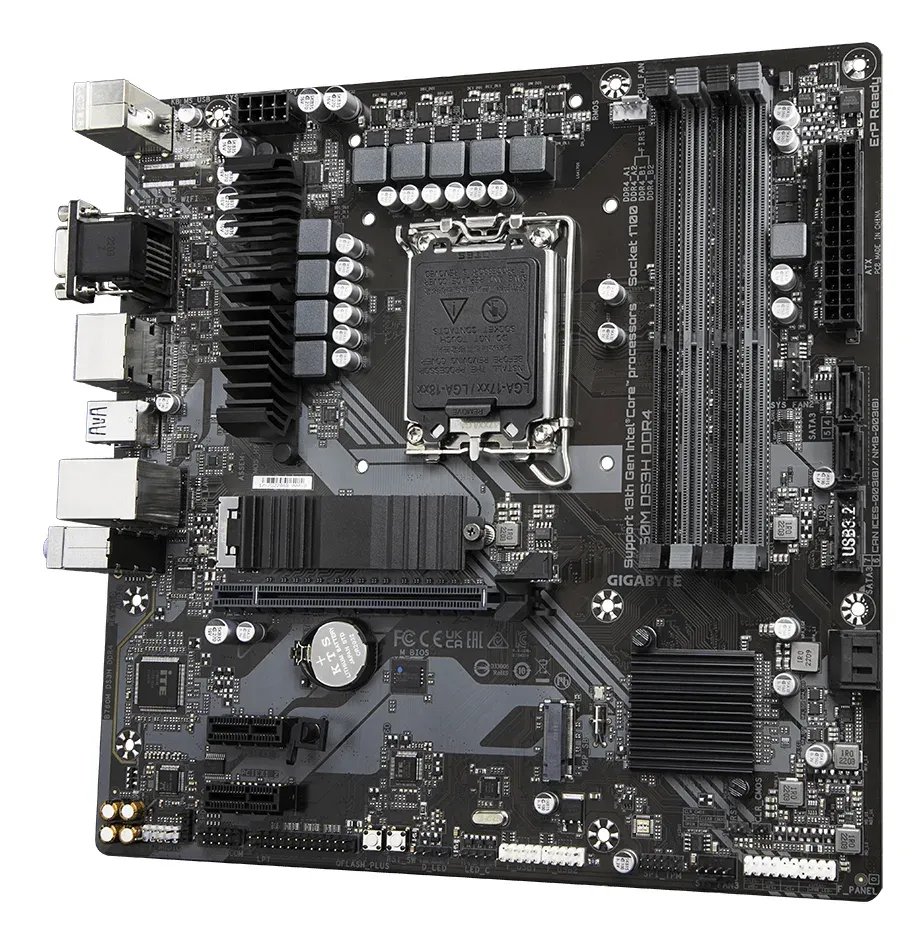

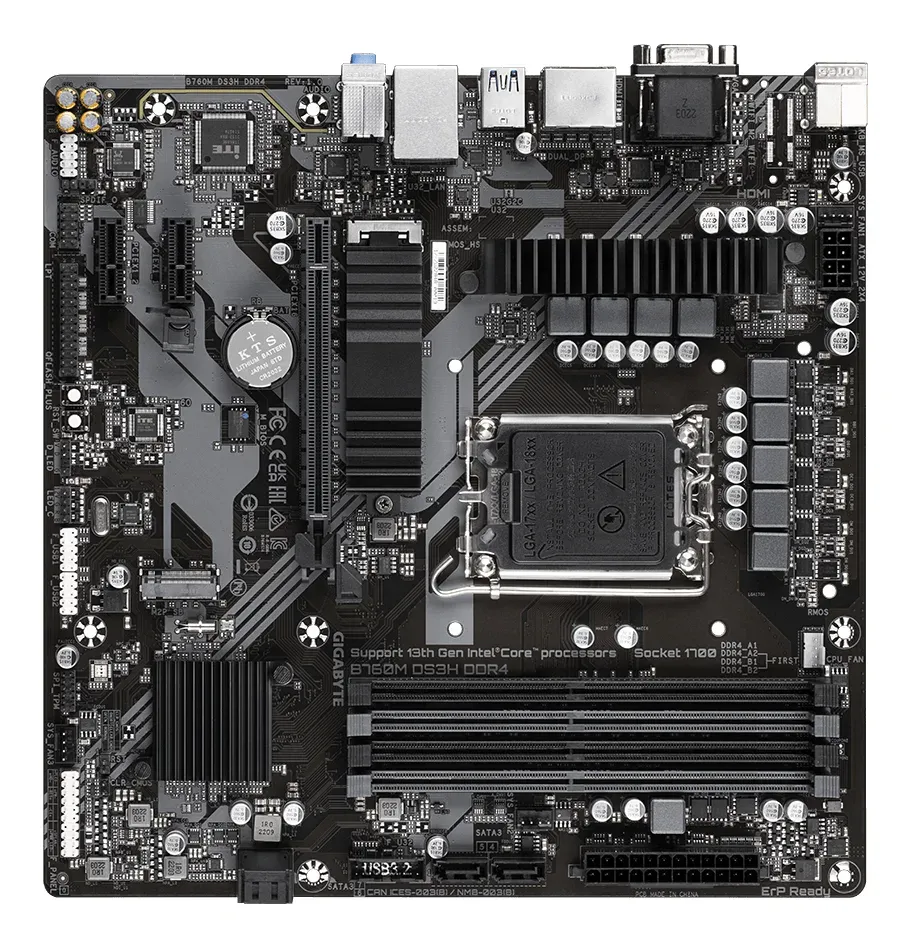

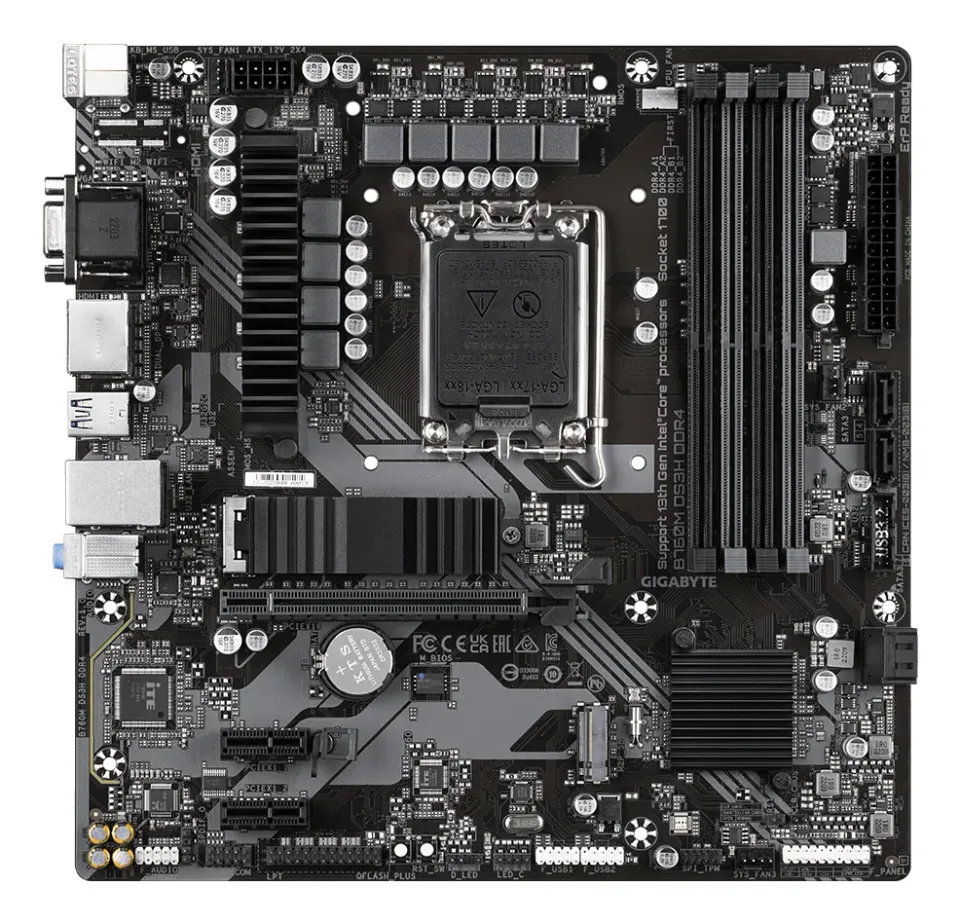

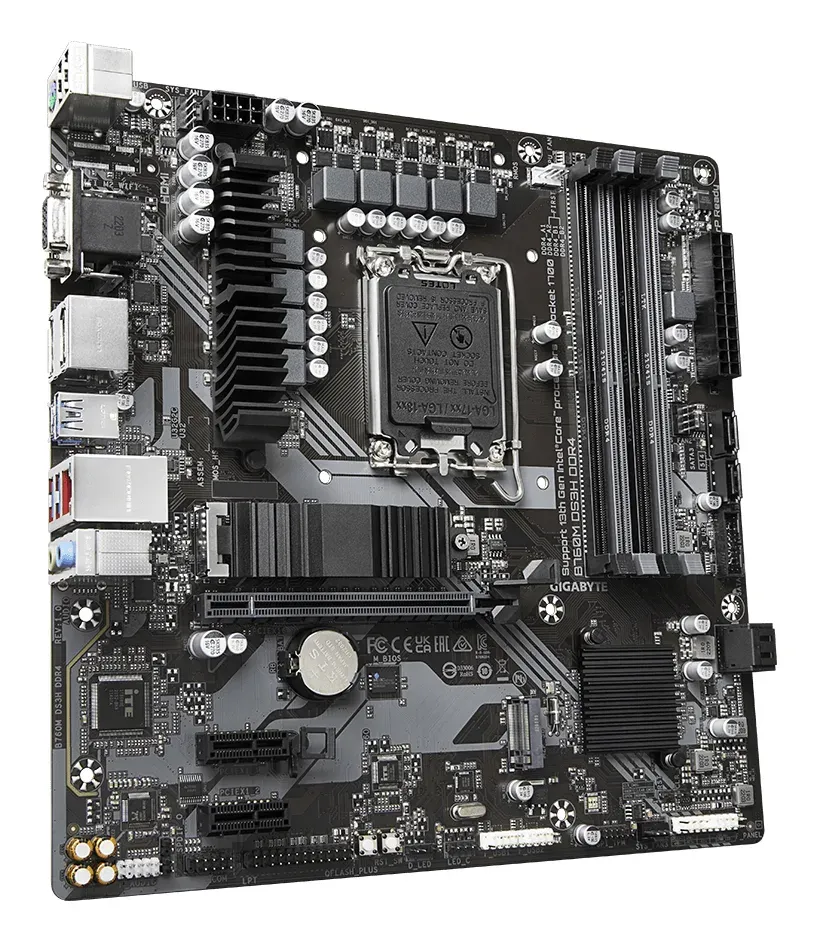

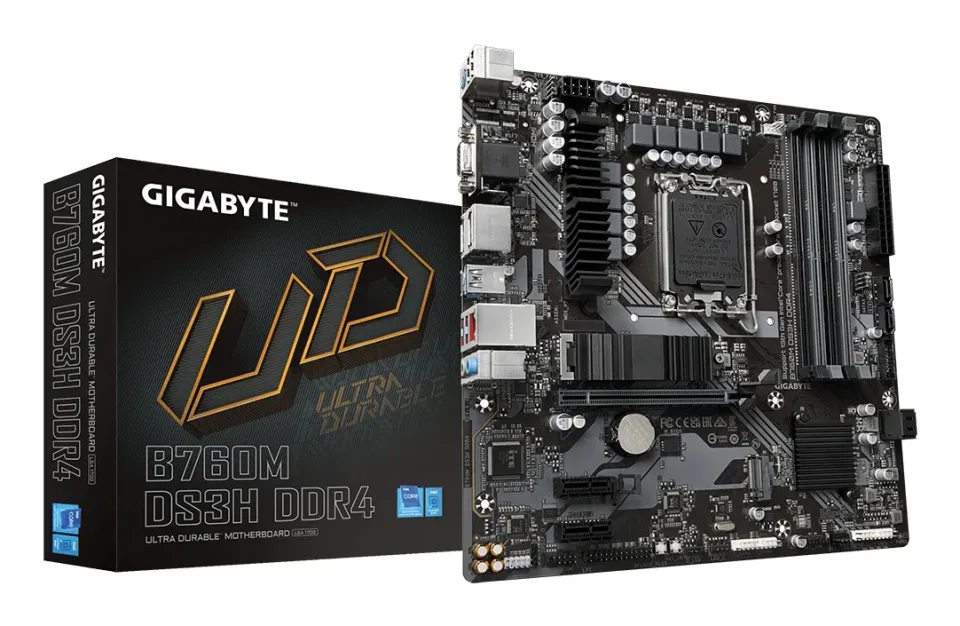

GIGABYTE MB Sc LGA1700 B760M DS3H DDR4, Intel B760, 4xDDR4, 1xDP, 1xHDMI, 1xD-Su

procesor
Patice LGA1700: Podpora procesorů Intel® Core ™, Pentium® Gold a Celeron® 13. a 12. generace
L3 cache se liší podle CPU
(Další informace naleznete v části „Seznam podpory CPU“.)

Čipová sada
Čipová sada Intel® B760 Express

Paměť
Podpora DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s paměťové moduly
4 x DDR DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti
Dvoukanálová architektura paměti
Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC)
Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16
Podpora paměťových modulů Extreme Memory Profile (XMP).
(Další informace naleznete v části „Seznam podpory paměti“.)

Palubní grafika
Integrovaný grafický procesor – podpora Intel ® HD Graphics:
1 x D-Sub port, podporuje maximální rozlišení 1920 x 1200 @ 60 Hz
1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz

• Podpora pro HDMI 2.0 verze a HDCP 2.3.
  1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz
• Podpora pro DisplayPort verze 1.2 a HDCP 2.3
  1 x DisplayPort s maximálním rozlišením 4096 x 2304 při 60 Hz
• Podpora pro verzi DisplayPort 1.2.
  (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.)

Podpora až čtyř displejů současně

Zvuk
Zvukový kodek Realtek®
Zvuk s vysokým rozlišením
2/4/5.1/7.1-kanál

• Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.
  Podpora výstupu S/PDIF

LAN
Čip Realtek ® 2,5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps)

Rozšiřující sloty
PROCESOR:
1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16
Čipová sada:
2 x PCI Express x1 sloty, podporující PCIe 3.0 a běžící na x1

Rozhraní úložiště
PROCESOR:
1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU)
Čipová sada:
1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB)
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA

USB
Čipová sada:
1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 2
5 x porty USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné přes interní USB header)
2 x USB 2.0/1.1 porty na zadním panelu
Čipová sada + 2 rozbočovače USB 2.0:
4 x USB 2.0/1.1 porty dostupné přes interní USB headery

Interní I/O konektory
1 x 24pinový hlavní napájecí konektor ATX
1 x 8pinový napájecí konektor ATX 12V
1 x hlavička ventilátoru CPU
3 x hlavičky systémového ventilátoru
1 x adresovatelná hlavička LED pásku
1 x RGB LED pásek záhlaví
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x záhlaví předního panelu
1 x audio header na předním panelu
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headery
1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x záhlaví sériového portu
1 x hlavička paralelního portu
1 x S/PDIF Out header
1 x tlačítko Q-Flash Plus
1x resetovací tlačítko
1 x resetovací propojka
1 x Clear CMOS jumper

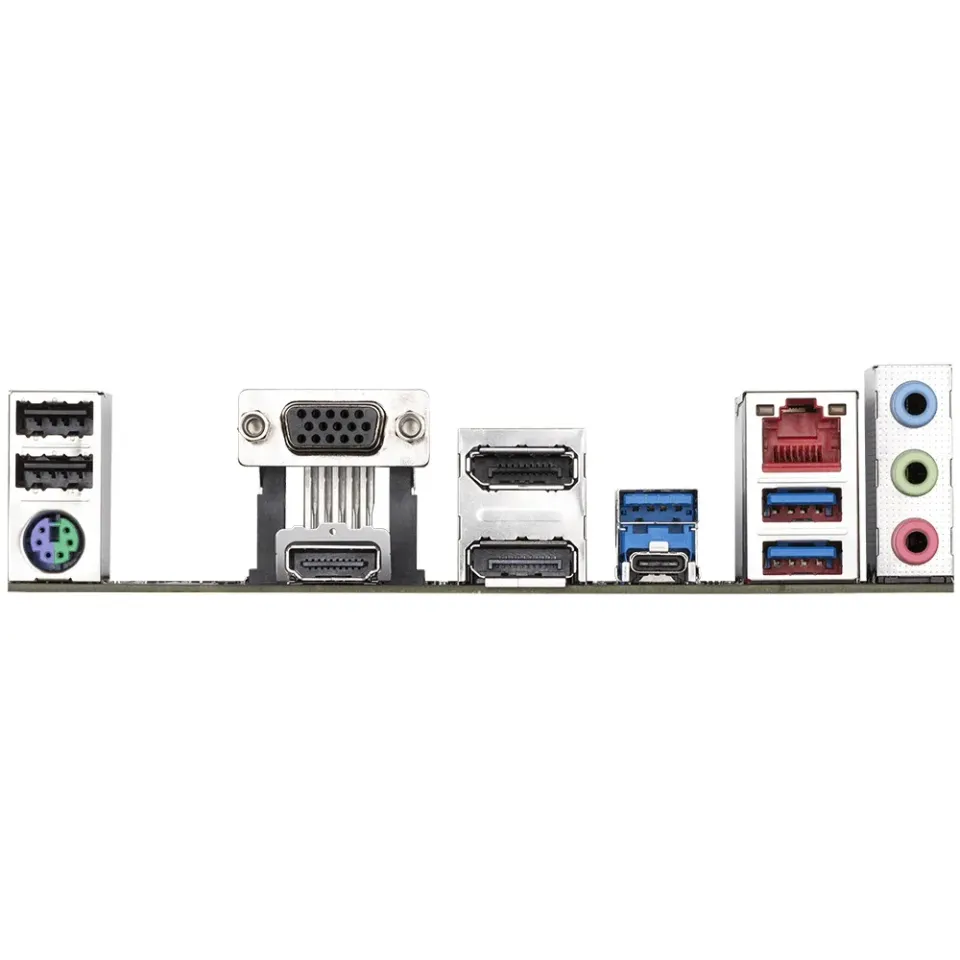

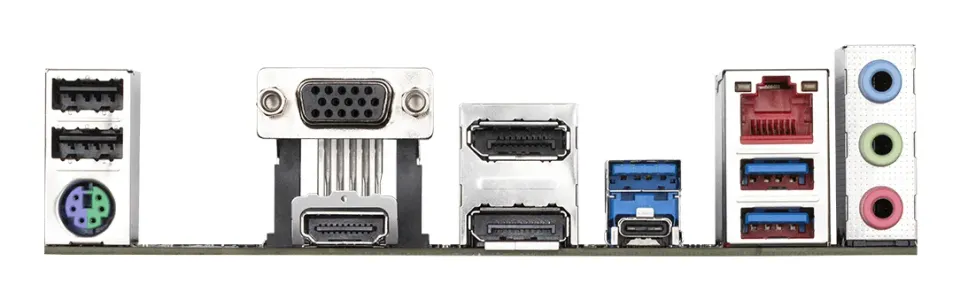

Konektory zadního panelu
2 x USB 2.0/1.1 porty
1 x PS/2 port pro klávesnici/myš
1 x D-Sub port
1 x HDMI port
2 x DisplayPort
3 x porty USB 3.2 Gen 1
1 x port USB Type-C ® s podporou USB 3.2 Gen 2
1x port RJ-45
3x audio jack

I/O Controller
iTE ® I/O Controller Chip

H/W monitorování
Detekce napětí
Detekce teploty
Detekce otáček ventilátoru
Detekce průtoku vodního chlazení
Varování při selhání ventilátoru
Ovládání rychlosti ventilátoru

• Zda je funkce ovládání rychlosti ventilátoru podporována, závisí na chladiči, který nainstalujete.

BIOS
1 x 128 Mbit flash
Použití licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné vlastnosti
Podpora pro GIGABYTE Control Center (GCC)

• Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.
  Podpora pro Q-Flash
  Podpora pro Q-Flash Plus

Dodávaný software
Norton ® Internet Security (verze OEM)
Software pro správu šířky pásma LAN

Operační systém
Podpora pro Windows 11 64-bit
Podpora pro Windows 10 64-bit

Form Factor
Formát Micro ATX; Rozměr 24,4 cm x 24,4 cm

Socket/patice: 1700
Typ paměti: DDR4
Výrobce: Gigabyte
