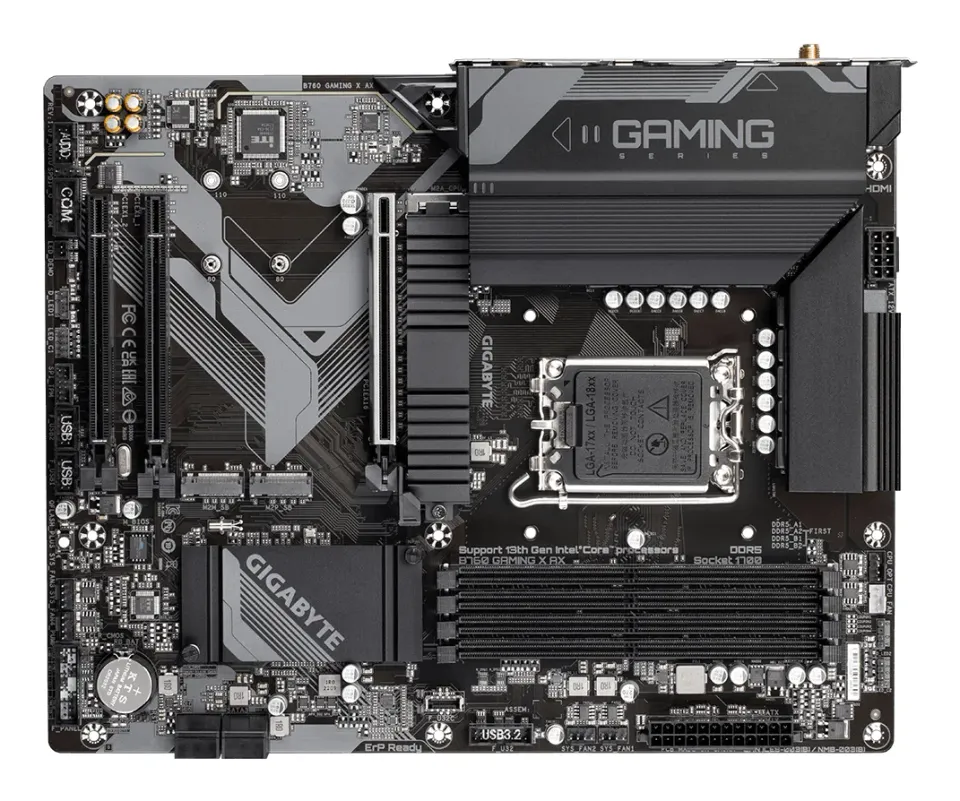

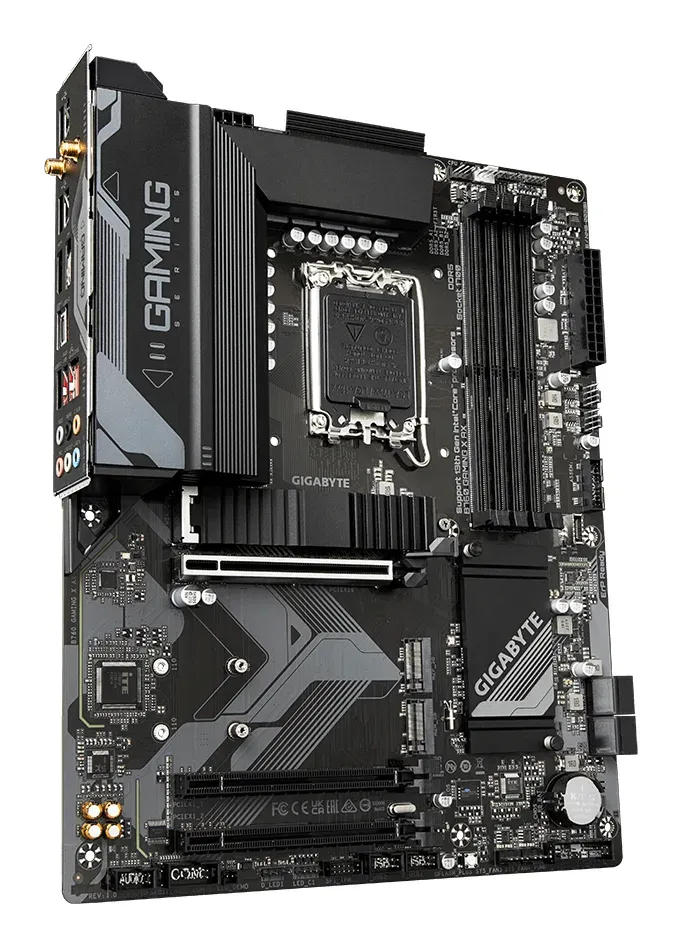

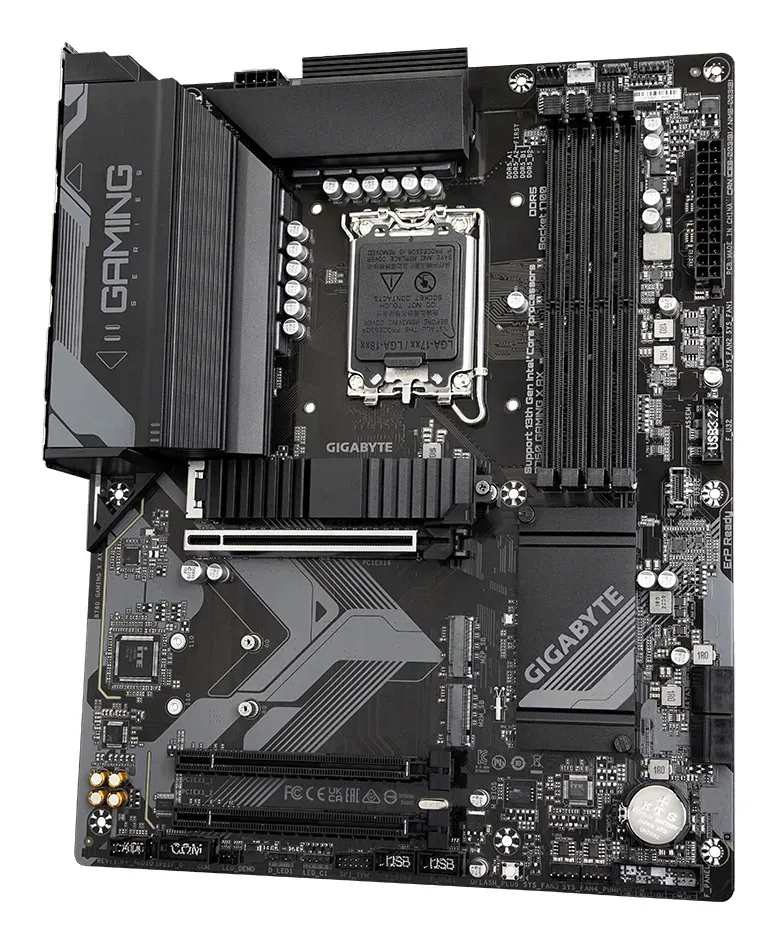

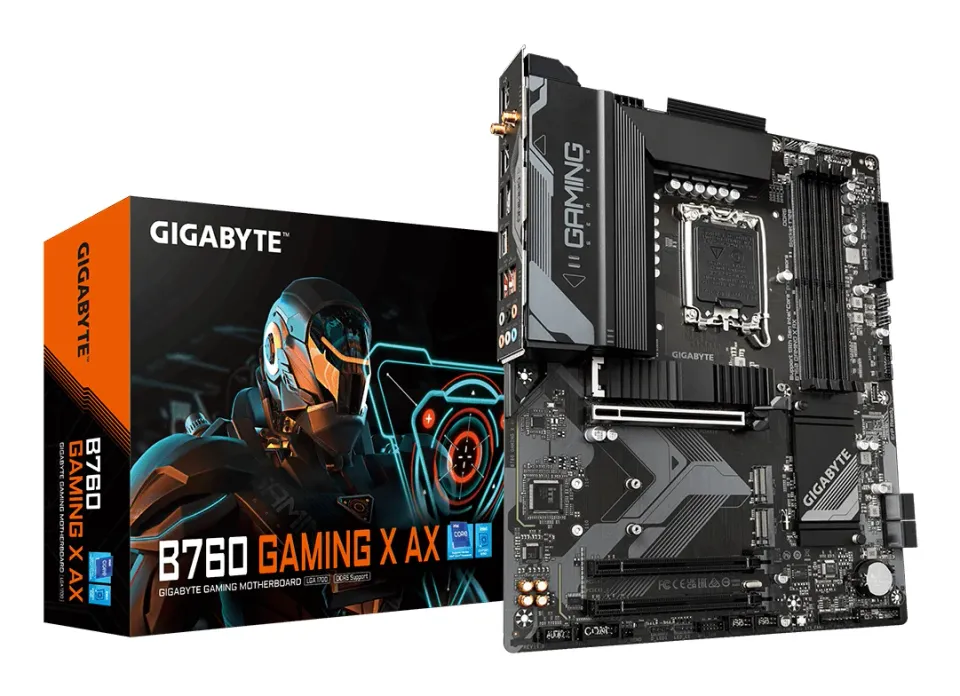

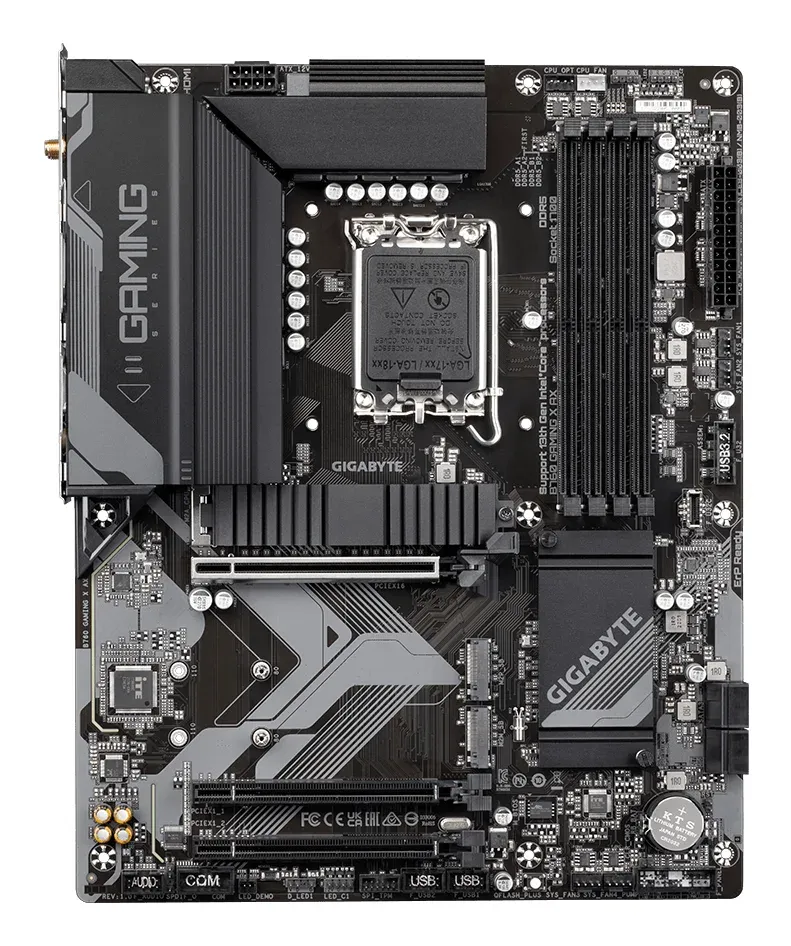

GIGABYTE MB Sc LGA1700 B760 GAMING X AX, Intel B760, 4xDDR5, 1xDP, 1xHDMI, WI-FI

GIGABYTE B760 GAMING X AX (rev. 1.0)

Chipset: Intel® B760 Express

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:

4x DIMM patice podporující až 128GB, DDR5 7600(O.C.)/7400(O.C.)/7200(O.C.)/7000(O.C.)/6800(O.C.)/6600(O.C.)/6400(O.C.)/6200(O.C.)/6000(O.C.)/5800(O.C.)/5600(O.C.)/5400(O.C.)/5200(O.C.)/4800/4000MT/s
dvoukanálová architektura paměti
podpora paměťových modulů Extreme Memory Profile (XMP)
Grafická karta:

1x DisplayPort 1.2
1x HDMI® 2.0
Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: AMD Wi-Fi 6E RZ608 (MT7921K) + Bluetooth 5.2

Rozšiřující sloty:

1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16)
2x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_2)
Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
2x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB, M2M_SB)
4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 8 portů)

1x USB typ-C® s podporou USB 3.2 Gen 1
1x USB 3.2 Gen 2 typu A (červený)
1x USB 3.2 Gen 1
5x USB 2.0/1.1
Přední USB (celkem 7 portů)

1x USB typ-C® konektor - podpora USB 3.2 Gen 2
1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

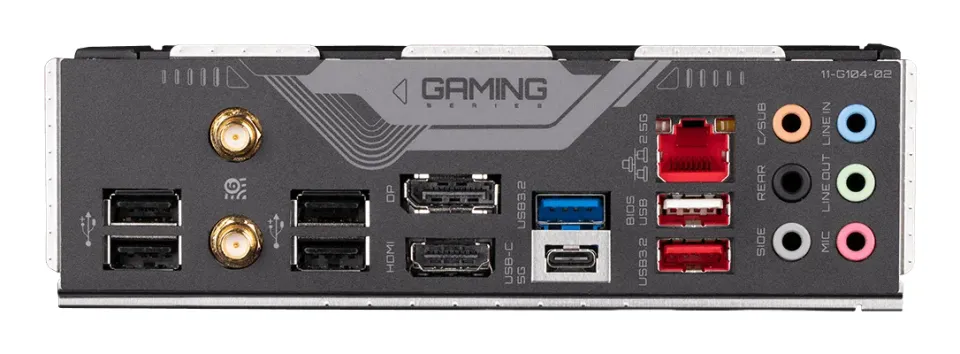

Porty na zadním panelu:

1x USB typ-C® s podporou USB 3.2 Gen 1
1x USB 3.2 Gen 2 typu A (červený)
1x USB 3.2 Gen 1
5x USB 2.0/1.1
2x SMA anténní konektor (2T2R)
1x DisplayPort 1.2
1x HDMI 2.0
1x RJ-45
6x audio jack
Interní porty:
Napájení

1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením

1x CPU fan header
1x CPU fan/water cooling pump header
3x system fan header
1x system fan/water cooling pump header
Související s úložištěm

3x M.2 slot (Key M)
4x SATA 6Gb/s port
USB

1x USB typ-C® header s podporou USB 3.2 Gen 2
1x USB 3.2 Gen 1 header
2x USB 2.0/1.1 header
Ostatní

2x adresovatelný LED strip header
2x RGB LED strip header
1x front panel header
1x front panel audio header
1x S/PDIF Out header
1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1x serial port header
1x tlačítko Q-Flash Plus
1x reset jumper
1x Clear CMOS jumper
BIOS: 1x 256Mb flash, AMI UEFI BIOS

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760-GAMING-X-AX-rev-10#kf

Socket/patice: 1700
Typ paměti: DDR5
Výrobce: Gigabyte
