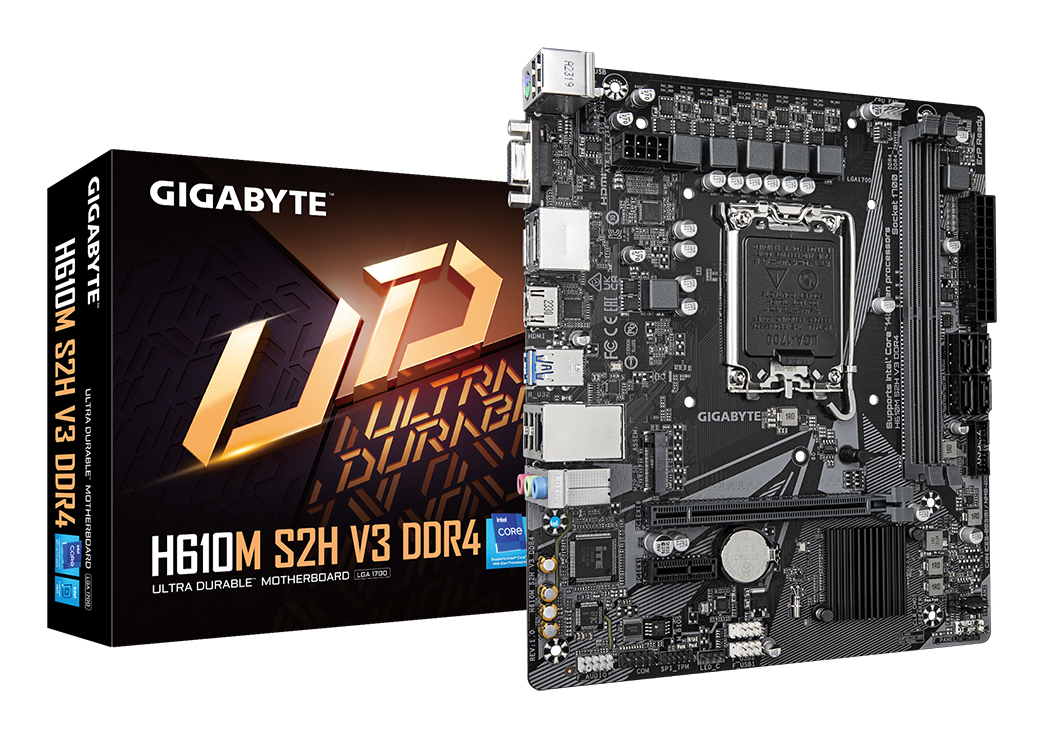

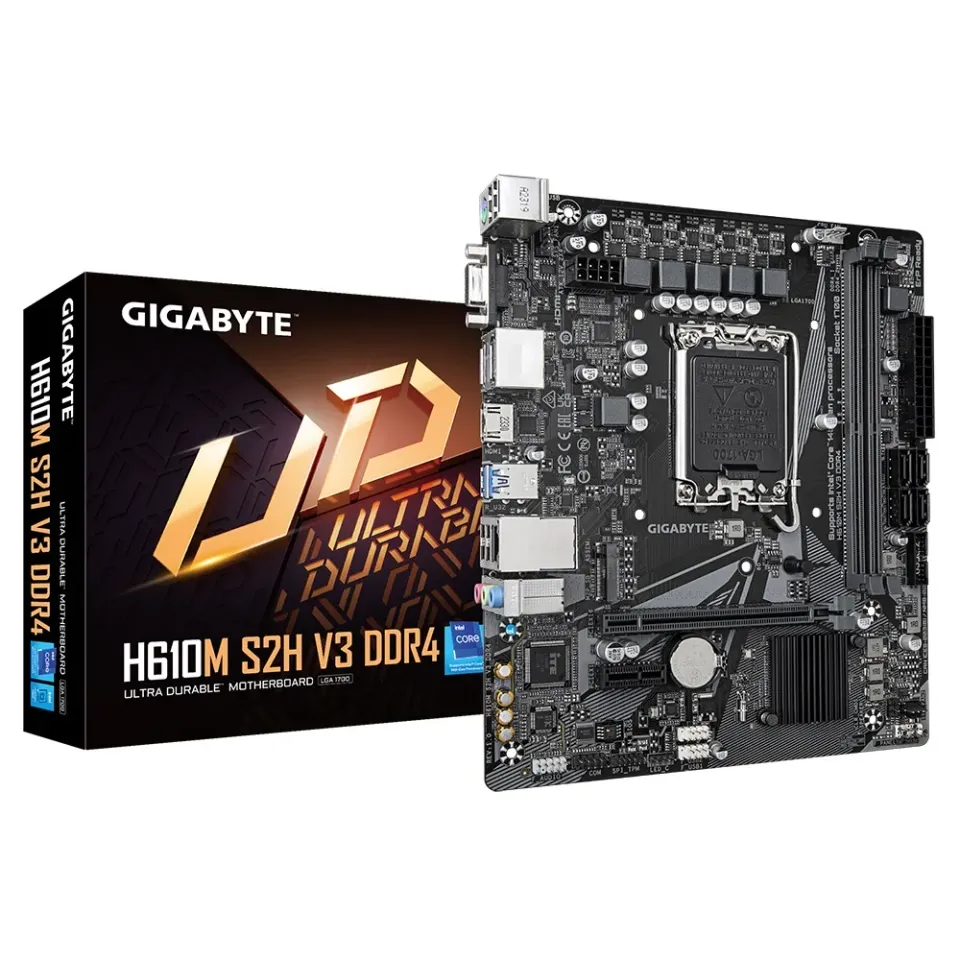

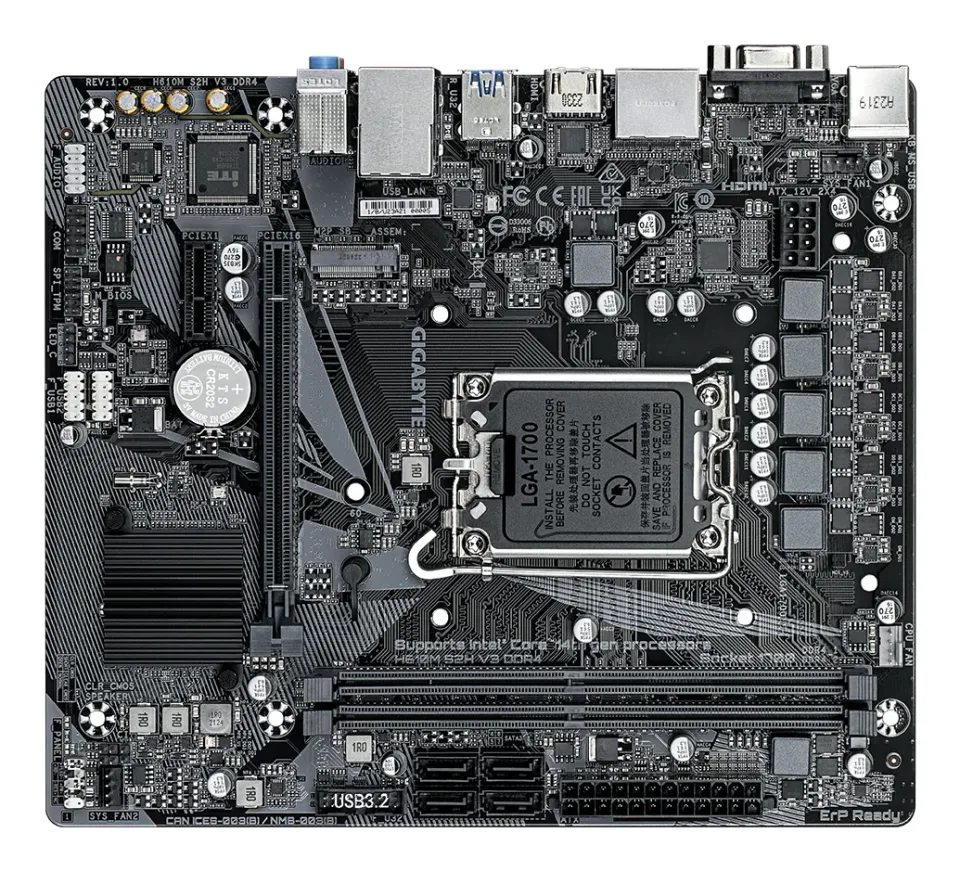

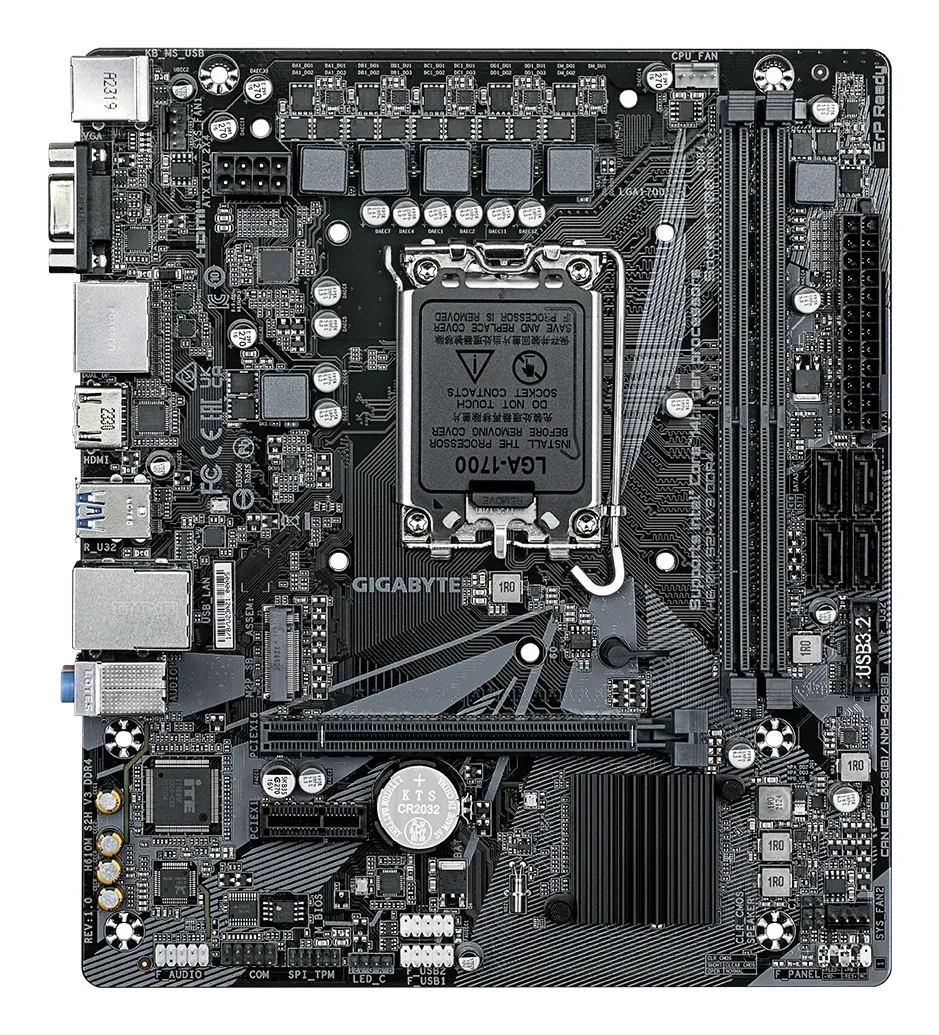

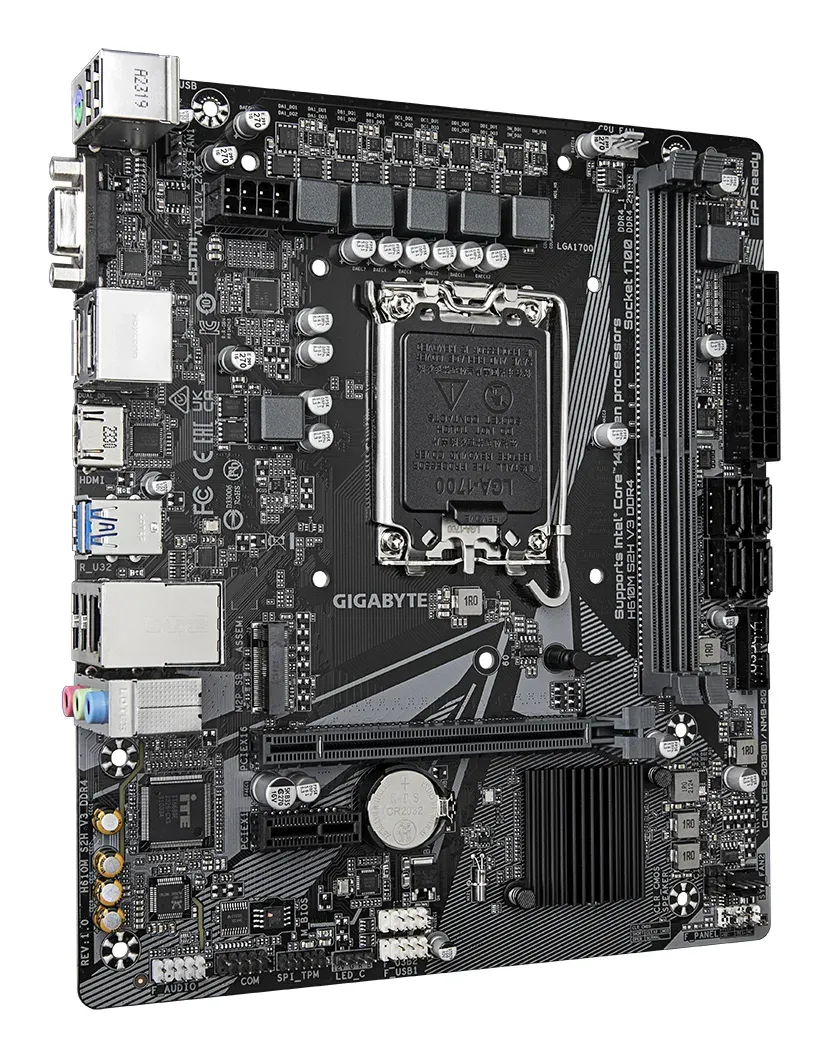

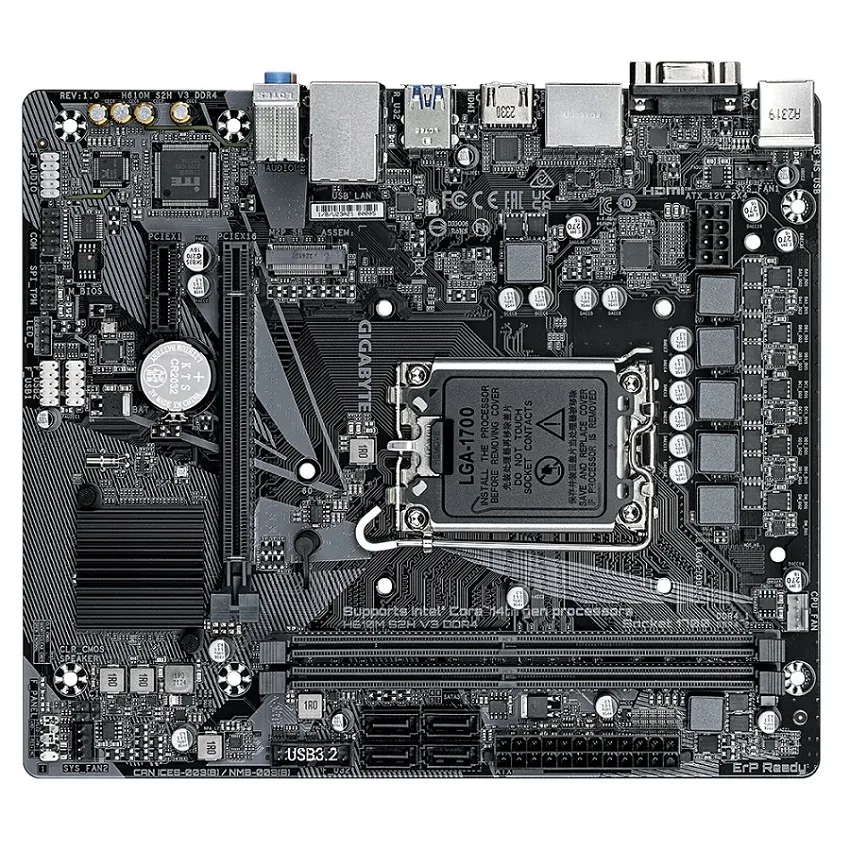

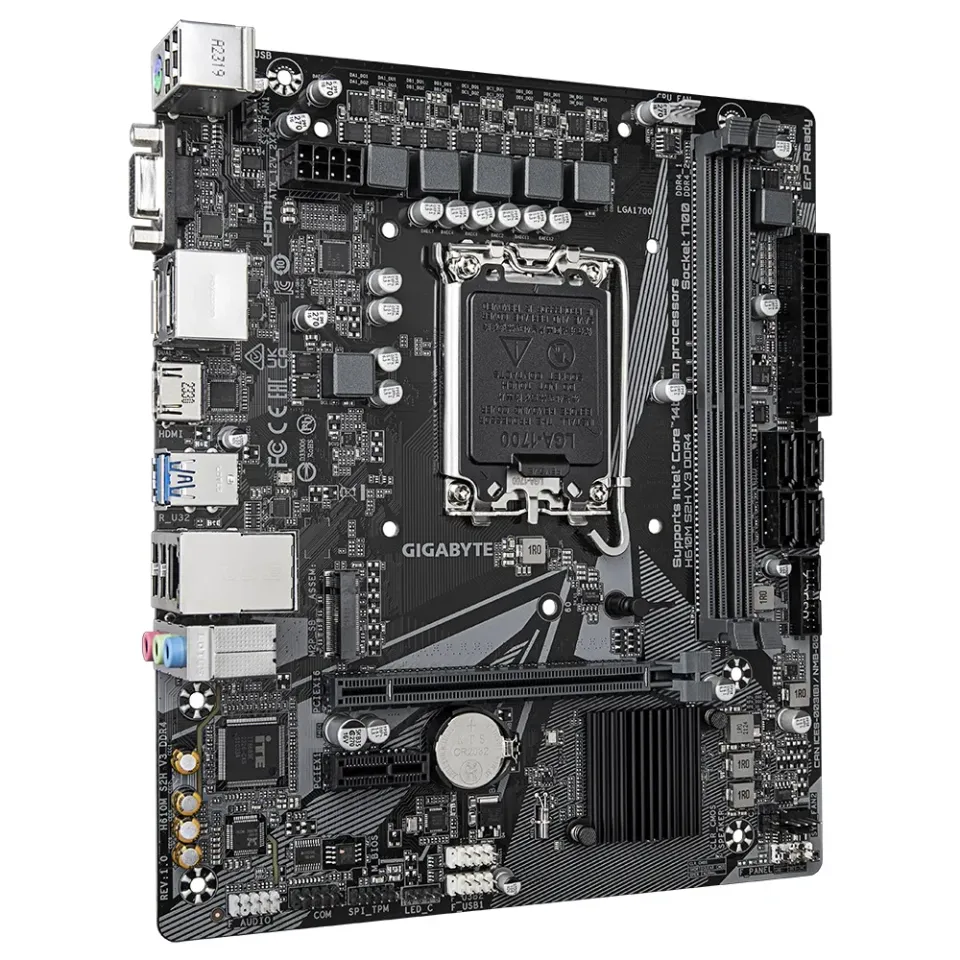

GIGABYTE H610M S2H V3 DDR4/LGA 1700/mATX

Klíčové vlastnosti

Supports Intel Core™ 14th/ 13th /12th processors®
Dual Channel Non-ECC Unbuffered DDR5, 2 DIMMs
4+1+1 Hybrid Digital VRM Design
GbE LAN with Bandwidth Management
NVMe PCIe 3.0 x4 M.2
2*DisplayPort / HDMI / D-Sub Ports for Multiple Display
High Quality Audio Capacitors and Audio Noise Guard
Smart Fan 6 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP
GIGABYTE APP Center, Simple and Easy Use
Anti-Sulfur Resistors Design

• Actual support may vary by CPU.

Specifikace

PROCESOR
LGA1700 patice: Podpora L3 cache pro procesory Intel® Core™, Pentium® Gold a Celeron® 14., 13. a 12. generace se liší v závislosti na procesoru
(další informace naleznete v části "Seznam podporovaných procesorů").

Čipová sada
Čipová sada Intel® H610 Express

Paměť
Podpora paměťových modulů
DDR4 3200/3000/2933/2666/2400/2133 MT/s 2 x patice DDR4 DIMM podporující až 64 GB (kapacita 32 GB jednoho DIMM) systémové paměti
Dvoukanálová paměťová architektura
Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 (pracuje v režimu bez ECC)
Podpora paměťových modulů
DIMM bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů
XMP (Extreme Memory Profile) (Konfigurace procesoru a paměti může ovlivnit podporované typy pamětí, rychlost přenosu dat (rychlost) a počet modulů DRAM, další informace naleznete v části "Seznam podporovaných pamětí" na webových stránkách společnosti GIGABYTE.)

Integrovaná grafika
Integrovaný grafický procesor -® podpora Intel HD Graphics:

• 1 x port D-Sub s podporou maximálního rozlišení 1920x1200@60 Hz
• 1 x port HDMI s podporou maximálního rozlišení 4096x2160@60 Hz

• Podpora pro verzi HDMI 2.1 a HDCP 2.3.
  ** Podpora nativních portů kompatibilních s HDMI 2.1 TMDS.

• 2 x DisplayPort s podporou maximálního rozlišení 4096x2304@60 Hz

• Podpora pro verzi DisplayPort 1.2 a HDCP 2.3

(Specifikace grafiky se mohou lišit v závislosti na podpoře procesoru.)
Podpora až tří displejů současně

Audio
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálový

• Funkčnost audio jacku můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.

Lokální síť
Čip Realtek® GbE LAN (1 Gb/s / 100 Gb/s / 10 Mb/s

Rozšiřující sloty
CPU:

• 1 x slot PCI Express x16, podporující PCIe 4.0 a běžící na čipové sadě x16
  :
• 1 x slot PCI Express x1, podporující PCIe 3.0 a běžící na x1

Rozhraní pro ukládání dat
Čipová sada:

• 1 x konektor M.2 (Socket 3, klávesa M, podpora PCIe 3.0 x4/x2 SSD typu 2280/2260)
• 4 x konektory SATA 6 Gb/s

USB
Čipová sada:

• 4 x USB 3.2 Gen 1 porty (2 porty na zadním panelu, 2 porty dostupné přes interní USB header)
• 4 x USB 2.0/1.1 porty na zadním panelu
  Čipová sada + USB 2.0 Hub:
• 4 x USB 2.0/1.1 porty dostupné prostřednictvím interních USB headerů

Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
1 x M.2 Socket 3 connector
4 x SATA 6Gb/s connectors
1 x RGB LED strip header
1 x front panel header
1 x front panel audio header
1 x speaker header
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 module only)
1 x serial port header
1 x Clear CMOS jumper
1 x chassis intrusion header

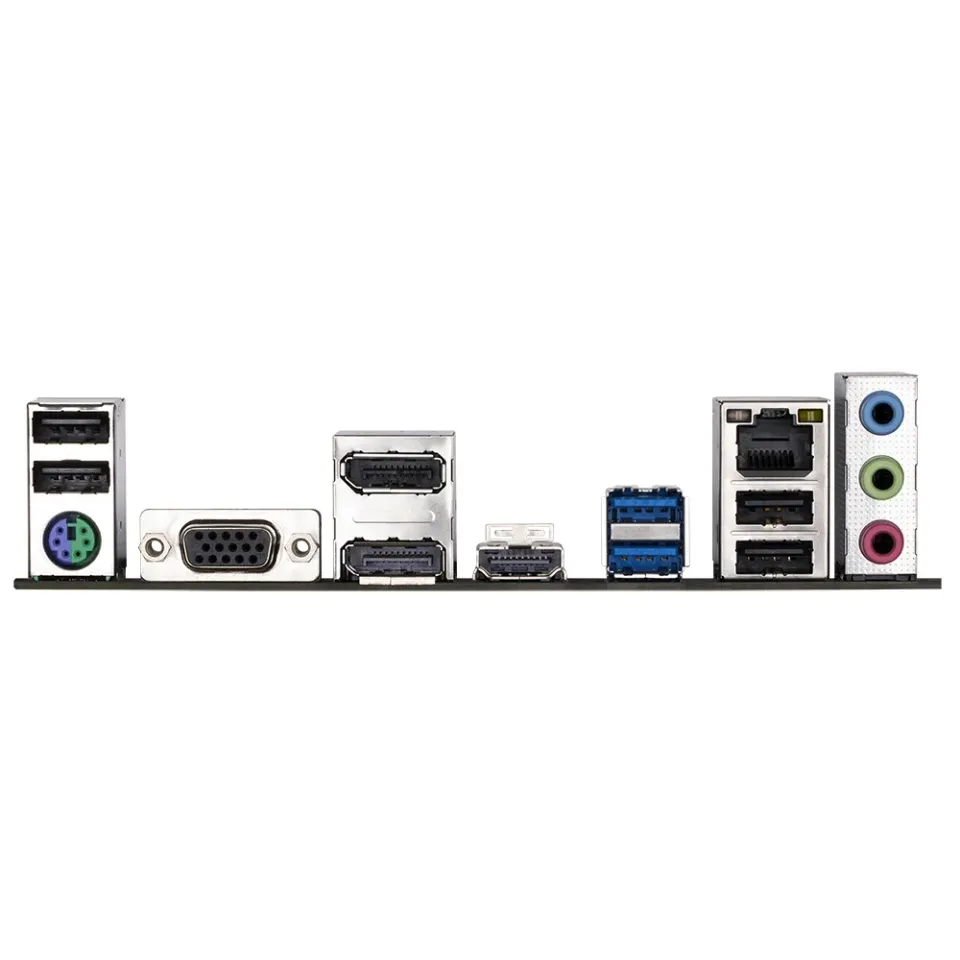

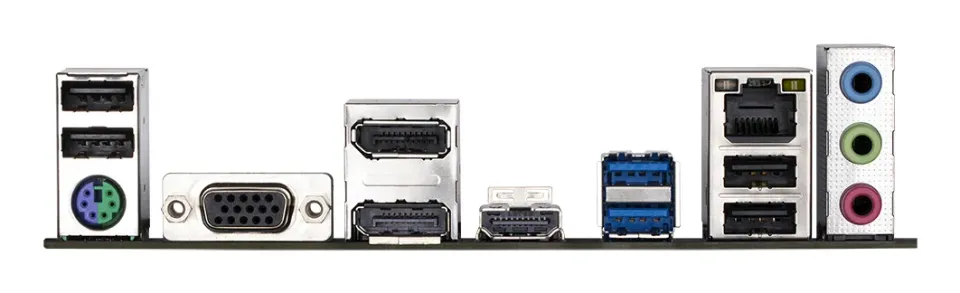

Back Panel Connectors
1 x PS/2 keyboard/mouse port
1 x D-Sub port
2 x DisplayPorts
1 x HDMI port
2 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks

I/O Controller
iTE® I/O Controller Chip

H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control

• Whether the fan speed control function is supported will depend on the fan you install.

BIOS
1 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features
Support for APP Center

• Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.

• @BIOS
• EasyTune
• Smart Backup
• System Information Viewer
  Support for Q-Flash

Bundled Software
Norton® Internet Security (OEM version)
LAN bandwidth management software

Operating System
Support for Windows 11 64-bit
Support for Windows 10 64-bit

Form Factor
Micro ATX Form Factor; 22.3cm x 19.3cm

Socket/patice: 1700
Typ paměti: DDR4
Výrobce: Gigabyte
